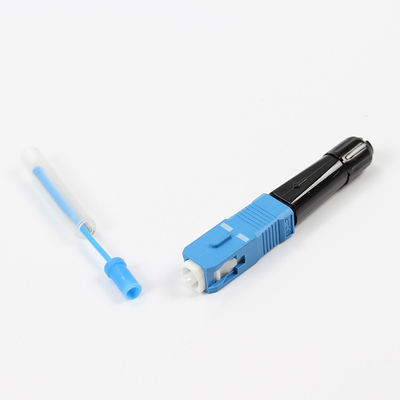

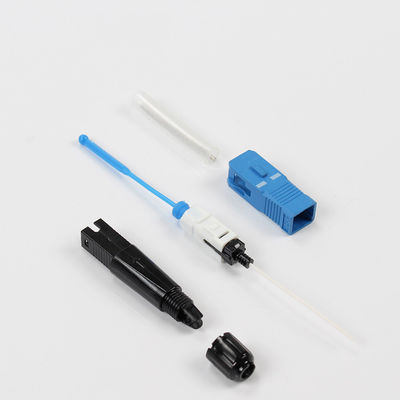

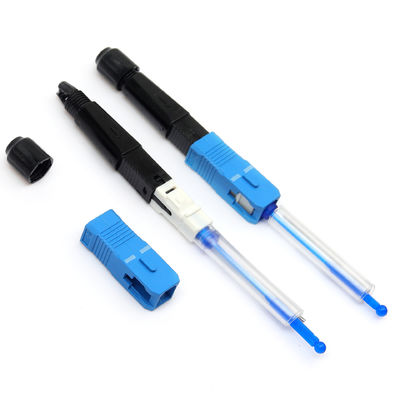

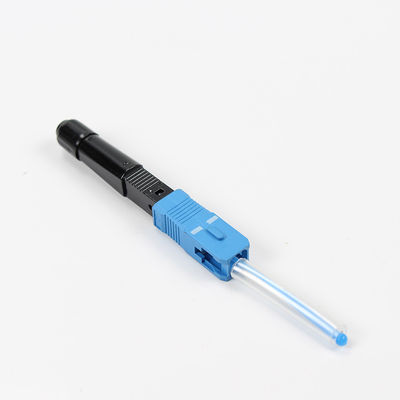

Rurka termokurczliwa CATV SC UPC Fusion Splice Złącze do montażu na miejscu FTTH

Name: Rurka termokurczliwa CATV SC UPC Fusion Splice Złącze do montażu na miejscu FTTH
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC
Price: 0.19 USD
Availability: InStock

Nazwa marki:	YINGDA
Numer modelu:	YDFOSC001-SC/UPC
MOQ:	100 PCS
Cena £:	0.19USD-0.72USD
Czas dostawy:	5 working days after got payment
Warunki płatności:	T/T or western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO

Zastosowanie:

FTTH, CATV, LAN

Typ złącza:

SC/UPC

Rodzaj włókna:

SMF-28e

Rodzaj kabla:

tryb pojedynczy 9/125um

Średnica kabla:

00,9 mm,2.0mm, 3.0mm, 2x3mm

kolor domu łącznika:

Niebieski

Strata wtrąceniowa:

maks. < 0,5 dB, typowe < 0,3 dB

Strata zwrotu:

≥50dB

Nazwa produktu:

złącze światłowodowe sc, złącze światłowodowe sc, złącza kabli światłowodowych, złącze do montażu na

Packaging Details:

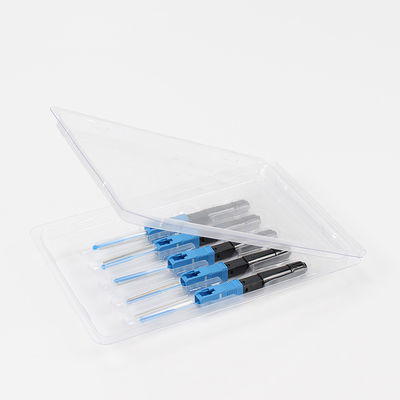

5 pieces or 10pcs / blister box

Supply Ability:

500,000pcs per month

Podkreślić:

quick assembly connector

FTTH connector

Opis produktu

Łącznik SC fusion splice-on jest szybkim łącznikiem typu światłowodowego, ale jego punkt splicingowy wewnątrz końca złącza, równoważnie eliminuje świnki podczas splicingu.Zaletą jest brak potrzeby dodatkowej ochrony po spliceW porównaniu z konstrukcją mechanicznego splicera, oszczędza koszty utrzymania i eksploatacji mechanicznych złączy z rowką w kształcie litery V i jest trwały.który odwraca koncepcję, że wysoki koszt maszyny splice i nie mają zastosowania do budowy FTTH.

SC Fsion Splice na charakterystyce złącza

Niskie koszty eksploatacji, wysoka wydajność
Szybko uzyskać połączenie końcowe na miejscu
Części spawania ciśnieniowego przyjmują nowy unikalny projekt struktury, instalacja bez wstrzykiwania kleju, bez szlifowania, bez materiałów eksploatacyjnych
Wysoka jakość instalacji, wysoki wskaźnik sukcesu i szybka instalacja itp.
Dokładne wymiary mechaniczne
Wszystkie materiały są zgodne z ROHS
Łatwe w noszeniu
Łatwe w obsłudze lub użyciu

SC Fsion Splice On ConnectorSpecyfikacja

Model	YDFOSC001
Rodzaj złącza	SC/UPC, SC/APC
Rodzaj kabla	0.9mm, 2,0mm, 3,0mm, 3,1*2,0mm kablówka
Średnica włókna	125um ((G657A2 włókna gołe)
Ścisła średnica bufora	250 mm
Rodzaj włókna	Jednorazowy OS1 9/125um
Utrata wstawienia	≤ 0,3 dB
Strata zwrotu	≤ 50 dB
Głowa i włókna	> 250 g
Temperatura pracy	-40°C-+80°C
Wytrzymałość na napięcie	60N (5 kg przez 2 minuty)
Badanie upadku	4 metry w kierunku betonowej podłogi, w sumie 3 razy.

Rurka termokurczliwa CATV SC UPC Fusion Splice Złącze do montażu na miejscu FTTH 0

Kroki instrukcji do połączenia złącza z fuzją

1Przygotowanie

2. Włóż ogrzewanie kurczący się tubę obudowy i orzech przez w kablu włóknistym

3. Użyj płaskiej włókna stripper do odciąć pokrycie około 45 mm

4. Użyj striptera włóknistego do odciągnięcia warstwy powłoki włóknistej i oczyszczenia włókna, a następnie umieść włókno optyczne do uchwytu.

5- Przeciąć włókno nożem włókienniczym.

6. Umieść zmontowany uchwyt do maszyny splice fuzji

7. Odciąć warstwę powłoki włóknistej 0,9 mm

8. Oczyszcz włókno optyczne i umieścić go w uchwycie maszyny splicer fuzji

9- Przeciąć włókno nożem włókienniczym.

10Włóż uchwyt do maszyny łączącej.

11Po tym jak dwa narzędzia będą gotowe, zamknij maszynę fuzji, rozpocznij fuzję.

12Po złączeniu otwórz maszynę i wyciągnij cały złącze.

13. Wprowadź ciepło-zmniejsza rurę do ogona spliced-złącza ostrożnie, a następnie umieścić cały spliced złącza do maszyny fuzji i zacząć ogrzewać

14. Wyjąć złącza z maszyny syntezy po około 90°C ogrzewanie, a następnie chłodzenie przez około 5s

Do dziesiątek.

15Kompletna montaż.

* Użyj zamówionej maszyny stopieniowej FTTH

* Zalecane zużycie:

Trzymaj zapas następujących rzeczy:

Alkohol denaturowany
Tkaniny wolne od liści
Włókna bawełniane

Znaków:

szybkozłącze

złącze FTTH

łącznik mechaniczny
