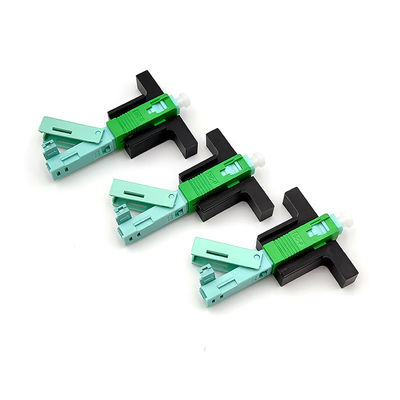

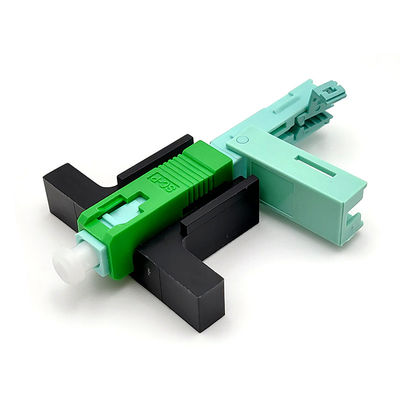

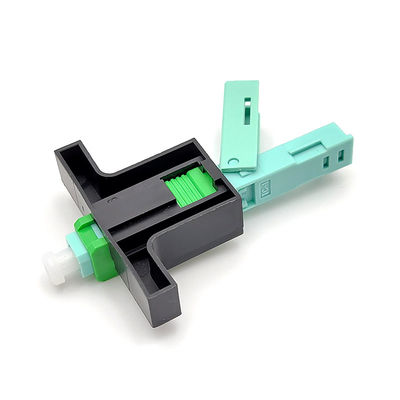

5G 0,2dB Ceramiczne złącze światłowodowe z rowkiem typu C do instalacji w terenie Złącze SC APC 2 * 3mm Kabel upuszczający

5G 0,2dB Ceramiczne złącze światłowodowe z rowkiem typu C do instalacji w terenie Złącze SC APC 2 * 3mm Kabel upuszczający

Punkt sprzedaży:

1.SC / APC, typ osłony, długość całkowita 53mm

2. Zastosuj do 2 mm * 3 mm błonnikupuść kabel

3.Ceramiczna struktura rowka C, nie plastikowa ani metalowa, dobra szczelność, opóźniacz płomienia

4. Tłumienie: średnio ≤0,2dB, MAX≤0,4dB

5. Utrata powrotu: ≥50dB

6. Nie ma potrzeby stosowania żywic epoksydowych lub polerowanych, instalowanych na miejscu, fabrycznie osadzonych włókien

Opis

Szybkozłącze światłowodowe SC / APC przeznaczone jest do FTTH to złącze światłowodowe nowej generacji

używany w montażu.Może dostarczać produkty typu Open Flow i Pre-cast, których optyczne i

specyfikacja mechaniczna spełnia standardowe złącze światłowodowe.

Został zaprojektowany z myślą o wysokiej jakości i wysokiej wydajności montażu konstrukcji miejsca zaciskania

jest unikalną konstrukcją i nie wymaga klejenia, polerowania ani żadnych materiałów eksploatacyjnych.Przyjmowanie błonnika

Wstępnie zainstalowana konstrukcja i wygodna do instalacji w terenie.

Specyfikacja

Podanie

• Środowiska w pomieszczeniach
• Połączenia przy biurku dla środowisk LAN
• Panele krosowe
• Bezpośrednie zakończenie sprzętu
• Aplikacje Fiber to the Subscriber / Home (FTTH)
• Wymagania dotyczące naprawy / wymiany
• Przewody pomiarowe sprzętu

cechy

1. Dokładne wymiary mechaniczne
2. Mała strata wtrąceniowa, duża strata odbicia
3. Zgodność z normą IEC61754-4
4. Powtarzalne czasy to nie mniej niż 50 razy;
5. Projekt o długiej żywotności, ponad 30 lat.
6. Zapewnij produkty typu Open Flow i Pre-cast
7. Przyjęcie wstępnie zainstalowanej struktury włókien
8. Wygodny do instalacji w terenie
9. Nie wymaga epoksydowania ani polerowania, łatwy montaż w terenie
10. Zakończenie światłowodu można zresetować, oszczędzić czas i energię, zmniejszyć ilość odpadów
11. Nie ma potrzeby specjalnego, łatwo dostępne

Informacje o pakiecie:

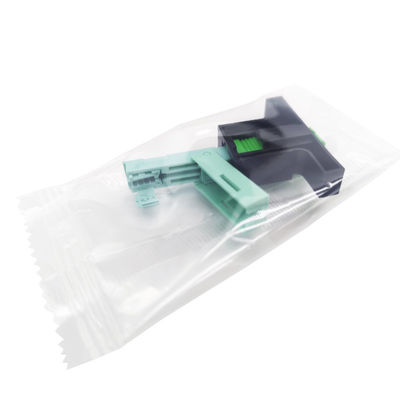

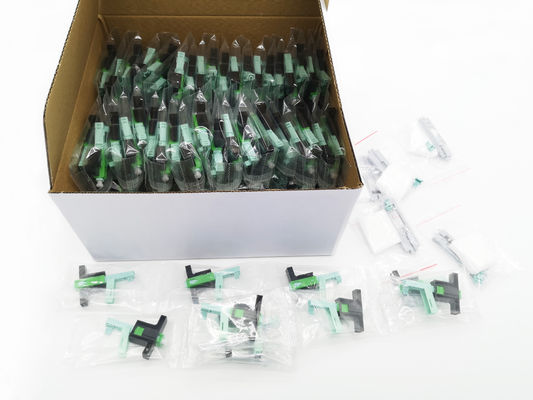

1 sztuka / plastikowa torba, 100 sztuk / pudełko wewnętrzne, 10 sztuk pudełko wewnętrzne / pudełko kartonowe

Szczegóły Produktu:

Instrukcja obsługi w języku angielskim: wewnętrzne pudełko 1 sztuk / 100 sztuk

Jak korzystać z szybkozłączy?

Przetwórz włókno

1. Włóż kabel upuszczający do ściągacza na 50-60 mm i zdejmij warstwę wytrzymałości kabla

2. Wciśnij odizolowany kabel do zacisku, są 4 punkty do zablokowania światłowodu

3. Zdjąć warstwę powłoki kabla za pomocą wkładki ściągacza do włókien podłużnych, aby zdjąć powłokę z włókna.Lub użyj narzędzia Miller do wyrównania zacisku światłowodu.

4. Sprawdź włókno, zginając je pod kątem około 60 °, jeśli jest w porządku

5. Wyczyść włókno szmatką nasączoną alkoholem przez wytarcie 0 ° i ponownie 90 °

6. Włożyć zacisk do ustalacza długości, aż strzałka w górę, i docisnąć do końca

7. Połóż płasko na szczelinie obcinacza włókien, wyrównaj do końca, a następnie odetnij włókno

8. Ostatecznie długość włókna wyniesie: 19,4 mm i 29,4 ± 0,1 mm, patrz rysunek

montaż

Sprawdź czarną szafkę

Włóż światłowód wraz z wejściem V do momentu zgięcia światłowodu, ale nie wyżej niż 1 mm niż wejście V.

Utrzymuj obudowę, powłokę i przyrząd na tym samym poziomie, zdejmij przełącznik.

Demontaż

Zamontuj pomocniczy przyrząd, dopasuj przełącznik do prawego końca

Odblokuj włókno

Użyj ekskluzywnego wypukłego, aby otworzyć pokrywę, odblokuj obudowę

Podnieś 15 °, aby wyciągnąć włókno
