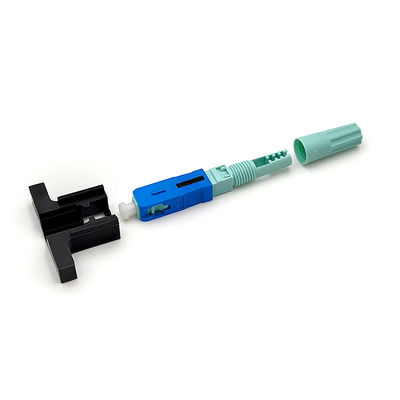

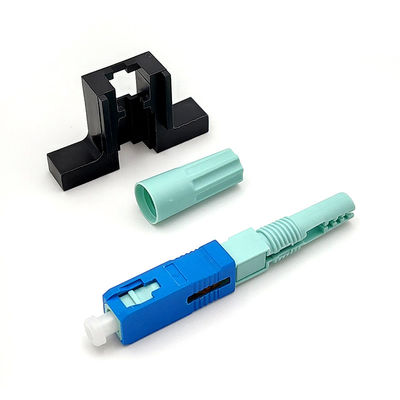

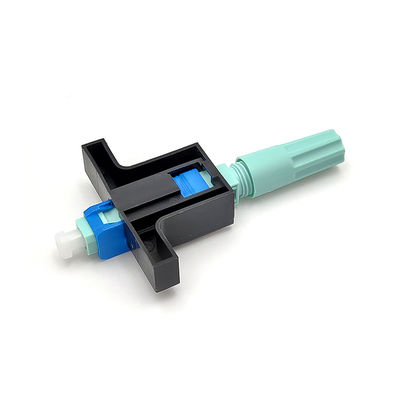

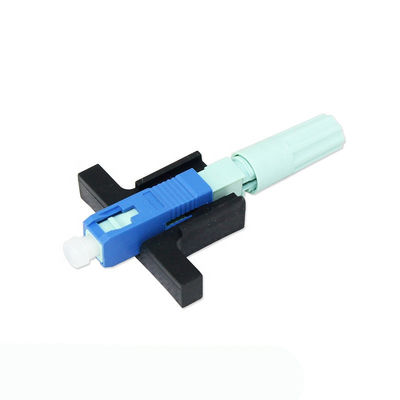

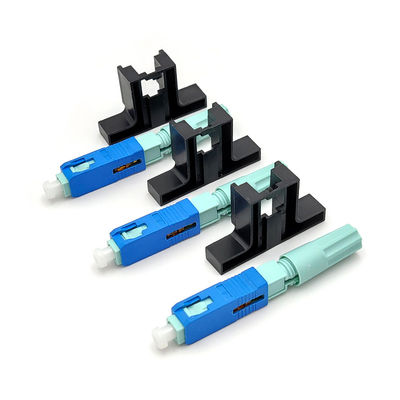

5G LX58 SC UPC FTTX Złącze do instalacji w terenie Płaski kabel światłowodowy Niebieski

5G FTTx 0,3dB LX58 SC UPC Złącze światłowodowe do szybkiego montażu w terenie Rysunek-8 Płaski kabel niebieski

Złącze do montażu w terenie jest popularnym rozwiązaniem do okablowania optycznego wewnątrz budynków i podłóg do zastosowań LAN i CCTV oraz do rozbudowy FTTH. Jest to złącze wybierane przez operatorów zasiedziałych, gminy, zakłady użyteczności publicznej i alternatywnych przewoźników.Można wybrać SC, LC lub FC ST i obsługują one tryb pojedynczy o średnicy od 250um do 900um i 2,0 mm, 3,0 mm.Tuleja może być wykonana z PC lub APC.

Specyfikacja mechaniczna

Informacje o pakiecie:

• 1 sztuka / plastikowa torba, 100 sztuk / pudełko wewnętrzne, 10 sztuk pudełko wewnętrzne / pudełko kartonowe

Struktura szybkiego złącza:

Podanie

• Środowiska w pomieszczeniach
• Połączenia przy biurku dla środowisk LAN
• Panele krosowe
• Bezpośrednie zakończenie sprzętu
• Aplikacje Fiber to the Subscriber / Home (FTTH)
• Wymagania dotyczące naprawy / wymiany
• Przewody pomiarowe sprzętu

Jak korzystać z szybkozłączy?

Przetwórz włókno

1. Włóż kabel upuszczający do ściągacza na 50-60 mm i zdejmij warstwę wytrzymałościową kabla

2. Wciśnij odizolowany kabel do zacisku, są 4 punkty do zablokowania światłowodu

3. Zdjąć warstwę powłoki kabla za pomocą wkładki ściągacza do włókien podłużnych, aby zdjąć powłokę z włókna.Lub użyj narzędzia Miller do wyrównywania zacisku światłowodu.

4. Sprawdź włókno, zginając je pod kątem około 60 °, jeśli jest w porządku

5. Wyczyść włókno szmatką nasączoną alkoholem przez wytarcie 0 ° i ponownie 90 °

6. Włożyć zacisk do ustalacza długości, aż strzałka w górę, i docisnąć do końca

7. Połóż płasko na szczelinie obcinacza włókien, wyrównaj do końca, a następnie odetnij włókno

8. Ostatecznie długość włókna wyniesie: 19,4 mm i 29,4 ± 0,1 mm, patrz rysunek

montaż

Sprawdź czarną szafkę

Włóż światłowód wraz z wejściem V do momentu zgięcia światłowodu, ale nie wyżej niż 1 mm niż wejście V.

Utrzymuj obudowę, powłokę i przyrząd na tym samym poziomie, zdejmij przełącznik.

Demontaż

Zamontuj pomocniczy przyrząd, dopasuj przełącznik do prawego końca

Odblokuj włókno

Użyj ekskluzywnego wypukłego, aby otworzyć pokrywę, odblokuj obudowę

Podnieś 15 °, aby wyciągnąć włókno
