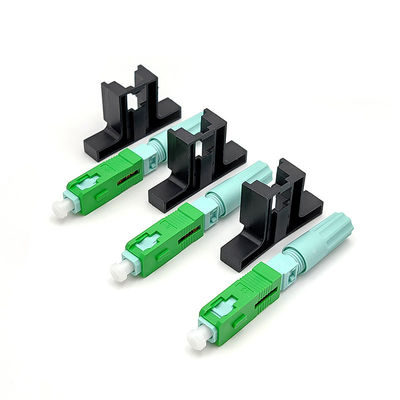

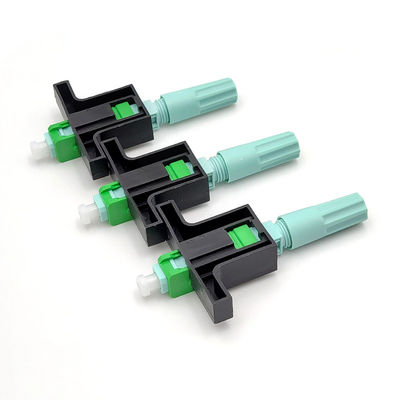

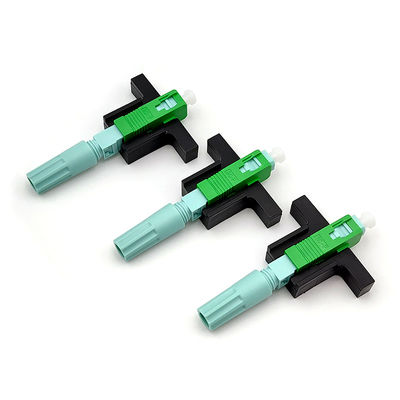

Wewnętrzne szybkie złącze 5G FTTx 0,3 dB Szybkozłącze światłowodowe w jednym trybie

Wewnętrzne złącze światłowodowe 5G FTTx 0,3 dB LX58 SC APC Złącze szybkozłącza Rysunek 8 Kabel

Szybkozłącze światłowodowe SC / APC przeznaczone do FTTH to nowa generacja złącza światłowodowego używanego w montażu.Może zapewnić Open

produkty typu flow i Pre-cast, których parametry optyczne i mechaniczne odpowiadają standardowemu złączu światłowodowemu.

Został zaprojektowany z myślą o wysokiej jakości i wysokiej wydajności montażu konstrukcja miejsca zaciskania jest unikalna i nie wymaga klejenia,

polerowanie ani żadnych materiałów eksploatacyjnych.Przyjmowanie wstępnie zainstalowanej struktury światłowodowej i wygodna do instalacji w terenie.

funkcje

1. Okrągły wkręt SC / APC, długość całkowita 58 mm

2. Zastosuj do 2 mm * 3 mmbłonnikupuść kabel

3. Ceramiczna struktura rowka C, nie plastikowa ani metalowa, dobre uszczelnienie, opóźniacz płomienia

4. Tłumienność: średnio ≤0,2dB, MAX≤0,4dB

5. Strata odbicia: ≥50dB UPC, ≥65db APC

6. Nie ma potrzeby stosowania żywic epoksydowych lub polerowanych, instalowanych na miejscu, fabrycznie osadzonych włókien

Specyfikacja

Szczegóły Produktu:

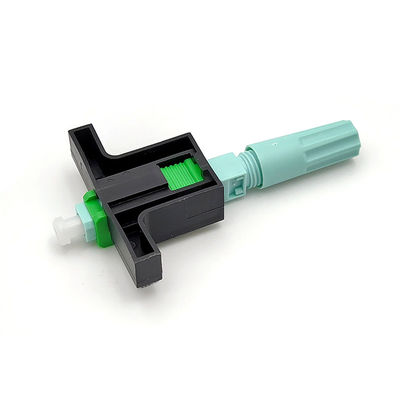

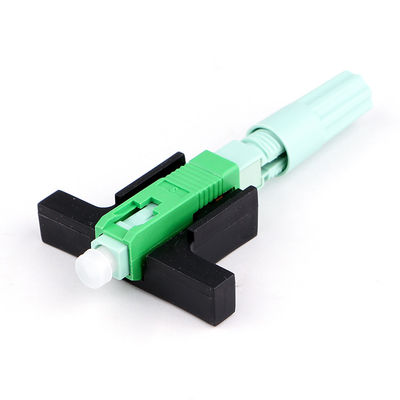

Każdy z nich ma czarny przełącznik do otwierania i zamykania światłowodu w konstrukcji sitowej, but jest okrągły, który można przykręcać i odkręcać złącza.

Wszystkie złącza wykonane są z wysokiej jakości tworzywa sztucznego, zapewniają dobrą stabilność działania i trwałość;

1 sztuka / plastikowa torba, 100 sztuk / pudełko wewnętrzne, 10 sztuk pudełko wewnętrzne / pudełko kartonowe

Jak korzystać z szybkozłączy?

Przetwórz włókno

1. Włóż kabel upuszczający do ściągacza na 50-60 mm i zdejmij warstwę wytrzymałościową kabla

2. Wciśnij odizolowany kabel do zacisku, są 4 punkty do zablokowania światłowodu

3. Zdjąć warstwę powłoki kabla za pomocą wkładki ściągacza do włókien podłużnych, aby zdjąć powłokę z włókna.Lub użyj narzędzia Miller do wyrównywania zacisku światłowodu.

4. Sprawdź włókno, zginając je pod kątem około 60 °, jeśli jest w porządku

5. Wyczyść włókno szmatką nasączoną alkoholem przez wytarcie 0 ° i ponownie 90 °

6. Włożyć zacisk do ustalacza długości, aż strzałka w górę, i docisnąć do końca

7. Połóż płasko na szczelinie obcinacza włókien, wyrównaj do końca, a następnie odetnij włókno

8. Ostatecznie długość włókna wyniesie: 19,4 mm i 29,4 ± 0,1 mm, patrz rysunek

montaż

Sprawdź czarną szafkę

Włóż światłowód wraz z wejściem V do momentu zgięcia światłowodu, ale nie wyżej niż 1 mm niż wejście V.

Utrzymuj obudowę, powłokę i przyrząd na tym samym poziomie, zdejmij przełącznik.

Demontaż

Zamontuj pomocniczy przyrząd, dopasuj przełącznik do prawego końca

Odblokuj włókno

Użyj ekskluzywnego wypukłego, aby otworzyć pokrywę, odblokuj obudowę

Podnieś 15 °, aby wyciągnąć włókno

Inne podobne typy:

Podanie

• Środowiska w pomieszczeniach
• Połączenia przy biurku dla środowisk LAN
• Panele krosowe
• Bezpośrednie zakończenie sprzętu
• Aplikacje Fiber to the Subscriber / Home (FTTH)
• Wymagania dotyczące naprawy / wymiany
• Przewody pomiarowe sprzętu
