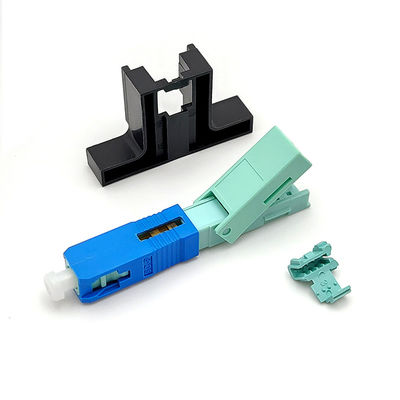

Złącze SC UPC z tworzywa sztucznego do instalacji w polu 5G 4G w trybie pojedynczym w trybie wielu

Kabel kroplowy FTTH 2x3mm Światłowód SC UPC Montaż na miejscu Złącze Fast Termiantion 5G 4G Single Mode

Szybkozłącze SC / APC to fabrycznie polerowane, instalowane na miejscu złącza, które całkowicie eliminują potrzebę ręcznego polerowania w terenie.Sprawdzona technologia mechanicznego łączenia zapewniająca precyzyjne wyrównanie światłowodu, fabrycznie przycięty odcinek światłowodu i opatentowany żel dopasowujący indeks zapewniają natychmiastowe, niskostratne zakończenie światłowodów jednomodowych lub wielomodowych.

Specyfikacja

Informacje o pakiecie:

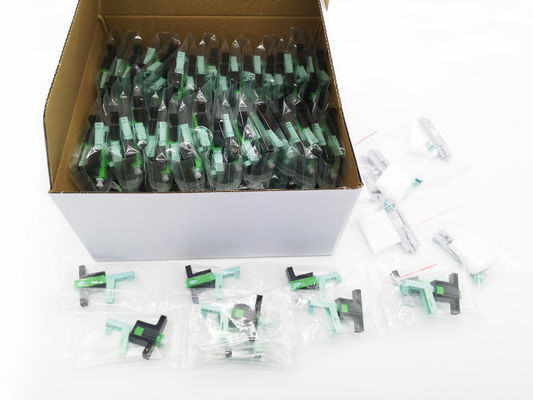

1 sztuka / plastikowa torba, 100 sztuk / pudełko wewnętrzne, 10 sztuk pudełko wewnętrzne / pudełko kartonowe

Szczegóły Produktu:

To szybkie złącze wykorzystuje ceramiczną strukturę z rowkiem C, a nie plastik lub metal, Tłumienie wtrąceniowe: średnia ≤0,2 dB, MAX≤0,4 dB, Strata powrotu: ≥50 dB.

Nie ma potrzeby stosowania żywic epoksydowych lub polerowanych, instalowanych w terenie, fabrycznie osadzonych włókien

To złącze to SC / UPC, typ osłony, całkowita długość 53mm, wraz z wysyłką będzie posiadać angielską instrukcję obsługi.

Zastosuj do płaskiego kabla upuszczającego 2 mm * 3 mm lub 2,0 * 1,6 mm, który ma uchwyt mocujący.do trzymania linki przy bagażniku dla obu typów kabli.

But jest typu flip-up i down, jest czarne narzędzie do ponownego otwierania do wielokrotnego użytku.

Jest to dobre właściwości uszczelniające, ognioodporne i wysokiej jakości plastik.Wszystkie produkty z płaską tuleją UPC i osłoną przeciwpyłową przed dostawą, a każdy z osobnym opakowaniem.

Jak korzystać z szybkozłączy?

Przetwórz włókno

1. Włóż kabel upuszczający do ściągacza na 50-60 mm i zdejmij warstwę wytrzymałościową kabla

2. Wciśnij odizolowany kabel do zacisku, są 4 punkty do zablokowania światłowodu

3. Zdjąć warstwę powłoki kabla za pomocą wkładki ściągacza do włókien podłużnych, aby zdjąć powłokę z włókna.Lub użyj narzędzia Miller do wyrównywania zacisku światłowodu.

4. Sprawdź włókno, zginając je pod kątem około 60 °, jeśli jest w porządku

5. Wyczyść włókno szmatką nasączoną alkoholem przez wytarcie 0 ° i ponownie 90 °

6. Włożyć zacisk do ustalacza długości, aż strzałka w górę, i docisnąć do końca

7. Połóż płasko na szczelinie obcinacza włókien, wyrównaj do końca, a następnie odetnij włókno

8. Ostatecznie długość włókna wyniesie: 19,4 mm i 29,4 ± 0,1 mm, patrz rysunek

montaż

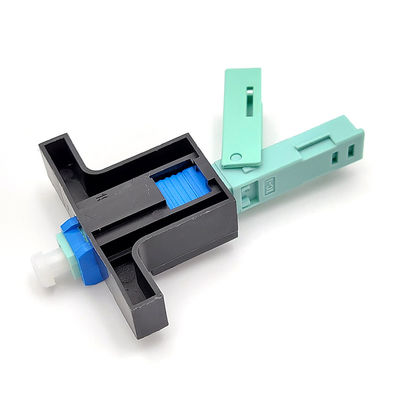

Sprawdź czarną szafkę

Włóż światłowód wraz z wejściem V do momentu zgięcia światłowodu, ale nie wyżej niż 1 mm niż wejście V.

Utrzymuj obudowę, powłokę i przyrząd na tym samym poziomie, zdejmij przełącznik.

Demontaż

Zamontuj pomocniczy przyrząd, dopasuj przełącznik do prawego końca

Odblokuj włókno

Użyj ekskluzywnego wypukłego, aby otworzyć pokrywę, odblokuj obudowę

Podnieś 15 °, aby wyciągnąć włókno

Inne podobne typy:

Podanie

• Środowiska w pomieszczeniach
• Połączenia przy biurku dla środowisk LAN
• Panele krosowe
• Bezpośrednie zakończenie sprzętu
• Aplikacje Fiber to the Subscriber / Home (FTTH)
• Wymagania dotyczące naprawy / wymiany
• Przewody pomiarowe sprzętu

2. Zastosuj do 2 mm * 3 mm lub 2,0 * 1,6 mmmieszkanieupuść kabel

3. Ceramiczna struktura rowka C, nie plastikowa ani metalowa, dobre uszczelnienie, opóźniacz płomienia

4. Tłumienność: średnio ≤0,2dB, MAX≤0,4dB

5. Strata powrotu: ≥50dB

6. Nie ma potrzeby stosowania żywic epoksydowych lub polerowanych, instalowanych na miejscu, fabrycznie osadzonych włókien
