1 łącznik do instalacji w polu rdzenia SC APC FTTH GPON łącznik szybkiego splizgu

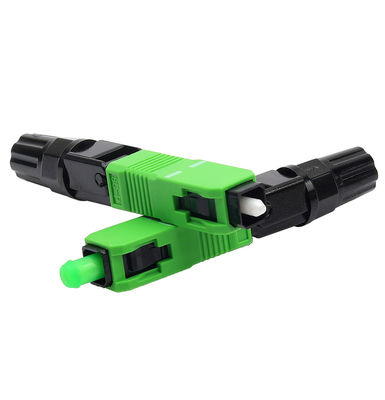

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector Green Szybka instalacja PEI

Szybki złącze światłowodowe to rodzaj złącza, który może rozwiązać problem podłączenia ultra dalekiego zasięgu i światłowodowego do projektu domowego, sprawia, że końcówki światłowodowe są szybkie,łatwe i niezawodne i wykonują przerwy bez żadnych kłopotów i nie wymagają epoksydu, bez polerowania, bez splicingu, bez ogrzewania i może osiągnąć podobne doskonałe parametry transmisji jak standardowa technologia polerowania i splicingu.W projektach FTTH wstępnie wypolerowane złącza stosuje się głównie do kabli FTTH, bezpośrednio w miejscu użytkownika końcowego.

SC UPC 60MM Zestaw szybkiego złącza SC APC 55MM Zestaw szybkiego złącza

W przypadku kable 2*3mm dla kable okrągłej 0,9mm

Włączający wstawialny na polu SCParametry techniczne:

- Nie.

Zapewnienie jakości Włączający wstawialny na polu SC:

Cztery razy szlifowania i dwa razy kontroli jakości

Krok 1: szlifowanie 30um

Krok 2: Szlifowanie 9um

Krok 3: 1 um szlifowanie

Krok 4: Przejrzystość polerowania

Krok 5: Wykrycie powierzchni końcowej światłowodu

Krok 6: Wykrycie strat wstawienia, straty zwrotu

Włączający wstawialny na polu SCCechy

• Każda żurawia została przetestowana w zakresie 0,5 dB utraty wstawienia, osiągając standard TELECOM;
• Przyjąć ceramiczną żelazkę klasy Three Circle A, poprawia stabilność produktu, niską stratę i niewielką zmianę;
• Produkcja na dużą skalę, dojrzała technologia, doskonałe, które zapewniają jakość złączy;
• Ma dużą praktyczność i może być ponownie używany więcej niż 15 razy;
• Stabilna wydajność operacyjna, niskie straty wstawiania, niskie koszty użytkowania, niska szybkość konserwacji i szybka prędkość montażu;
• Każde 100 sztuk będzie wyposażone w 1 sztukę urządzenia do mocowania długości;
• Uczciwa konstrukcja konstrukcji: wstępnie ustawiony punkt graniczny kable do upuszczania na bagażniku i automatycznie generowane małe mikrokręcenie zgodnie z prawidłową długością cięcia produktu (patrz poniższy rysunek).Mikro zgięcie wskazuje, że światłowód był w dobrym kontakcie z wbudowanym światłowodu, a mikrokręg musi istnieć, ale nie zbyt duży, w przeciwnym razie utrata w okresie będzie wpływać.

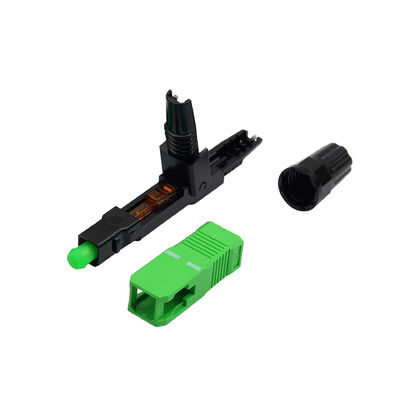

Schemat struktury łączników kablowych SC

Jaka jest różnica między długimi a krótkimi typami?

Istnieją 55mm i 60mm. Długie typu jest płaski do układania kable drop a krótki typ jest pionowy do układania kable drop

Złącze włókna SCZastosowanie:

szerokopasmowa sieć kampusu, światłowód do domu, szerokopasmowa telewizja ograniczona, inteligentny szerokopasmowy, światłowód do budynku

Linia produkcyjna szybkiego łącznika montażowego SC

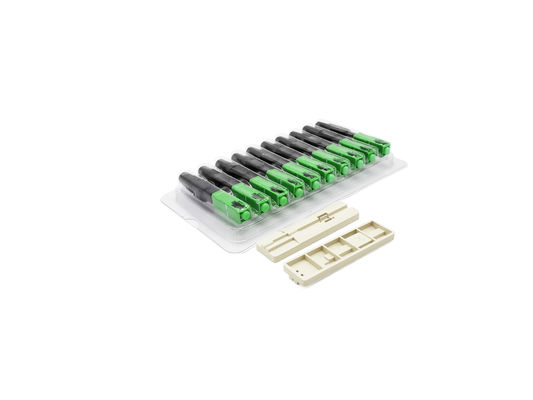

Złącze do instalacji w poluInformacje o opakowaniu:

100 sztuk na każde pudełko wewnętrzne, 1000 sztuk na karton,

W jaki sposób?

Operacja jest prosta, wprowadź światłowód do punktu granicznego, automatycznie wytworzyć niewielką ilość zginania, utrzymać swój radian, nie wyprostować,Najpierw przykręć orzech, a potem zablokuj przełącznik..

Krok 1: wyjąć but i umieścić go w kablu drop

Krok 2: zdejmij 5cm obudowę kable do zrzucenia za pomocą striptera do zrzucenia kable

Krok 3: wygrzebać powłokę na zewnątrz ustawiciela długości z szczypcami Millera

Krok 4: wytrzyj rdzeń włókien pyłową szmatą

Krok 5: wyciąć rdzeń nożem

Krok 6: wprowadź rdzeń włókna do szybkiego złącza, aby oprzeć się wbudowanemu rdzeniu

Krok 7: użyć but na kablu do zaciskania kable
