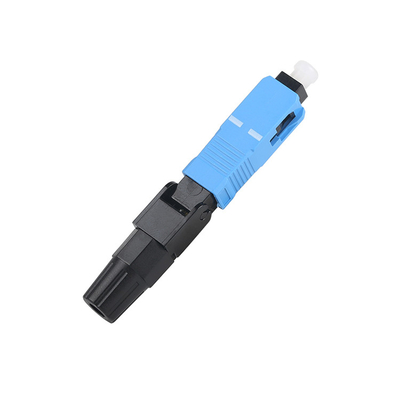

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc

Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO
Numer modelu YDFIC-D-SU
Minimalne zamówienie 1000 szt
Cena negotiable

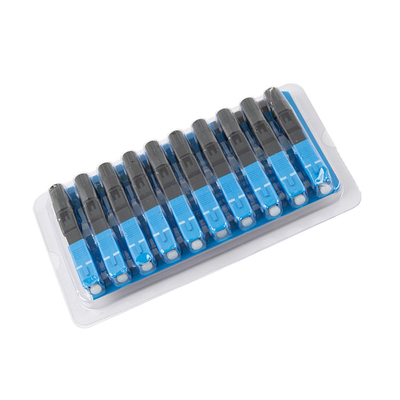

Szczegóły pakowania 10 sztuk / blister
Czas dostawy 7 dni roboczych
Zasady płatności T / T, Western Union

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu złącze do instalacji w terenie body{background-color#FFFFFF} 非法阻断122 window.onload = function () { docu Niebieski
Długość 60mm lub 55mm Tryb światłowodowy tryb pojedynczy G.657A1
Strata wtrąceniowa <0,5 dB Strata zwrotu >50dB
Typ okucia UPC Pakiet Blister
Części zamienne narzędzie do ustalania długości Odpowiedni Włókno do domu
kabel dotyczy Kabel upuszczający 2,0 * 3,0 mm, okrągły kabel 2,0 mm, 3,0 mm potrzebne narzędzia obcinak do włókien, ściągacz do kabli, tkanina nasączona alkoholem, szczypce do frezowania
High Light

Szybkozłącza światłowodowe FTTH

,

szybkozłącza światłowodowe 55 mm

,

szybkozłącze Sc Apc

Zostaw wiadomość
opis produktu

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc



FTTH Rysunek 8 Kabel Niebieski SC UPC Wstępnie osadzone złącze mechaniczne do szybkiego montażu 55 mm



Złącze FAST to wstępnie wypolerowane złącze, które wykorzystuje mechaniczne zaciskanie i wyrównywanie przyciętego końca włókna, który jest wkładany do korpusu złącza.Złącze FAST jest teraz w większości jednomodowym włóknem 9/125um, wielomodowe może, ale nie za dużo, złącza mogą być złączami SC LC FC ST o różnym wyglądzie zewnętrznym i strukturze wewnętrznej.



Parametry techniczne złącza złożonego:

Model YDFIC-D-SU-L YDFIC-D-SU-S
Wymiar 60mm*9mm 55mm*9mm
Strata wtrąceniowa <0,5dB, średnia ≤0,3dB
Strata zwrotu ≥50dB
Rodzaj włókna Tryb pojedynczy, tryb wielomodowy
Średnica włókna 0,9 mm, 2,0 mm, 3,0 mm, 2,0*3,0 mm
Temperatura pracy -40 ~+750C
Wniosek Włókno do domu
Wymiar 60mm*9mm 55mm*9mm
Normy ISO 9001



Cechy szybkiego złącza kabla upuszczającego

  1. Każda ferrula została przetestowana z dokładnością do 0,5 dB od tłumienia wtrąceniowego, osiągając standard TELECOM;
  2. Zastosuj ceramiczną skuwkę klasy A Three Circle, poprawiającą stabilność produktu, niską stratę i niewielką zmianę;
  3. Produkcja na dużą skalę, dojrzała technologia, znakomita, która zapewnia jakość złącz;
  4. Ma dużą praktyczność i może być ponownie użyty ponad 15 razy;
  5. Stabilna wydajność operacyjna, niskie straty wtrąceniowe, niskie koszty użytkowania, niski wskaźnik konserwacji i duża szybkość instalacji;
  6. Każde 100 sztuk będzie wyposażone w urządzenie do mocowania długości 1 szt.;
  7. Humanizowany projekt struktury: wstępnie ustawiony punkt graniczny kabla upuszczającego na bagażniku i automatycznie generuje małe mikro zagięcie zgodnie z prawidłową długością cięcia produktu (patrz poniższy rysunek).Mikro zagięcie wskazuje, że światłowód był w dobrym kontakcie z osadzonym włóknem światłowodowym, a mikro zagięcie musi istnieć, ale nie za duże, w przeciwnym razie wpłynie to na utratę w tym okresie.

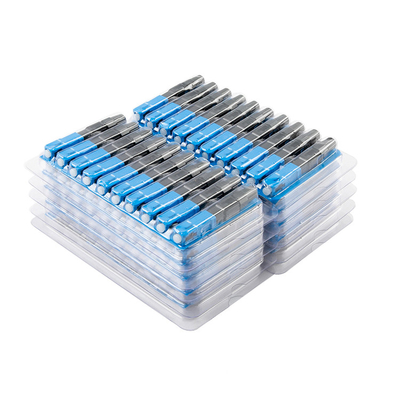

Pakiet złącza światłowodowego:

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 0Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 1

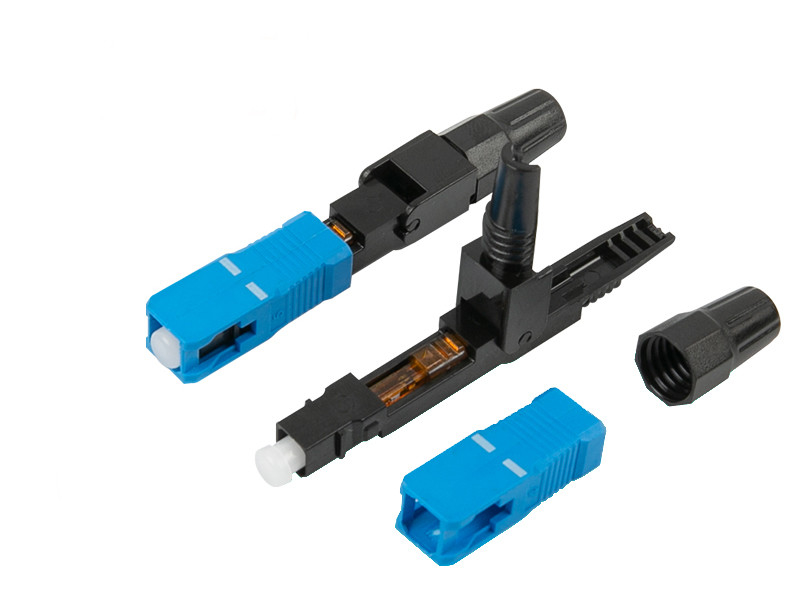

Szczegóły szybkiego złącza:

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 2

Ogon złącza to nakrętka, po odkręceniu bagażnik można podnieść, po włożeniu kabla, a następnie szybko go docisnąć, aby dokręcić kabel za pomocą nakrętki.

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 3

Szybkie złącze z wysokiej jakości trójkołową ceramiczną ferrulą w klasie A, która poprawia stabilność produktu, zapewnia długotrwałą niską stratę

i mała zmiana;okuciem może być UPC lub APC.



Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 4

Rowek złącza V jest plastikowy, z osadzonym w środku wstępnie wypolerowanym, wstępnie szlifowanym włóknem, jest przezroczysty otwór do mocowania kabla.

Urządzenia zaciskowe do włókien są wykonane z wysokowydajnych materiałów PEI, które mogą skutecznie zapobiegać starzeniu się oryginalnych komponentów, a wewnętrzna struktura z antypoślizgową strukturą może skutecznie zapobiegać występowaniu nadmiernej utraty połączenia włókien.





Jaka jest różnica między długimi i krótkimi typami?

Długi typ jest płaski, aby ułożyć kabel upuszczający, a krótki typ jest pionowy, aby ułożyć kabel upuszczający

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 5Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 6

Zastosowanie złącza światłowodowego:



Szerokopasmowa sieć kampusowa, Światłowód do domu, Ograniczona telewizja szerokopasmowa, Inteligentne łącze szerokopasmowe, Światłowód do budynku

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 7



JAK UŻYWAĆ szybkozłącza na budowie?



Operacja jest prosta, włóż światłowód do punktu granicznego, automatycznie wygeneruj niewielką ilość zgięcia, utrzymuj radian, nie prostuj, najpierw przykręć nakrętkę, a następnie zablokuj przełącznik.



Krok 1: wyjmij bagażnik i włóż go do kabla upuszczającego

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 8

Krok 2: zdejmij osłonę kabla o długości 5 cm za pomocą narzędzia do ściągania izolacji

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 9

Krok 3: zeskrob powłokę poza utrwalaczem długości za pomocą szczypiec Miller

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 10

Krok 4: wytrzyj rdzeń włókna ściereczką do kurzu

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 11

Krok 5: wytnij rdzeń nożem

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 12

Krok 6: włóż rdzeń światłowodowy do szybkiego złącza, aby oprzeć się wbudowanemu rdzeniowi

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 13

Krok 7: użyj bagażnika na kablu upuszczającym, aby zacisnąć kabel

Złącza światłowodowe 60 mm FTTH Fast Connect Montaż szybkiego złącza Sc Apc 14
