| MOQ: | 100 units |
| Cena £: | negocjowalne |
| Standardowe opakowanie: | 1pc / box, 10 pcs / carton box |
| Delivery period: | 7days after get payment |
| metoda płatności: | T/T, MoneyGram, Western Union |

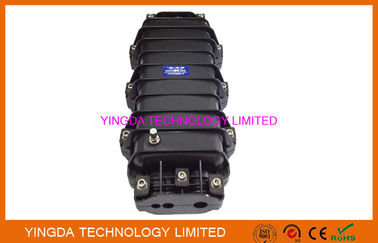

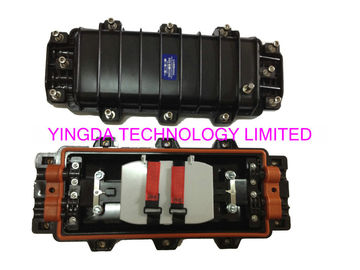

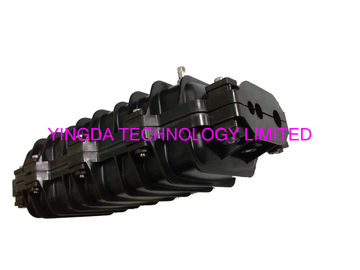

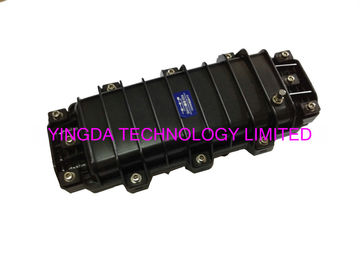

Poziome zamknięcie 3 w 3 out światłowodu, pod zmieloną włókniną 96 rdzeń
Model: GJS-H010
Zastosowanie: napowietrzne, podziemne, naścienne, do montażu kanałowego, do montażu na rączce.
Temperatura otoczenia wynosi od -40 ℃ do + 65 ℃.
Sektor konstrukcji do łączenia światłowodów
Dane techniczne
| Wymiar zewnętrzny (DxSxW) | 430 x 180 x 125 (mm) |
| Waga (bez skrzynki zewnętrznej) | 2500g-2825g |
| Liczba portów wlotowych / wylotowych | 3 (sztuk) po każdej stronie (łącznie 6 sztuk) |
| Średnica kabla światłowodowego | Φ 8-Φ20 (mm) |
| Pojemność FOSC | Bunchy: 12-96 (rdzenie) Wstążka: max. 144 (rdzenie) |
| Wewnętrzna średnica | 320 x 120 x 100 (mm) |
| Pojemność tacy splotowej | Bunchy: 12, 24 (rdzenie); Wstążka: 3 (sztuk) |
Główne składniki
| Nie. | Nazwa komponentów | Ilość | Stosowanie | Uwagi | |
| 1 | Mieszkaniowy | 1 zestaw | Ochrona połączeń światłowodowych w całości | ||
| 2 | Tacka spawów światłowodowych (FOST) | maks. 6 sztuk (kilka) maks. 4szt. (Wstążka) | Mocowanie termokurczliwego rękawa ochronnego i włókien przytrzymujących | ||
| 3 | Fundacja | 1 zestaw | Mocowanie wzmocnionego rdzenia światłowodu i FOST | ||
| 4 | Uszczelnij złączkę | 1 zestaw | Uszczelnienie między pokrywą FOSC a dnem FOSC | ||
| 5 | Wtyczka portu | 6 sztuk | Uszczelnianie pustych portów | ||
| 6 | Nacisk zawór testujący | 1 zestaw | Po wtrysku powietrza służy do testowania ciśnienia i testowania uszczelnienia | Konfiguracja zgodnie z wymaganiem | |
| 7 | Uziemione urządzenie uziemiające | 1 zestaw | Wyprowadzanie metalowych elementów kabla światłowodowego w FOSC dla połączenia uziemiającego | Konfiguracja zgodnie z wymaganiem | |
Główne akcesoria i specjalne narzędzia
| Nie. | Nazwa akcesoriów | Ilość | Stosowanie | Uwagi |
| 1 | Termokurczliwy rękaw ochronny | Ochrona splotów włókien | Konfiguracja według pojemności | |
| 2 | Nylonowy krawat | Mocowanie światłowodu płaszczem ochronnym | Konfiguracja według pojemności | |
| 3 | Taśma izolacyjna | 1 rolka | Powiększająca średnica kabla światłowodowego dla łatwego mocowania | |
| 4 | Taśma uszczelniająca | 1 rolka | Zwiększająca się średnica kabla światłowodowego, który pasuje do uszczelki | Konfiguracja zgodnie ze specyfikacją |
| 5 | Wiszący hak | 1 zestaw | Do użytku lotniczego | |
| 6 | Przewód uziemiający | 1 kawałek | Przechodzenie między urządzeniami uziemiającymi | |
| 7 | Ścierki ścierne | 1 kawałek | Drapanie kabla światłowodowego | |
| 8 | Etykietowanie papieru | 1 kawałek | Etykietowanie włókna | |
| 9 | Specjalny klucz | 3 kawałki | Mocowanie śrub, dokręcanie nakrętki ze wzmocnionego rdzenia | |
| 10 | Papier pomiarowy | 1 kawałek | Do pomiaru koła, którego średnica jest powiększona taśmą uszczelniającą | |
| 11 | Rurka buforowa | do ustalenia przez klientów | Podłączony do włókien i ustalony za pomocą FOST, zarządzający buforem | Konfiguracja zgodnie z wymaganiem |
| 12 | Środek osuszający | 1 torba | Umieścić w FOSC przed zamknięciem w celu wysuszenia powietrza. |
rysunek 1 rysunek 2
łącznik światłowodowy typu liniowego górny łącznik światłowodowy typu poziomego
rysunek 3 rysunek 4
rysunek 5 rysunek 6
rysunek 7 rysunek 8
zamknięcie złączy światłowodowych umożliwia zainstalowanie maksymalnie 4 szt. 24 półek na włókna, a każda taca z plastikowymi uchwytami na rękaw. patrz ilustracja 7.
cała tacka spawów zachodzi na siebie i przymocowuje na śrubie zamknięcie, aby nie pękła podczas długiego transportu. patrz sigure 8.
