| Nazwa marki: | YINGDA |
| Numer modelu: | GJS-H009 |
| MOQ: | 100 PCS |
| Cena £: | negocjowalne |
| Czas dostawy: | 7days after get payment |
| Warunki płatności: | T/T, MoneyGram, Western Union |
96 rdzeni 3 wejścia 3 wyjścia Inline poziome zamknięcie złącza światłowodowego Właz podziemny
Clousre ma dużą pojemność i jest wykonany z wysokiej jakości materiału ABS i może być używany w wielu zastosowaniach, takich jak: anteny, podziemne, włazy, uchwyty ścienne, rurociągi, kanały, otwory wentylacyjne itp. Temperatura otoczenia waha się od -40 ℃ do + 65 ℃.
Funkcje zamknięcia światłowodu
Specyfikacja techniczna FOSC
| Model | GJS-H009 |
| Wymiar zewnętrzny (DxSxW) | 470*180*125 (mm) |
| Waga (bez pudełka zewnętrznego) | 2,97 kg |
| Liczba portów wlotowych/wylotowych | 3 wejścia i 3 wyjścia |
| Średnica kabla światłowodowego | Φ8 — Φ20 (mm) |
| Pojemność FOSC | Bunchy: 12–96 (rdzenie) |
| Kolor | Czarny |
Zamknięcie złącza Główne elementy
| NIE. | Nazwa komponentów | Ilość | Stosowanie | Uwagi | |
| 1 | Mieszkania | 1 zestaw | Ochrona spawów kabla światłowodowego w całości | Wewnętrzna średnica: | |
| 2 | Taca światłowodowa | maks.6 szt. (pęczek) | Mocowanie termokurczliwej koszulki ochronnej i włókien utrzymujących | Nadaje się do: | |
| 3 | Fundacja | 1 zestaw | Mocowanie wzmocnionego rdzenia światłowodu i FOST | ||
| 4 | Montaż uszczelki | 1 zestaw | Uszczelnienie pomiędzy pokrywą FOSC a dnem FOSC | ||
| 5 | Wtyczka portu | 6 sztuk | Uszczelnianie pustych portów | ||
| 6 | Ciśnienie | 1 zestaw | Po wtłoczeniu powietrza służy do prób ciśnieniowych i prób szczelności | Konfiguracja zgodnie z wymaganiami | |
| 7 | Urządzenie wyprowadzające uziemienie | 1 zestaw | Wyprowadzenie metalowych elementów kabla światłowodowego w FOSC do podłączenia uziemienia | Konfiguracja zgodnie z wymaganiami | |
96 rdzeni Splice Clousre Główne akcesoria i narzędzia specjalne
| NIE. | Nazwa akcesoriów | Ilość | Stosowanie | Uwagi |
| 1 | Taśma izolacyjna | 1 rolka | Zwiększona średnica kabla światłowodowego dla łatwego mocowania | |
| 2 | Haczyk do zawieszania | 1 zestaw | Do użytku w powietrzu | |
| 3 | Przewód uziemiający | 1 kawałek | Przejście pomiędzy urządzeniami uziemiającymi | |
| 4 | Tkanina ścierna | 1 kawałek | Drapiący kabel światłowodowy | |
| 5 | Papier do etykietowania | 1 kawałek | Etykietowanie włókien | |
| 6 | Klucz specjalny | 3 kawałki | Śruby mocujące, nakrętka dokręcająca wzmocnionego rdzenia | |
| 7 | Papier pomiarowy | 1 kawałek | Do pomiaru koła, którego średnicę powiększa się za pomocą taśmy uszczelniającej | |
| 8 | Środek osuszający | 1 torba | Umieścić w FOSC przed uszczelnieniem w celu wysuszenia powietrza. | |
| 9 | Rurka buforowa | do ustalenia przez klientów | Połączony z włóknami i zamocowany za pomocą FOST, bufora zarządzającego | Konfiguracja zgodnie z wymaganiami |
| 10 | Termokurczliwy rękaw ochronny | Ochrona spawów włókien | Konfiguracja według pojemności | |
| 11 | Nylonowy krawat | Umocowanie włókna za pomocą powłoki ochronnej | Konfiguracja według pojemności | |
| 12 | Taśma uszczelniająca | 1 rolka | Zwiększona średnica kabla światłowodowego pasująca do złącza uszczelniającego | Konfiguracja zgodnie ze specyfikacją |
Szczegóły produktu z zamknięciem liniowym 3 cale i 3 wyjścia
Indywidualne wewnętrzne pudełko kartonowe z dobrą ochroną na potrzeby długotrwałego transportu, wszystkie akcesoria zawarte w pudełku z wyjątkiem instrukcji w języku angielskim.

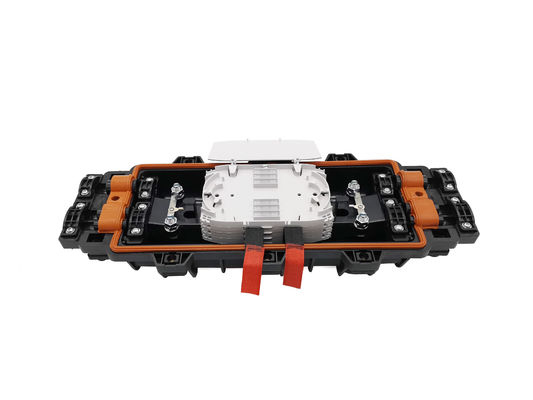

Ta zintegrowana osłona może pomieścić maksymalnie 4 sztuki tacek do łączenia, jest w kolorze białym, wykonana z materiału ABS i wyposażona w taśmę na rzep, która zapewnia ich szczelne zamocowanie w środku i nie przesuwa się.

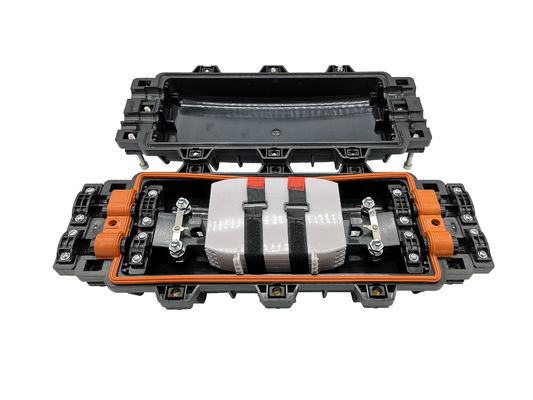

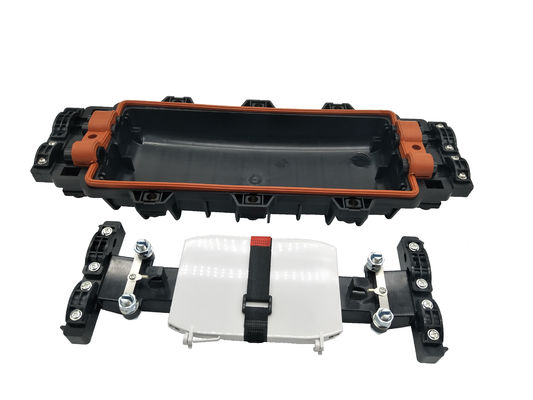

Każda taca światłowodowa składa się z 12 żył, pojedynczego kabla światłowodowego i pokrywy tacy na górze. Tace nakładają się na siebie, dolna taca jest mocowana do podstawy za pomocą 2 śrub pośrodku tac.

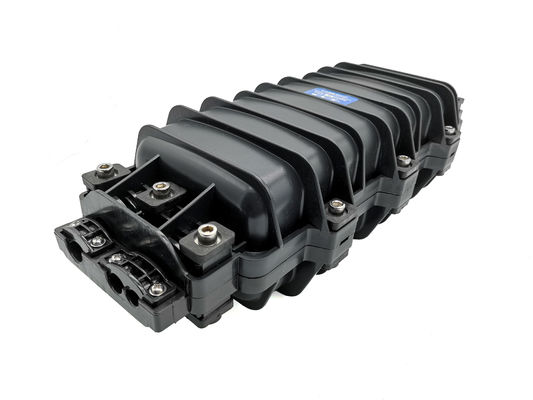

Zamknięcie złącza jest otwierane i zamykane za pomocą 12 sztuk bloczków ze stali nierdzewnej. Wewnątrz pudełka znajduje się fabrycznie specjalny klucz. Urządzenie uziemiające i zawór powietrza są dostarczane na życzenie, jeśli nie są wymagane, nie są dołączone.Podobnie jak na powyższym obrazku, nie jest on wyposażony w zawór powietrza. Etykietę z informacjami o produkcie na górnej stronie obudowy złącza można dostarczyć na żądanie, istnieje możliwość dostosowania, np.: nazwa marki, nazwa produktu, numer modelu produktu, ilość, wyprodukowano w Chinach, czas producenta itp.
|
|
