| MOQ: | 50 szt |
| Cena £: | 1.1USD-4.58USD |
| Standardowe opakowanie: | 1PC/Box |
| Delivery period: | 5-8 dni po dokonaniu płatności |
| Wydajność dostaw: | 10 000 szt. Miesięcznie |

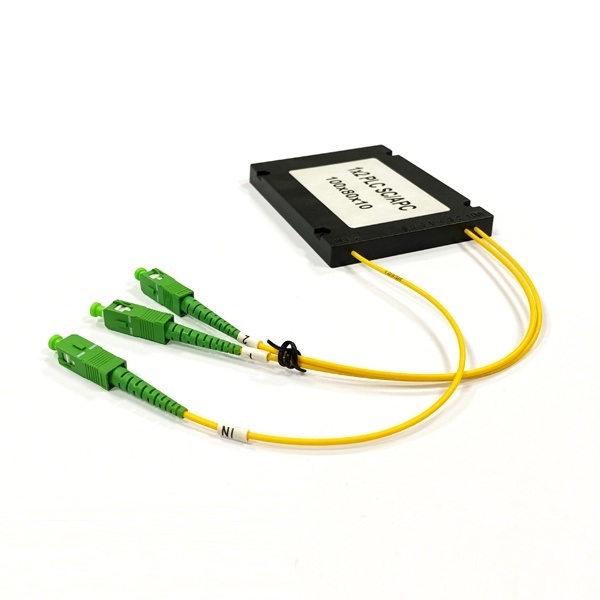

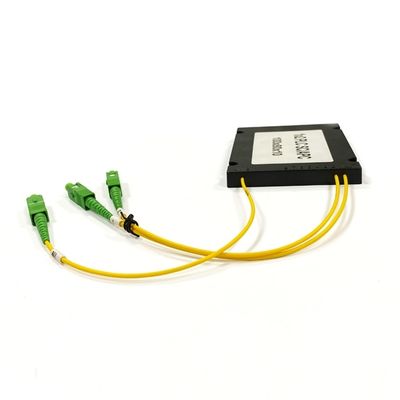

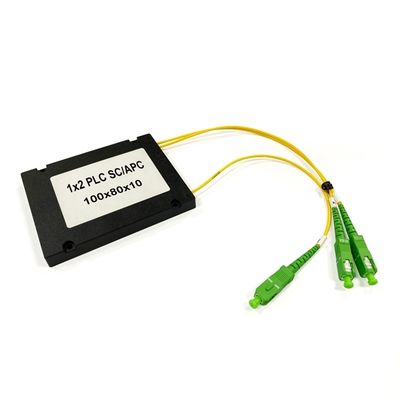

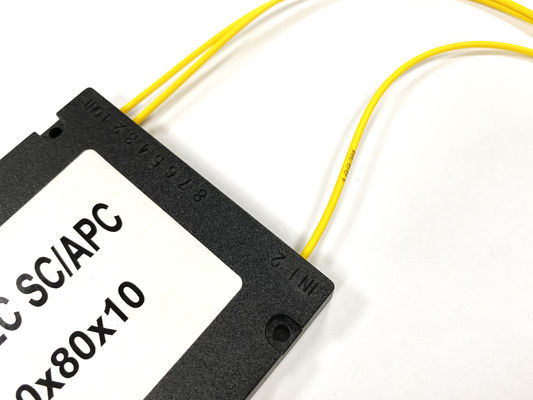

1*2 Moduł rozgałęźnika światłowodowego, Plastikowe pudełko 100×80×10mm 1.5M G657A1 LSZH 2.0mm
Płaski falowód optyczny (rozgałęźnik PLC) to zintegrowane urządzenie do dystrybucji mocy optycznej na podłożu kwarcowym, które charakteryzuje się małą objętością, szerokim zakresem długości fal roboczych, wysoką niezawodnością i dobrą jednolitością separacji światła.
YINGDA oferuje pełną serię produktów rozgałęźników 1xN i 2xN dla konkretnych zastosowań. Wszystkie produkty spełniają wymagania GR-1209-CORE-2001 i GR-1221-CORE-1999.
Punkt sprzedaży
1. Obietnica marki: YINGDA zobowiązuje się do dostarczania wysokiej jakości i niezawodnych produktów. Rozgałęźnik światłowodowy jednomodowy Summitedek jest objęty mocną roczną gwarancją, zapewniającą klientowi satysfakcję i zaufanie do marki.
2. Zaawansowana technologia rozgałęźników: Rozgałęźnik światłowodowy jednomodowy Summitedek może pochwalić się przełomową technologią podziału PLC, oferując szeroki wachlarz opcji portów, w tym 1X2, 1X4, 1X8, zaspokajając wszechstronne potrzeby w zakresie łączności i czyniąc go odpowiednim dla różnych scenariuszy FTTX.
3. Wszechstronność i adaptacja: Kompatybilność rozgałęźnika z różnymi sieciami danych (takimi jak 5G, 4G, GSM i 3G) sprawia, że nadaje się on do różnych środowisk sieciowych, zapewniając adaptację do zmieniających się wymagań technologicznych. Co więcej, może obsługiwać wiele portów i elastyczne zasilanie z konfiguracją DC 12V.
4. Solidna konstrukcja: Mocny materiał ABS użyty w obudowie rozgałęźnika gwarantuje jego trwałość i odporność, zapewniając ochronę i stabilność podłączonego sprzętu światłowodowego nawet w trudnych warunkach.
5. Wysokie standardy łączności: Rozgałęźnik światłowodowy jednomodowy LF posiada złącza LC i APC, które są standardowymi złączami branżowymi. Zapewnia to wysoki poziom łączności i kompatybilności z istniejącymi instalacjami i przyszłymi ulepszeniami. Długość 1 m zapewnia łatwe i elastyczne rozmieszczenie w różnych ustawieniach.
Cechy
Zastosowanie
Specyfikacja
|
Parametr Optyczny |
Zakres długości fal: 1260~1650nm |
||||||||||||
|
1X4 |
1X8 |
1x16 |
1X32 |
1x64 |
2X4 |
2X8 |
2x16 |
2X32 |
|||||
|
Izolacja Strata(dB) |
Ze złączem (Maks.) |
7.7 |
11.5 |
14.5 |
18.2 |
20.4 |
8 |
11.6 |
15.1 |
18.2 |
|||
|
Bez złącza (Maks.) |
7.5 |
11.3 |
14.3 |
18.0 |
20 |
7.8 |
11.4 |
14.9 |
18 |
||||
|
Jednolitość (dB) |
Ze złączem (Maks.) |
0.8 |
1.0 |
1.4 |
1.9 |
2.7 |
1.5 |
1.5 |
2.0 |
2.5 |
|||
|
Bez złącza (Maks.) |
0.6 |
0.8 |
1.2 |
1.7 |
2.5 |
1.7 |
1.7 |
2.2 |
2.7 |
||||
|
PDL(dB) |
Ze złączem (Maks.) |
0.3 |
0.2 |
0.4 |
0.4 |
0.4 |
|||||||
|
Bez złącza (Maks.) |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.4 |
|||||||
|
Powrót Strata(dB) |
Ze złączem (Maks.) |
UPC: 45, APC: 50 |
|||||||||||
|
Bez złącza (Maks.) |
50 |
||||||||||||
|
Kierunkowość (dB) |
Min. |
55 |
|||||||||||
|
Rozmiar opakowania |
(DxSxW mm) |
4x4x50 |
4x7x50 |
4x12x60 |
4x5x50 |
4x8x50 |
|||||||
|
Temperatura Pracy (°C) |
|
-40~+85 |
|||||||||||
|
Długość Pigtail(m) |
|
Zgodnie z wymaganiami klienta |
|||||||||||
|
Typ Pigtail(mm) |
|
0.9,2 lub zgodnie z wymaganiami klienta |
|||||||||||
|
Typ Złącza |
|
FC, SC lub zgodnie z wymaganiami klienta |
|||||||||||
Tabela 2 – 2×N Rozgałęźnik PLC
|
Parametry |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Praca Długość fali (nm) |
1260~1650 |
||||
|
Typ włókna |
SMF-28e lub określone przez klienta |
||||
|
Strata wtrąceniowa (dB) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
Jednolitość straty (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
Strata powrotna (dB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Polaryzacja zależna |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
Kierunkowość (dB) |
55 |
55 |
55 |
55 |
55 |
|
Długość fali zależna |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Stabilność temperatury |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Temperatura pracy (°C) |
-40~85 |
||||
|
Temperatura przechowywania (°C) |
-40~85 |
||||
|
Wymiar modułu (mm) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
Uwagi
Dostępnych jest więcej typów
