| Nazwa marki: | YINGDA |
| Numer modelu: | Rozdzielacz PLC 1:9 |
| MOQ: | 100 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 5-8 dni po dokonaniu płatności |
| Warunki płatności: | Western Union, T/T, MoneyGram |
FTTR 1:9 1x9 70/30 Niezrównoważone włókno optyczne Mini Splitter Steel Tube NAP 1X2+1X8 Splitter
Szybkie szczegóły 1X9 Fiber Optica PLC Splitter
Wykorzystując optyczne rozdzielacze, które są jednym z najważniejszych elementów sieci FTTH, oprócz konwencjonalnych rozdzielaczy z serii 1xN/2XN, w miarę zmiany wymagań użytkownika w zakresie sieciPopyt na rozdzielacze 1x3 1x6 1x5 1x9 1x12 1x24 jedno- i wielomodowe rośniePoprzednikiem tego rozdzielnika 1x9 są FBT 1X2 spalanie rozdzielacz nierównoważony (spalnik) i 1x8 PLC zrównoważony rozdzielacz.W przeciwieństwie, szeroko zakrojone rozpowszechnianie chipa splittera 1x9 znacznie obniża koszty powiązanego okablowania sieci, ale zapewnia lepszą długoterminową wydajność optyczną niż złącza fuzyjne.
Rozdzielacz światłowodowy Cechy
• Niska strata wstawienia i wysoka strata zwrotu
• Automatyczny system przesiewowy PDL ((Dostępny jest ultra niski PDL)
• Wysoka niezawodność i stabilność
• Złącze może być do klasy B
• 100% 3D testowane przez Daisi i Sumix
• Badanie cyklu wysokiej i niskiej temperatury
• 100% test przed doręczeniem
• Rozwiązanie kabli FTTH może być projektowane
1x9 SplitterSpecyfikacja
| Wskaźnik podziału (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Długość fali roboczej (nm) | 1260-1650 | ||||
| Rodzaj włókna | G657A lub na zamówienie | ||||
| ILmax ((dB) | kanał 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| kanał 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kanał 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Strata zwrotu (dB) | ≥ 55 | ||||
| Dyrektywność (dB) | ≥ 55 | ||||
| PDL (maks.) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Jednorodność (maks.) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Utrata zależna od długości fali (dB) | ≤ 0.3 | ||||
| TDL (maks.) | 0.5 | ||||
| Temperatura pracy | -40 ~ +85 | ||||
| Temperatura przechowywania | -40 ~ +85 | ||||
| Wymiar (mm) / LXWXH | Włókna gołe | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Pudełko ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Uwaga:
1. Wyznaczone bez złączy
2Dodaj dodatkową utratę 0,2dB włącznie z złączami
Niezrównoważona prędkość rozdzielacza optycznego Informacje szczegółowe:

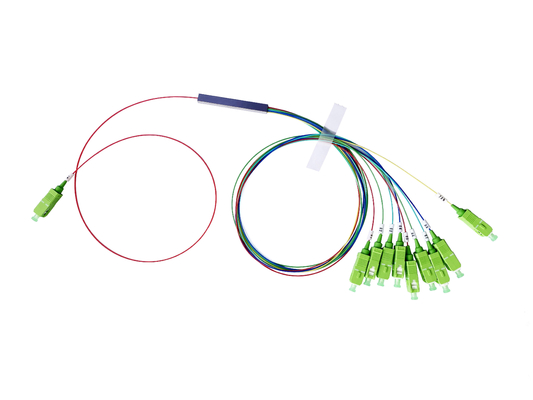

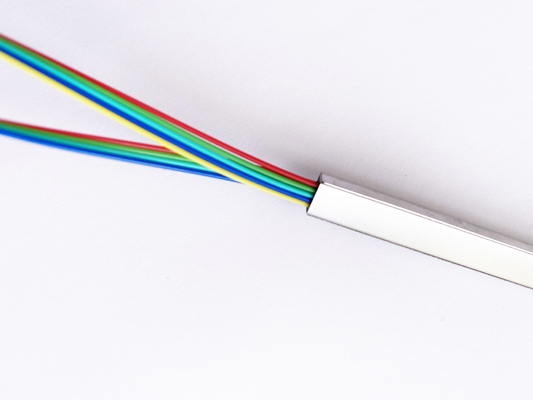

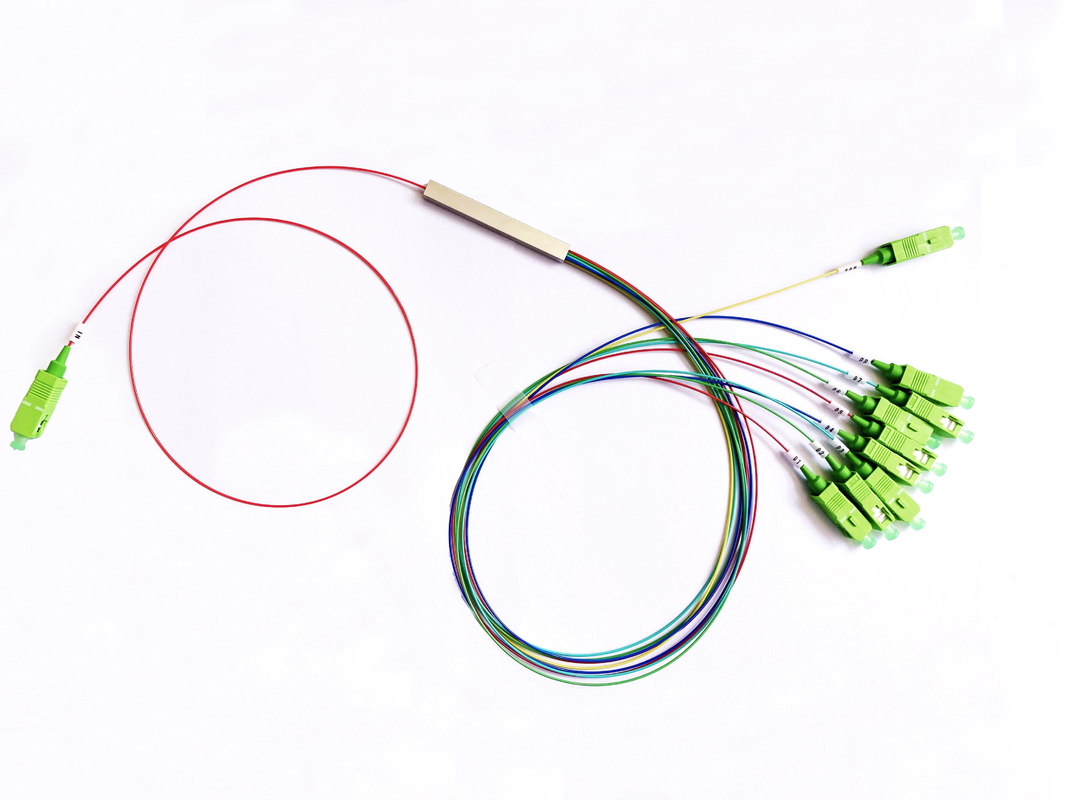

1x9 rozdzielacz niezrównoważony używa tej samej stalowej rury 60 * 7 * 4 mm jak 1x8 rozdzielacz, wejście 1, wyjście 9 = 4 * 2 + 1pcs szereg włókien.
Kolor włókna jest kolorowy, luźna rurka 900um może być dostosowana, jak niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny itp., Z znakami liczbowymi do odróżnienia.
Aby odróżnić podział racji, użyć różnych kolorów, takich jak niebieski do oznaczenia, ten specjalny chip 1x9 zapewnić niezrównoważony podział stosunku nie równe typy,które mogą spełniać specjalne wymagania i elastyczne zastosowania optyczne, i jest szeroko stosowany w sieciach FTTR 5G;
Wydajność rozdzielcy optycznego może być podzielona na 70/30 80/20 60/40 lub 85/15% 4typy;

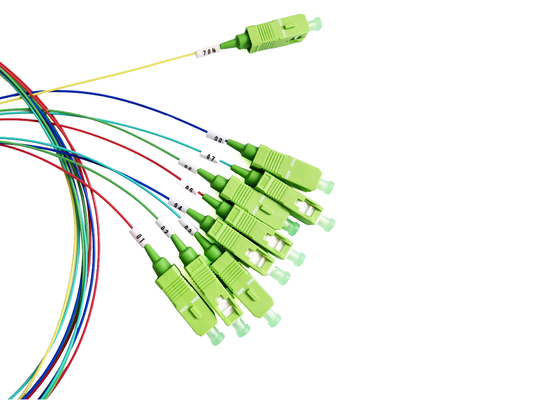

Można stosować wszystkie rodzaje złączy optycznych, np. SC FC LC ST; polska metoda: UPC, APC;
Długość ogonów wejściowych i wyjściowych: 0,5 m, 1 m, 1,5 m itp.
Zastosowanie GPON Splitter
W przypadku zakupu 1: 9 splitter optyczny typu bezblokowego, będzie pakowany w pudełku blistrowym z raportem z testu.
Wykonanie wstępnego zakończenia z łącznikami i montaż w optycznym pudełku na drzemkę lub pudełku dystrybucyjnym jest dopuszczalne w fabryce przed dostawą.
Często pracuję z pudełkiem z włóknem CTO
Fiber box CTO 10 rdzeni Fiber box CTO 12 rdzeni
|
