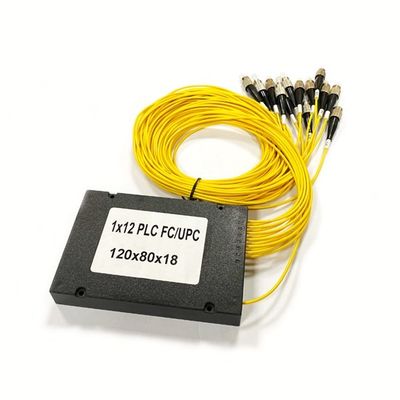

Wysokiej jakości FTTH 1x12 FC Connector Fiber Optical Box Dystrybutor ABS Box Rozdzielacz PLC Do Panelu Krosowego

Wysokiej jakości FTTH 1x12 FC Connector Fiber Optical Box Dystrybutor ABS Box Rozdzielacz PLC Do Panelu Krosowego

Nazwa marki:	YINGDA
Numer modelu:	YD-PLC-LG-108-FC-15
MOQ:	50 szt
Cena £:	1.1USD-4.58USD
Czas dostawy:	5-8 dni po dokonaniu płatności

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO SGS ROHS

Złącze:

FC SC LC ST wszystko w porządku

typ włókna 2:

Włókno Corning G657A1, G652D SMF-28e

Utrata wstawiania:

10,2 / 10,5 dB

Jednorodność (maks.):

1,5 dB

Długość fali:

1260 - 1650 nm

PDL (maks.):

0,2 db

Rozmiar modułu:

100×80×10 mm

Rozmiar rury kwadratowej:

40×4×4 mm

Rozmiar płaskiej rurki:

60×7×4 mm

Długość światłowodowa:

1,5 metra

Średnica kabla:

2,0 mm

Szczegóły pakowania:

1PC/Box

Możliwość Supply:

10 000 szt. Miesięcznie

Opis produktu

Wysokiej jakości FTTH 1x12 Rozdzielacz światłowodowy z konektorem FC, skrzynka dystrybucyjna ABS, rozdzielacz PLC do panelu krosowego w szafie

Rozdzielacz obwodów światłowodowych (PLC) to rodzaj urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii światłowodów krzemionkowych. Charakteryzuje się małymi rozmiarami, wysoką niezawodnością,
szerokim zakresem długości fal roboczych i dobrą jednorodnością kanał-kanał, i jest szeroko stosowany w sieciach PON do realizacji podziału mocy sygnału optycznego.

YINGDA oferuje całą serię produktów rozdzielaczy 1xN i 2xN dla konkretnych zastosowań. Wszystkie produkty spełniają wymagania GR-1209-CORE-2001 i GR-1221-CORE-1999.

Cechy

Niska strata wtrąceniowa i PDL
Wysoka izolacja
Kompaktowy rozmiar
Dobra jednorodność kanał-kanał
Szeroki zakres długości fal roboczych 1260-1650nm
Wysoka niezawodność i stabilność

Zgodność

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Specyfikacja

Tabela 1 – Rozdzielacz PLC 1×N

Parametry	1×2	1×4	1×8	1×16	1×32	1×64
Długość fali roboczej (nm)	1260～1650
Typ włókna	G657A lub określony przez klienta
Strata wtrąceniowa (dB)(Min/Max)	3.8/4.0	7.2/7.4	10.5/10.7	13.5/13.7	16.5/16.9	20.5/21.0
Jednorodność strat (dB)	0.6	0.6	0.8	1.2	1.5	2.5
Strata odbiciowa (dB)	55	55	55	55	55	55
Strata zależna od polaryzacji (dB)	0.2	0.2	0.3	0.3	0.3	0.4
Kierunkowość (dB)	55	55	55	55	55	55
Temperatura pracy (℃)	-40～+85
Temperatura przechowywania (℃))	-40～+85
Wilgotność podczas pracy	5% ~ 85% RH
Wilgotność przechowywania	5% ~ 85% RH
Wymiary urządzenia (mm) (D×S×W)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Wymiary modułu (mm) (D×S×W)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Wymiary mini-modułu (mm) (D×S×W)	50×7×4	50×7×4	60×7×4	60×12×4	80×20×6	N/A

Tabela 2 – Rozdzielacz PLC 2×N

Parametry	2×2	2×4	2×8	2×16	2×32	2×64
Długość fali roboczej (nm)	1260～1650
Typ włókna	G657A lub określony przez klienta
Strata wtrąceniowa (dB)(Min/Max)	3.9/4.2	7.5/7.8	11.2/11.5	14.2/14.5	17.2/17.7	21.0/21.5
Jednorodność strat (dB)	0.8	1.5	1.5	1.8	2.0	2.5
Strata odbiciowa (dB)	55	55	55	55	55	55
Strata zależna od polaryzacji (dB)	0.2	0.2	0.4	0.4	0.4	0.4
Kierunkowość (dB)	55	55	55	55	55	55
Temperatura pracy(℃))	-40～+85
Temperatura przechowywania (℃))	-40～+85
Wilgotność podczas pracy	5% ~ 85% RH
Wilgotność przechowywania	5% ~ 85% RH
Wymiary urządzenia (mm) (D×S×W)	40×4×4	50×4×4	50×4×4	50×7×4	60×7×4	60×12×4
Wymiary modułu (mm) (D×S×W)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Wymiary mini-modułu (mm) (D×S×W)	60×7×4	60×7×4	60×7×4	60×12×4	80×20×6	N/A

Tabela 2 – Rozdzielacz 2×N PLC

Parametry	2×2	2×4	2×8	2×16	2×32
Robocza Długość fali (nm)	1260~1650
Typ włókna	SMF-28e lub określony przez klienta
Strata wtrąceniowa (dB) (Stopień S/P)	4.2	7.6	11.0	14.5	17.5
Jednorodność strat (dB)	0.8	1.5	1.5	2.0	2.5
Strata odbiciowa (dB) (Stopień S/P)	50/55	50/55	50/55	50/55	50/55
Zależność od polaryzacji Strata(dB)	0.2	0.2	0.3	0.4	0.4
Kierunkowość (dB)	55	55	55	55	55
Zależność od długości fali Strata(dB)	0.3	0.5	0.5	0.5	0.5
Stabilność temperatury (-40~85 °C)(dB)	0.5	0.5	0.5	0.5	0.5
Temperatura pracy (°C)	-40~85
Temperatura przechowywania (°C)	-40~85
Wymiary modułu (mm) (D×S×W)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Uwagi

Określone bez złączy.
Dodaj dodatkową stratę 0,2dB na złącze.
1x64,1x128,2x64 również mogą być oferowane

.Zastosowanie

FTTH
Sieć PON
Łącza CATV
Sprzęt komunikacyjny

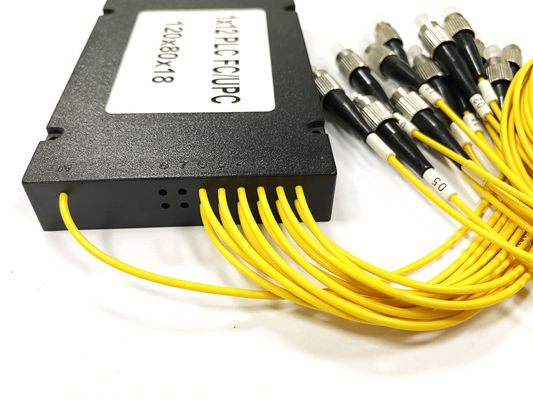

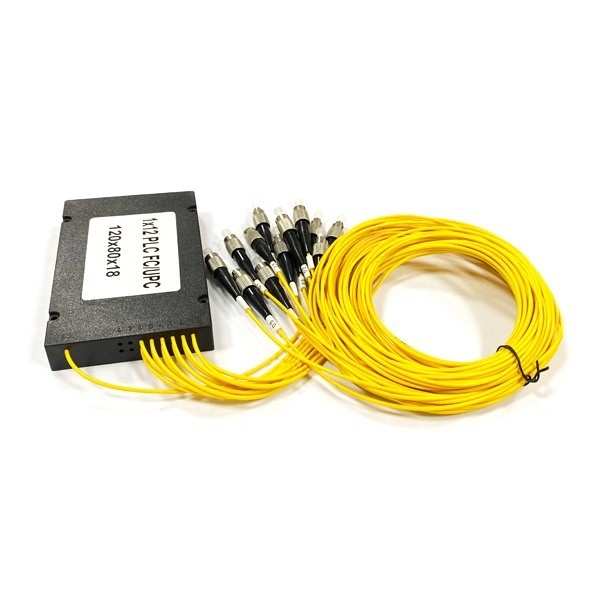

Wysokiej jakości FTTH 1x12 FC Connector Fiber Optical Box Dystrybutor ABS Box Rozdzielacz PLC Do Panelu Krosowego 0

lx12 podział, złącze SC/APC.

Niska strata wtrąceniowa, niska strata zależna od polaryzacji, niskie odbicie wsteczne.

Kompaktowa struktura
Mały rozmiar, może być bezpośrednio zainstalowany w różnych skrzynkach transferowych i zajmuje niewiele miejsca.

Doskonałej jakości chipy

Utrata światła nie jest wrażliwa na długość fali i może spełniać potrzeby transmisji różnych długości fal

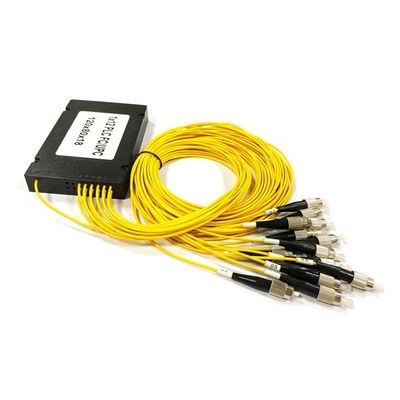

Wysokiej jakości FTTH 1x12 FC Connector Fiber Optical Box Dystrybutor ABS Box Rozdzielacz PLC Do Panelu Krosowego 2

Obsługa złącza SC LC FC ST, dowolny metr jest na Twoje wymaganie.
