16 Port Fiber Optic Splitter Box S 1*8 1*16 Square Cable Out Port dla budowy i zarządzania siecią FTTx

FDB0216HF Optyczny Rozdzielacz NAP Box

Urządzenie służy jako punkt zakończenia kabla zasilającego w celu połączenia z kablem abonenckim w systemie komunikacyjnym FTTx. W tej skrzynce można wykonać spawanie, rozszczepianie i dystrybucję włókien, a jednocześnie zapewnia solidną ochronę i zarządzanie budową sieci FTTx.

Cechy skrzynki abonenckiej FTTH z 16 portami

• Całkowicie zamknięta konstrukcja z kluczem i klamrami
• Wysokiej wytrzymałości tworzywo konstrukcyjne, odporne na wilgoć, wodę, kurz, starzenie
• Montaż na ścianie zewnętrznej, na słupie lub w powietrzu, poziom ochrony do IP65
• Mocowanie kabla zasilającego i kabla abonenckiego, spawanie włókien, mocowanie, przechowywanie, dystrybucja… itp. wszystko w jednym
• Kable, pigtaily i kable krosowe przechodzą własnymi ścieżkami, nie przeszkadzając sobie nawzajem, łatwa konserwacja.
• Panel dystrybucyjny można podnieść, kabel zasilający można umieścić przez port ekspresyjny, co ułatwia konserwację i instalację.

Specyfikacja

Szczegóły produktu:

Porty kablowe

Wejście kabla: 2 dławiki kablowe, 1 port niecięty, średnica 13,5 mm

Wyjście kabla: 16 szt. kwadratowych portów kabla abonenckiego 2,0*3,0 mm

 max.4 szt. białych tacek do spawania światłowodów z pokrywą, standard to 2 szt., pojemność każdej tacki: 6 rdzeni 1 warstwa, podwójna warstwa 12 rdzeni

tacka jest mocowana klipsem na tylnych wspornikach, można ją zdjąć w celu szybkiej i łatwej obsługi na miejscu.

dolny wspornik ma szczeliny na rurkę stalową i złącza wejściowe rozdzielacza, co zapewnia stabilność podczas długotrwałego transportu, bez uszkodzenia lub bałaganu włókien.  Płyta adaptera jest plastikowa i może pomieścić maks. 16 szt. adapterów SC lub adapterów LC duplex.

Na panelu adaptera znajdują się otwory i występy do mocowania adaptera, które można zamocować bez śrub. Wystarczy wyrównać występ z otworem na śrubę na adapterze, a metalowy element sprężysty samego adaptera można zamocować.

Płytę można również włożyć do zarezerwowanego otworu, aby umieścić ją na miejscu, bez konieczności używania śrub do mocowania.

Istnieją zaciski kablowe do mocowania kabla na wspornikach ze stali nierdzewnej, łącznie 4 szt. wejścia kabla: 1 port niecięty (środkowy odcinek) i 2 dławiki kablowe, 16 szt. wyjścia kabla abonenckiego.

Całe pudełko jest dość często używane do montażu na ścianie zewnętrznej lub na słupie, anty-UV, wewnątrz pokrywy znajduje się naklejka z oznaczeniem laserowym. Pudełko otwiera się i zamyka za pomocą prętów śrubowych z przodu i 2 śrub imbusowych (wsporników) po obu stronach. Co zapewnia szybką i bezpieczną konstrukcję dla FTTH.

Istnieją trzy tryby panelu adaptera do wyboru: płyta adaptera z 2 tackami, uchwyt adaptera z tacką, uchwyt kasety rozdzielacza

Metoda montażu:

Standardowe akcesoria

Tacka do spawania 2 szt., 4 szt. śruby rozporowe do montażu na ścianie, 16 szt. tulei ochronnych włókien, 4 szt. zacisków kablowych, opaski nylonowe, płyta adaptera dla 16 x adapterów, rurka ochronna kabla, klucz, dławiki kablowe PG 13,5 dla portów dystrybucyjnych, zestawy do montażu na słupie (opcjonalne).

Produkty powiązane:

                       Kabel abonencki FTTH                                                       Szybkozłącze SC                                       Złącze optyczne SC

                          Kabel abonencki FTTH                                               Pigtaily światłowodowe                                        Rozdzielacz PLC światłowodowy

Zastosowanie

• Montaż na ścianie, montaż na słupie
• Odpowiedni do wstępnie złącza kabla abonenckiego ftth ze złączami SC/LC

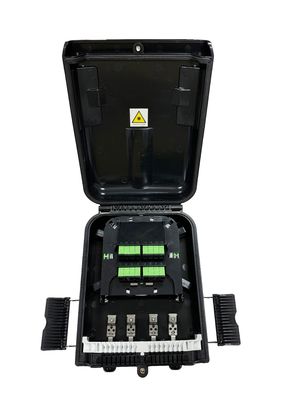

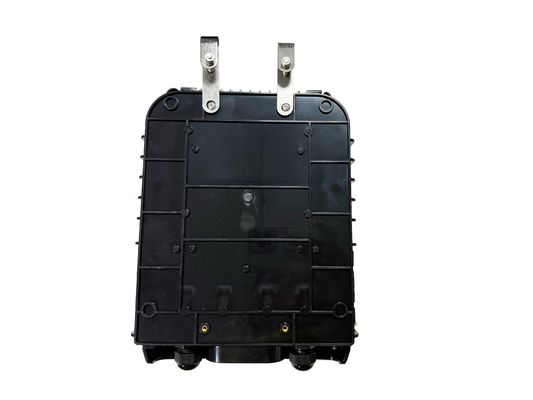

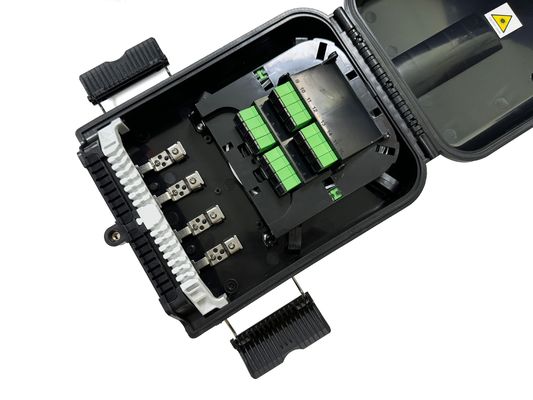

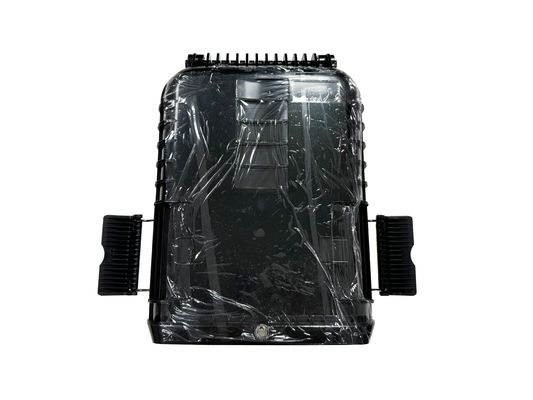

Rzeczywiste zdjęcia
