| MOQ: | 100 PCS |
| Cena £: | negocjowalne |
| Standardowe opakowanie: | 1pc / box, 10pcs/ carton box |
| Okres dostawy: | 5days after pay |
| metoda płatności: | T/T or western Union |
| Wydajność dostaw: | 50,000pcs per month |

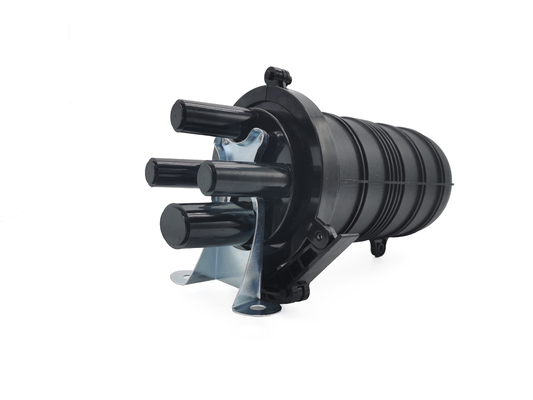

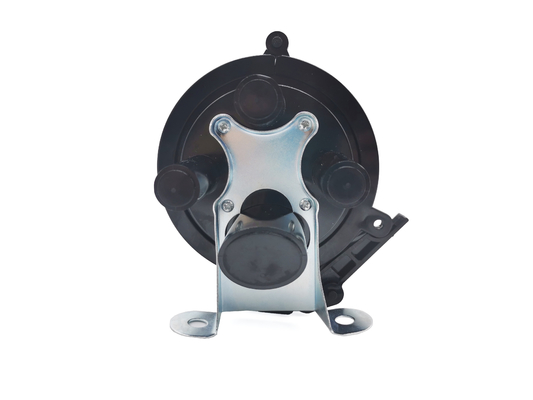

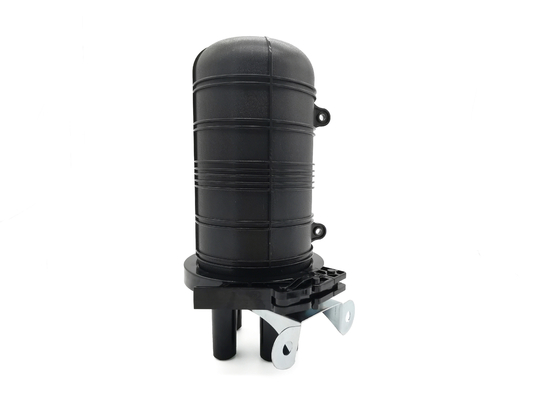

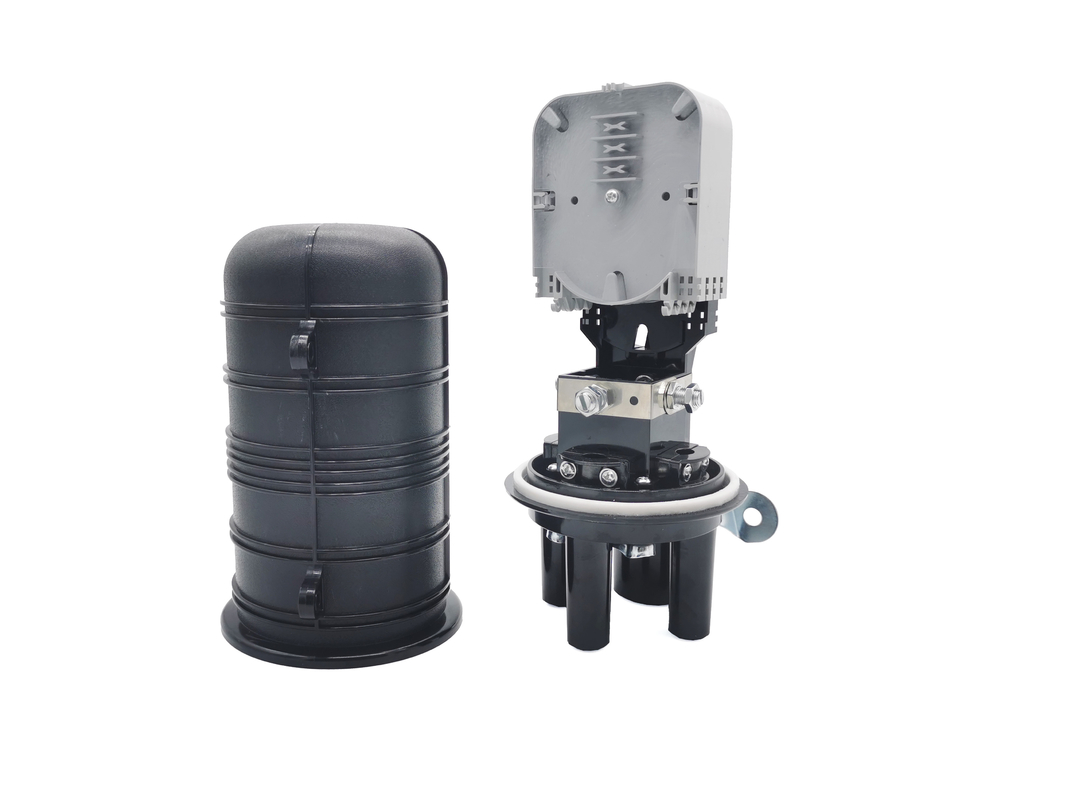

48 rdzeni IP68 FTTH Mini Dome Światłowodowe zamknięcie złącza Uszczelka termokurczliwa do montażu ściennego
Niniejsza instrukcja instalacji dotyczy zamknięć splotów światłowodowych (zwanych dalej w skrócie FOSC), jako wskazówki dotyczące prawidłowej instalacji.
Funkcje mini zamknięcia FTTH
Specyfikacja złącza światłowodowego
|
Wymiar zewnętrzny (wysokość x średnica) |
288 mm × 178 mm |
|
Waga (bez pudełka zewnętrznego) |
1800 g — 1910 g |
|
Liczba portów wlotowych/wylotowych |
4 części |
|
Średnica kabla światłowodowego |
Φ8 mm ~ Φ16 mm |
|
Pojemność FOSC |
Bunchy: 4-48 (rdzenie) |
|
Rozmiar okładki FOSC |
Wysokość x średnica: 208 mm x 132 mm |
|
Pojemność kasety światłowodowej (FOST). |
Pęczek: 4,6,8,12,(rdzenie) |
|
Taca do przechowywania włókien |
1 szt |
Zamknięcie złącza jest całkowicie zamknięte za pomocą samoblokującego zacisku i wodoodpornego pierścienia IP68, a każdy port kablowy jest wewnętrzny za pomocą metalowych śrub i elementów mocujących.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -

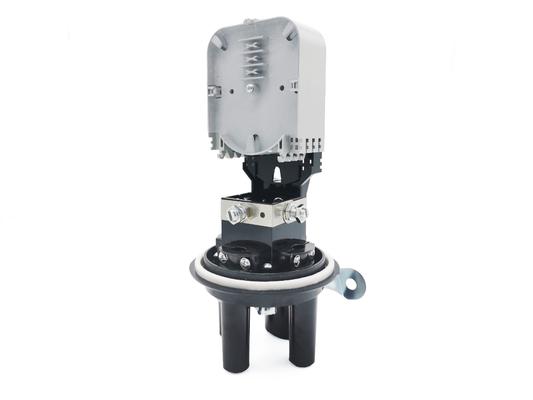

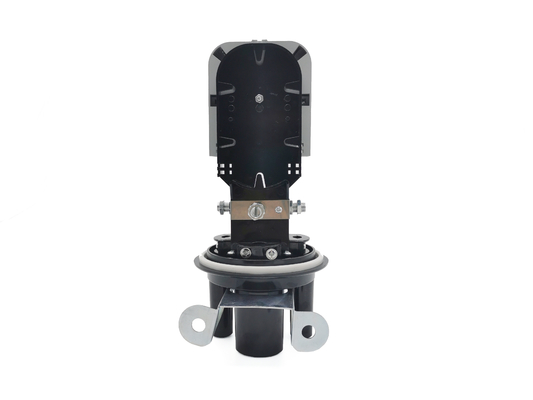

Maks.pomieścić 4 sztuki tacek do łączenia, każda taca mieści 6 włókien na warstwę, 12 rdzeni z dwoma włóknami, łącznie maksymalnie 48 rdzeni;Tylna taca na włókna jest przymocowana do dołu za pomocą śrub i zapewnia dużą powierzchnię do zarządzania.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
Lista akcesoriów do skrzynek światłowodowych:
|
NIE. |
przedmiot |
Stosowanie |
|
1 |
Termokurczliwe rękaw ochronny |
Ochrona spawów włókien |
|
2 |
Nylonowy krawat |
Umocowanie włókna za pomocą powłoki ochronnej |
|
3 |
Przewód uziemiający |
Przejście pomiędzy urządzeniami uziemiającymi |
|
4 |
Tkanina ścierna |
Drapanie kabli światłowodowych |
|
5 |
Papier do etykietowania |
Etykietowanie włókien |
|
6 |
Klucz specjalny |
Montaż i dokręcanie nakrętki wzmocnionego rdzenia i nakrętki (plastikowej) rury wlotowej/wylotowej |
|
7 |
Papier pomiarowy |
Do pomiaru obwodu, którego średnica jest powiększona z taśmą uszczelniającą |
|
8 |
Taśma uszczelniająca |
Zwiększona średnica kabla światłowodowego pasującego do pierścienia uszczelniającego. |
|
9 |
Taśma izolacyjna |
Zwiększona średnica kabla światłowodowego dla łatwego mocowania |
|
10 |
Metalowa obręcz |
Do montażu na ścianie i mocowania na słupie |
|
11 |
Rurka buforowa
|
Połączony z włóknami i zamocowany za pomocą FOST, bufora zarządzającego. |
|
12 |
Środek osuszający |
Umieścić w FOSC przed uszczelnieniem w celu wysuszenia powietrza |
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
Warunki pracy:
Specyfikacja techniczna:
1. Skuteczność uszczelnienia: po zamknięciu pudełka napompuj do wewnątrz do 100 kPa (nadmuchanie dotyczy tylko
modele z otworem wentylacyjnym), a następnie po 15 minutach zamoczyć w wodzie o normalnej temperaturze
przy stałej obserwacji nie ma bańki, którą można by przelać.
2. Rezystancja izolacji: rezystancja izolacji pomiędzy metalowym przedmiotem obrabianym a ziemią
większa niż 20kMΩ.
3. Zwiększanie ciśnienia: nie ma przebić ani przeskoków poniżej 15 kVdc/1min pomiędzy elementami metalowymi
kawałek i ziemia.
4. Promień krzywizny włókna 40mm, bez dodatkowych strat wewnątrz korytka spawu.
5. Może wytrzymać osiową wytrzymałość na rozciąganie nie mniejszą niż 1000N.
6. Żywotność: 25 lat.
7. Pozostałe parametry są zgodne z wymaganiami normy YD/T814-1998.
wideo
|
|
