Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy

Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO
Numer modelu OPGW
Minimalne zamówienie 1 KM
Cena Negotiable
Szczegóły pakowania 2 km / rolka lub niestandardowe
Czas dostawy 5 dni roboczych
Zasady płatności T/T lub Western Union
Możliwość Supply 500 km / miesiąc

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Liczba włókien 48 rdzeni, 96 rdzeni OPGW Członek siły drut miedziany w płaszczu aluminiowym
NAZWA Kabel OPGW Średnica kabla 8,7-12,6 mm
Rodzaj włókna Tryb pojedyńczy Pakiet Drewniany bęben
Napięcie 110KV Zakres 250 metrów
High Light

Kompozytowy napowietrzny kabel światłowodowy

,

kabel światłowodowy OPGW

,

kabel światłowodowy 110KV

Zostaw wiadomość
opis produktu

Kompozytowy napowietrzny kabel optyczny światłowodowy OPGW 48Core 96 rdzeni





Kompozytowy napowietrzny kabel optyczny z włókna optycznego OPGW to napowietrzny przewód uziemiający zawierający włókna optyczne, które są umieszczone w przewodzie uziemiającym napowietrznej linii przesyłowej wysokiego napięcia, tworząc światłowodową sieć komunikacyjną na linii przesyłowej.Posiada podwójne funkcje napowietrznego przewodu uziemiającego i komunikacji optycznej, stosowane głównie w liniach komunikacyjnych systemów przesyłowych napięcia napowietrznego 110KV, 220KV, 500KV, 750KV;Można go również zastosować do zastąpienia istniejącego przewodu uziemiającego starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznych linii komunikacyjnych, przesyłania prądu zwarciowego i zapewnienia ochrony odgromowej.



Dzięki oplotowi z drutu metalowego kable optyczne OPGW są niezawodne, stabilne i wytrzymałe.Dzięki połączeniu napowietrznych przewodów uziemiających i kabli optycznych, w porównaniu z innymi metodami stosowania kabli optycznych, nie tylko skraca to czas budowy, ale także oszczędza koszty budowy.Jednocześnie kable optyczne OPGW można dostosować za pomocą specjalnych konstrukcji zgodnie z potrzebami użytkownika.

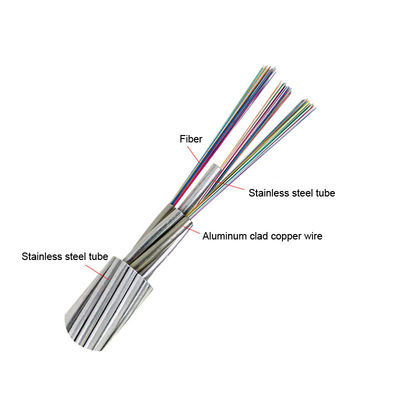

Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 0

Funkcje kabla OPGW

  • Dzięki zastosowaniu zaawansowanej technologii produkcji stali nierdzewnej rury są wypełnione związkami blokującymi wodę;
  • Prąd zwarciowy powoduje niewielkie wzajemne zakłócenia między siecią energetyczną a siecią komunikacyjną;
  • Nadmierna długość światłowodu i skręcony skok rdzenia kabla sprawiają, że kabel optyczny nie jest poddawany działaniu siły podczas maksymalnego napięcia roboczego;
  • Zwarta konstrukcja o dużej wytrzymałości na rozciąganie;
  • Podobnie jak w przypadku powszechnie stosowanych specyfikacji przewodu uziemiającego, jest on bardzo wygodny w instalacji i może bezpośrednio zastąpić oryginalny przewód uziemiający;
  • Stosowany powszechnie do linii o wysokim napięciu przekraczającym 110 kV i dużej rozpiętości (powyżej 250 M);
  • Łatwe w utrzymaniu, łatwe do rozwiązania problemy związane z przekraczaniem linii i mogą zaspokoić potrzeby dużych przejazdów liniowych;
  • Zewnętrzna warstwa kabla optycznego to konstrukcja stalowa pokryta aluminium, która nie ma wpływu na korozję i degradację pod wysokim napięciem;
  • Podczas budowy kabli optycznych konieczne są przerwy w dostawie prądu, co skutkuje znacznymi stratami.Stosowane kable optyczne OPGW są powszechnie stosowane w nowych liniach;
  • Im większy prąd zwarciowy, tym bardziej konieczne jest zastosowanie dobrych przewodników jako pancerza, co odpowiednio zmniejsza wytrzymałość na rozciąganie.Jednakże, gdy wytrzymałość na rozciąganie jest stała, aby zwiększyć obciążalność prądową zwarciową, jedynym sposobem jest zwiększenie pola przekroju poprzecznego metalu, co prowadzi do wzrostu średnicy i ciężaru kabla oraz wytrzymałości wieży liniowej należy odpowiednio zwiększyć.



Parametry techniczne kabla światłowodowego

Rodzaj kabla Pole przekroju poprzecznego (mm2) Znamionowa siła zrywająca (KN) Średnica kabla (mm) Masa kabla (kg/km)
OPGW 40 54 8.7 313
50 61,4 9.6 348
60 62,7 10.8 391
70 80,8 11.4 478
80 84,6 12 538
90 57,3 12.6 587
Temperatura przechowywania i użytkowania: -20 ℃~+60 ℃ (powyższe dane służą wyłącznie celom informacyjnym)



Zalety OPGW



1. Rurociąg ze stali nierdzewnej: 2. Rdzeń z włókna ochronnego z miedzi pokrytej aluminium,

Doskonała odporność nieelektryczna, z dobrymi właściwościami mechanicznymi przy rozciąganiu

działanie antykorozyjne i niełatwe do starzenia i kompresji

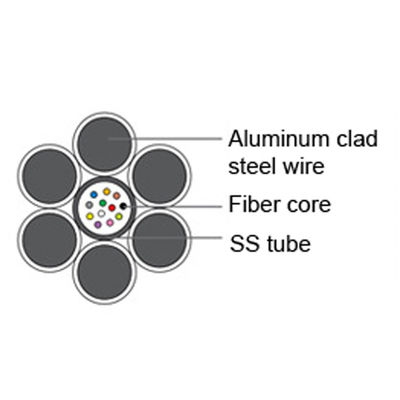

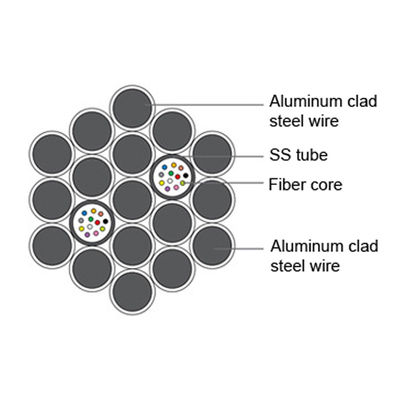

Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 1  Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 2

3. Kompozytowy przewód uziemiający i optyczny 4. Pasta z importowanego włókna zmniejsza siłę tarcia

jako przewód odgromowy do transmisji po włóknie i przedłuża jego żywotność

linii, aby uniknąć błędów w komunikacji

Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 3  Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 4

5. Rdzeń światłowodowy klasy A, niskie straty, duża prędkość, 6. Dokładne testy, OTDR precyzyjnie wykrywa tłumienie

i stabilną transmisję każdej linii światłowodowej.

Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 5  Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 6



Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 7

Kompozytowy napowietrzny kabel światłowodowy OPGW 48/96 rdzeni, tryb pojedynczy 8
