Okrągły kabel FTTH z podwójną osłoną Zewnętrzny wewnętrzny kabel światłowodowy 4,6 mm GJYFJH

Name: Okrągły kabel FTTH z podwójną osłoną Zewnętrzny wewnętrzny kabel światłowodowy 4,6 mm GJYFJH
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJH
Price: 29.18 USD
Availability: InStock

Nazwa marki:	YINGDA
Numer modelu:	GJYFJH
MOQ:	10 km
Cena £:	negocjowalne
Czas dostawy:	5 dni roboczych
Warunki płatności:	T/T lub Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO

Liczba włókien:

2 rdzenie

Członek siły:

Przędza aramidowa

NAZWA::

Kabel zewnętrzny GJYFJH

Kolor kabla:

Czarny

Średnica kabla:

4,6 mm

Rodzaj włókna::

G657A2

Pakiet::

Drewniany bęben

zewnętrzna kurtka:

LSZH

Szczegóły pakowania:

2 km / rolka lub niestandardowe

Możliwość Supply:

500 km / miesiąc

Podkreślić:

Okrągły kabel FTTH z podwójną osłoną

kabel światłowodowy 4

6 mm

Opis produktu

Okrągły kabel FTTH z podwójną osłoną na zewnątrz WnętrzSieć światłowodowa4,6 mm GJYFJH

Wchodząc do budynku, wystarczy zdjąć zewnętrzną osłonę kabla, aby odsłonić wewnętrzną powłokę ognioodporną.Operacja jest szybka i umożliwia łatwą instalację ze środowiska zewnętrznego do środowiska wewnętrznego bez konieczności stosowania dwóch różnych kabli i złącza kablowego.
Kabel odgałęźny przeznaczony jest przede wszystkim do montażu bezpośredniego, tj. montażu za pomocą zszywek lub zacisków lub prowadzenia wewnątrz tras kablowych i budynków.Ta technika montażu stawia kable wyjątkowo wysokie wymagania pod względem wytrzymałości na zginanie, odporności na zgniatanie i innych parametrów mechanicznych.
Kabel z podwójną osłoną LSZH to kabel światłowodowy typu drop do zastosowań wewnętrznych i zewnętrznych FTTx.Unikalna konstrukcja z podwójnym płaszczem umożliwia instalację kabla na zewnątrz, a także krótkich odcinków w pomieszczeniach zamkniętych.Kabel ma podwójną powłokę trudnopalną Low Smoke, zewnętrzna jest w kolorze czarnym odpornym na promieniowanie UV.
Kabel opadający charakteryzuje się wyjątkowo dobrą odpornością na zginanie dzięki włóknu G657 i wbudowanemu ograniczeniu zginania w konstrukcji kabla.Kabel sam będzie kontrolował minimalny promień zgięcia i umożliwił załamanie.

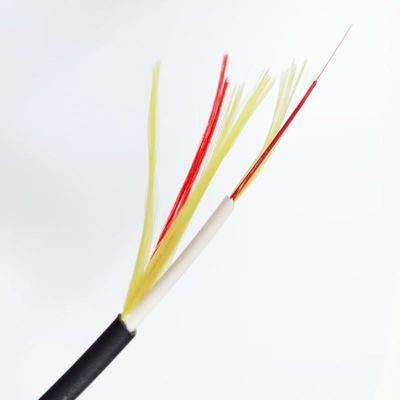

Okrągły kabel FTTH z podwójną osłoną Zewnętrzny wewnętrzny kabel światłowodowy 4,6 mm GJYFJH 0

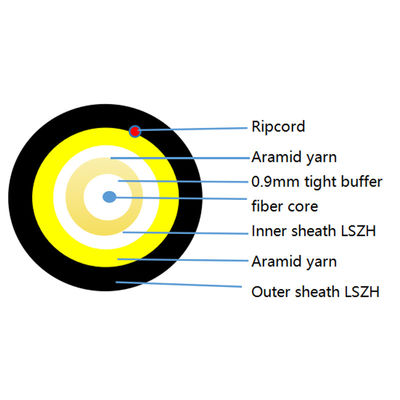

Parametry techniczne kabla światłowodowego z podwójną osłoną

Model	GJYFJH
Liczba włókien	1 rdzeń
Średnica zewnętrzna OD (mm)	4,5±/0,2

Osłona kabla	Materiał	UV LSZH
	Grubość (mm)	0,9±0,1
	średnica zewnętrzna (mm)	3,0±0,1
Kabel wewnętrzny	Materiał	LSZH
	Grubość (mm)	0,5±0,05
	średnica zewnętrzna (mm)	0,85±0,05
Bufor	Materiał	LSZH
	Masa nominalna t (kg/km)	24
Maksymalna wytrzymałość na rozciąganie (N)	Długoterminowy	120
Maksymalna wytrzymałość na rozciąganie (N)	Krótkoterminowe	240
Min. Promień gięcia (mm)	Statyczny	10D
Min. Promień gięcia (mm)	Dynamiczny	20D
Maksymalna odporność na zgniatanie (N/100 mm)	Długoterminowy	300
	Krótkoterminowe	1000
Członkowie Siły	Przędza aramidowa
Ochrona środowiska	Zgodny z RoHS
Przechowywanie lub transport	-20 ~ 70 ℃
Operacja Temperatura	-20 ~ 60 ℃

Charakterystyka światłowodu G657A2

Charakterystyka	Warunki	Określone wartości	Jednostki
Charakterystyka geometryczna
Średnica okładziny	125,0±0,7	µm
Okładzina nieokrągła	≤0,7	%
Średnica powłoki	245±5	µm
Błąd koncentryczności powłoki/płaszcza	≤12	µm
Powłoka nieokrągła	≤6,0	%
Błąd koncentryczności rdzenia/płaszcza	≤0,5	µm
Kędzior	≥4	M
Właściwości optyczne
1310nm	≤0,35	dB/km
1383nm	≤0,35	dB/km
1550nm	≤0,21	dB/km
Osłabienie	1625nm	≤0,23	dB/km
Tłumienie a długość fali maks.Różnica	1525 ~ 1575 nm	≤0,02	MHz*km
1285 ~ 1330 nm	≤0,03	MHz*km
Długość fali zerowej dyspersji	1300 ~ 1324	nm
Zerowe nachylenie dyspersji	≤0,092	ps/(nm2*km)
Dyspersja w trybie polaryzacyjnym
Maksymalne pojedyncze włókno PMD	≤0,1	ps/km1/2
Wartość łącza projektu PMD	≤0,06	ps/km1/2
Typowa siła	0,04	ps/km1/2
Długość fali odciętej kabla	≤1260	nm
Średnica pola trybu	1550nm	9,3 ~ 10,3	µm
1310nm	8,4 ~ 9,3	µm
Grupowy współczynnik załamania światła	1550nm	1,467
1310nm	1,466
Charakterystyka środowiska	1310nm, 1550nm i 1625nm
Cykl temperaturowy	-60 ℃ do + 85 ℃	≤0,05	dB/km
Cykl temperaturowo-wilgotnościowy	-10℃ do +85℃, 4% do 98% wilgotności względnej	≤0,05	dB/km
Zanurzenie w wodzie	23 ℃, 30 dni	≤0,05	dB/km
Duchota	85 ℃, 30 dni	≤0,05	dB/km
Wilgotne ciepło	85 ℃, 85% wilgotności względnej, 30 dni	≤0,05	dB/km
Specyfikacja mechaniczna
Test dowodowy	≥9,0	N
	≥1,0	%
	≥100	kpsi
Straty wywołane zginaniem makro
1 Obraca się o promieniu 5 mm	1550nm	≤0,15	dB
1 Obraca się o promieniu 5 mm	1625 mm	≤0,45	dB
1 Obraca się o promieniu 7,5 mm	1550nm	≤0,08	dB
1 Obraca się o promieniu 7,5 mm	1625 mm	≤0,25	dB
1 Obraca się o promieniu 10 mm	1550nm	≤0,03	dB
1 Obraca się o promieniu 10 mm	1625 mm	≤0,10	dB
Siła paska powłoki	Typowa średnia siła	1,5	N
Siła szczytowa	≥1,3 ≤8,9	N
Parametr podatności na korozję naprężeniową dynamiczną	27

Cechy

Element wzmacniający przędzę aramidową o wysokiej wytrzymałości zapewnia wysoką wytrzymałość na rozciąganie i długoterminową stabilność transmisji
Mała średnica zewnętrzna, lekka, trudnopalna, łatwa do usunięcia, niskie tłumienie, fizycznie miękka
Bezpośrednie łączenie pomiędzy ciasnymi kablami buforowymi i nie wymaga skrzynek połączeniowych ani pigtaili
Nadaje się do instalacji, obsługi i wygodny w konserwacji

Aplikacja

Kabel łączący budynek z budynkiem
Miękki kabel wewnętrzny wzdłuż ściany, sufitu, pomiędzy warstwami i w kanałach
Podłącz pigtaile, szybkie złącza i kable krosowe do sprzętu komunikacyjnego
