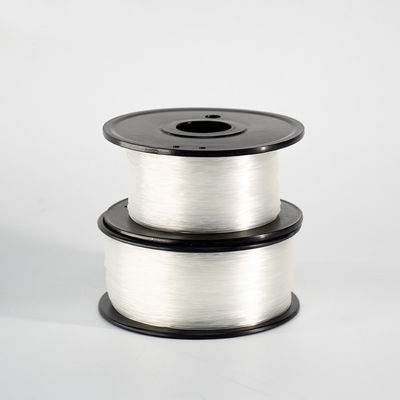

Niewidoczny kabel światłowodowy FTTH G657 Przezroczysta osłona Okablowanie wewnętrzne 0,9 1,2 mm PVC

W projekcie FTTH okablowanie wewnętrzne użytkownika końcowego jest najbardziej nośne i należy wziąć pod uwagę wiele czynników, takich jak zapewnienie bezpieczeństwa linii, estetyka wnętrza i ułatwienie budowy.Dlatego pojawiły się niewidzialne kable optyczne.

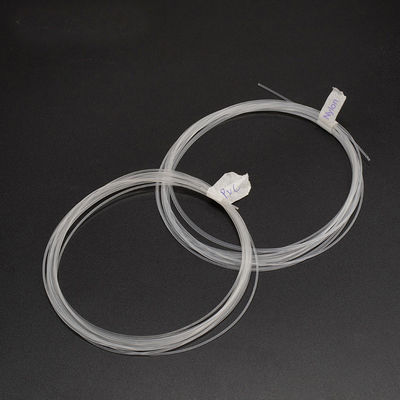

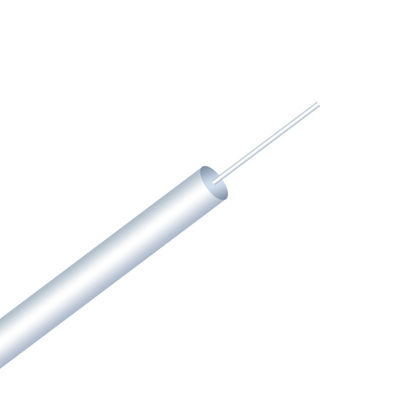

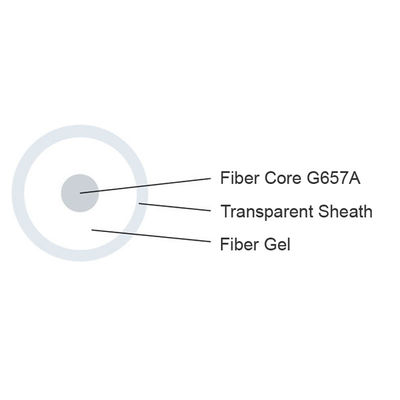

Niewidoczny kabel optyczny to skrót od przezroczystego kabla światłowodowego ze ścisłym buforem, który składa się ze światłowodu G657, żelu światłowodowego i przezroczystej osłony ze ścisłym buforem.O tym, czy warstwę zewnętrzną należy pokryć klejem termotopliwym, zadecydowały rzeczywiste wymagania aplikacji.Każda warstwa jest wytłaczana krok po kroku przy użyciu technologii wytłaczania.Średnica niewidocznego kabla optycznego bez kleju topliwego wynosi 0,9 mm, a średnicy niewidzialnego kabla optycznego z klejem topliwym wynosi 1,2 mm.Niewidoczne osłony kabli mogą być wykonane z materiałów PVC lub nylonowych.Konwencjonalne niewidoczne kable optyczne są wykonane z materiału PVC, ale jeśli wymagania dotyczące twardości są wyższe, można wybrać materiał nylonowy, który ma wyższą twardość i wytrzymałość na rozciąganie.

Zastosowanie niewidocznych kabli optycznych to zastosowanie, w którym użytkownicy nie akceptują stosowania kabla odgałęźnego lub rozwiązują problem utrudnionego wejścia dla użytkowników, szczególnie w starych obszarach mieszkalnych i pomieszczeniach biurowych.Zastosowane włókno to włókno G.657A o minimalnym promieniu gięcia 5 mm.Podczas układania nie ma potrzeby wiercenia gwoździ, wsporników, otworów ani rur na podejściu, co może spowodować uszkodzenie oryginalnej konstrukcji wewnętrznej lub spowodować zagrożenie bezpieczeństwa, takie jak zwisanie i odpadanie kabla w wyniku nieciągłego układania.Jednocześnie, ponieważ kabel jest prawie przezroczysty, nie wpłynie to na estetykę wnętrza.Metoda budowy jest prosta i do ukończenia projektu układania potrzebne są wyłącznie ręczne narzędzia do montażu ogrzewania.

Cechy

• Wysokowydajne włókno odporne na zginanie G657A2
• Podjednostka 900um o konstrukcji kołowej
• Jednostki pomocnicze to niewidoczne mikrokable, które można łatwo odkleić
• Materiały są przyjazne dla środowiska i spełniają wymagania ROHS
• Wysoka intensywność przeciw mrówkom

Parametry techniczne

Kroki operacji

1. Przygotuj kabel optyczny do narzędzia instalacyjnego

2. Za pomocą szczypiec do ściągania izolacji zaciśnij szczelinę naskórkową, nie uszkadzając światłowodu.

3. Za pomocą paznokcia odklej zewnętrzną warstwę skóry o grubości 0,9 mm od szczeliny skórnej.Po obraniu przetnij go nożem na płasko i wyczyść kabel światłowodowy oraz powierzchnię czołową wacikiem nasączonym alkoholem.

4. Montować wzdłuż progu lub listwy przypodłogowej, montować łączniki lub spawać na miejscu.

Prawie niewidoczny po zakończeniu.
