| MOQ: | 2 KM |
| Cena £: | negocjowalne |
| Standardowe opakowanie: | 2km / bęben drewniany |

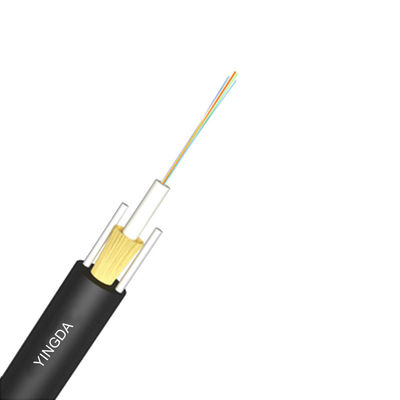

Włókna są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości.Tubki wypełnione są wodoodporną masą wypełniającą.Na zewnątrz luźnej rurki PBT znajduje się przędza aramidowa (kevlar) jako element wzmacniający, a po obu stronach umieszczono dwa równoległe elementy wzmacniające FRP.Kabel jest zakończony osłoną z polietylenu (PE).
Aplikacja
Cechy

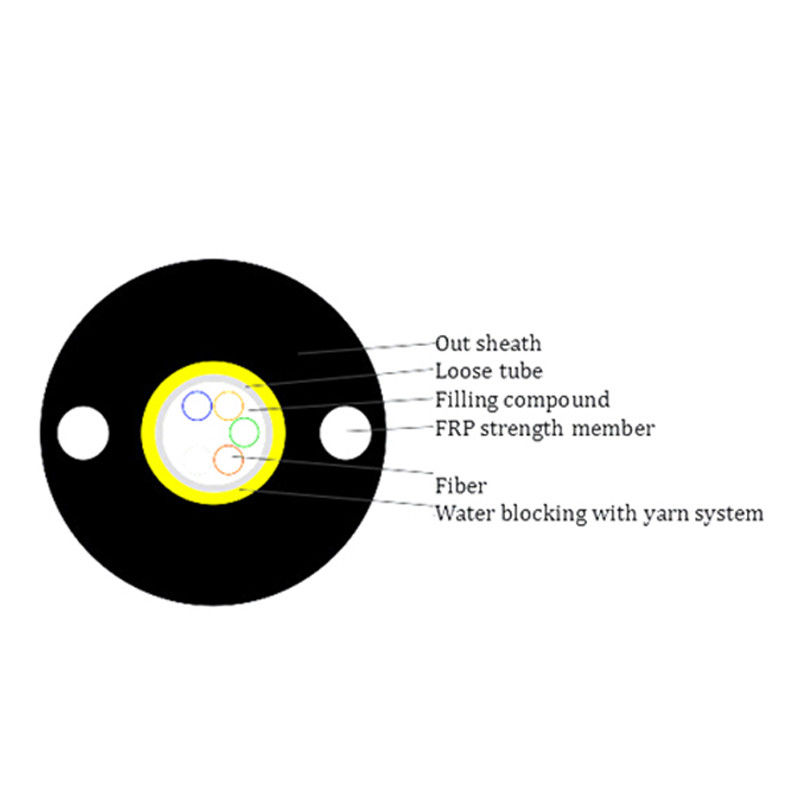

Struktura kabla
| Rodzaj kabla | GYFXTY | |
| Liczba włókien | 2~24 rdzenie | |
| Bariera wilgoci | Taśma blokująca wodę | |
| Luźna rurka | materiał | PBT |
| średnica | Ф2,2 (zewnętrzny/wewnętrzny) | |
| Napełnianie tub | Mieszanka wypełniająca tubę | |
| Członek siły | materiał | FRP |
| średnica | 2 szt | |
| Powłoka zewnętrzna | materiał | PE |
| średnica | 1,8 ± 0,2 mm | |
Kolor włókna
| Liczba włókien na 1 rura 8 rdzeni | 1 | 2 | 3 | 4 | 5 | 6 |
| Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Czerwony | Czarny | Żółty | Fioletowy | Różowy | wodny | |
| Kolory 13~24 zostaną oznaczone czarnym znacznikiem. W przypadku koloru czarnego nie ma potrzeby zaznaczania czarnego znacznika, zamiast tego zostanie użyty kolor naturalny. | ||||||
Charakterystyka mechaniczna kabla
| rdzeń | Średnica kabla | waga |
| 2~24 | 7,2 mm | 45±2kg/km |
| Min. promień gięcia (mm) | Długoterminowy | 10D |
| Minimalne zginanie Promień (mm) | Krótkoterminowe | 20D |
| Min. dopuszczalne Wytrzymałość na rozciąganie (N) | Długoterminowy | 500 |
| Min. dopuszczalne Wytrzymałość na rozciąganie (N) | Krótkoterminowe | 1200 |
| Obciążenie zgniatające (N/100 mm) | Długoterminowy | 300 |
| Obciążenie zgniatające (N/100 mm) | Krótkoterminowe | 1000 |
| Operacja temperatura (℃) | -40+70 | |
| Instalacja temperatura (℃) | -20+60 | |
Charakterystyka włókien
| Styl włókna | Jednostka | SM G652 | SM G652D | MM 50/125 | MM 62,5/125 | MM OM3-300 | |
| Stan | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Osłabienie | dB/km | ≤ | ≤ | ≤ | ≤3,0/1,0 | ≤3,0/1,0 | |
| 0,36/0,23 | 0,34/0,22 | 3,0/1,0 | ---- | ---- | |||
| Dyspersja | 1550nm | PS/(nm*km) | ---- | ≤18 | ---- | ---- | Dyspresja |
| 1625nm | PS/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Przepustowość | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Przepustowość |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| Długość fali zerowej dyspersji | nm | 1300-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
| Zerowe nachylenie dyspersji | nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Maksymalne indywidualne włókno | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Wartość połączenia projektu PMD | PS(nm2*k M) | ≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Długość fali odcięcia światłowodu λc | nm | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
| Odcięcie kabla długość fali λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | hm | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | hm | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| Liczbowy Przysłona (NA) | ---- | ---- | 0,200+/ -0,015 | 0,275+/-0. 015 | 0,200+/-0 .015 | ||
| Krok (średnia dwukierunkowa pomiar) | dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Nieprawidłowości na włóknie długość i punkt | dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Nieciągłość | ||||||
| Różnica w rozproszeniu wstecznym współczynnik | dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 |
| Jednorodność tłumienia | dB/km | ≤0,01 | ≤0,01 | |||
| Średnica rdzenia | hm | 50+/-1,0 | 62,5+/-2,5 | 50+/-1,0 | ||
| Średnica okładziny | hm | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 |
| Okładzina nieokrągła | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 |
| Średnica powłoki | hm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Powłoka/zięba błąd koncentryczny | hm | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 |
| Powłoka nieokrągła | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 |
| Błąd współbieżności rdzenia/płaszcza | hm | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 |
| Zwinięcie (promień) | hm | ≤4 | ≤4 | ---- | ---- | ---- |
Pakiet
| 1. Materiał do pakowania: drewniany bęben |
| 2. Długość opakowania: standardowa długość kabla wynosi 2 km.Na życzenie klienta dostępna jest również inna długość kabla |
