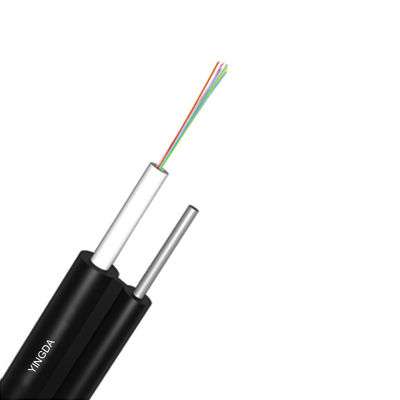

Rysunek 8 Samonośny stalowy kabel światłowodowy GYXTC8Y

Name: Rysunek 8 Samonośny stalowy kabel światłowodowy GYXTC8Y
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

Nazwa marki:	YINGDA
Numer modelu:	GYXTC8Y
MOQ:	2 KM
Cena £:	negocjowalne

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO,SGS

Kurtka kablowa:

czarny

Materiał osłony:

Liczba włókien:

1 rdzeń, 2 rdzenie, ... 12 rdzeni

rozmiar kabla:

3.5*6.5mm

Zastosowanie:

Montaż antenowy FTTH, kanałowy, zakopany, rurociągowy, podziemny

Członek siły:

Stalowy drut

Szczegóły pakowania:

2km / bęben drewniany

Podkreślić:

Kabel światłowodowy z powłoką PE

kabel światłowodowy z drutu stalowego

kabel światłowodowy GYXTC8Y

Opis produktu

Rysunek 8 Samonośny kabel ze włókna optycznego GYXTC8Y

Włókna umieszczane są w luźnej rurze z tworzywa sztucznego o wysokim modulu.i nadaje się do stosowania na zewnątrz, a następnie zewnętrzną osłoną PE, aby chronić ją przed pęknięciem lub złym ciągnięciem.aby utrzymać wystarczająco dobrą wytrzymałość na rozciąganie.

Wykorzystanie kabli włóknistej

Niniejsza specyfikacja obejmuje ogólne wymagania dotyczące samonośnego kable optycznego centralnej rury na podstawie rysunku 8 do montażu antenowego.

Cechy

Siła niemetalowa ma doskonałą zdolność anty-elektromagnetyczną
Udowodniona konstrukcja luźnej rury dla dobrej wydajności
Doskonałe właściwości mechaniczne i środowiskowe
Dobra elastyczność i wydajność gięcia
Mała średnica zewnętrzna, lekka waga, łatwa w montażu

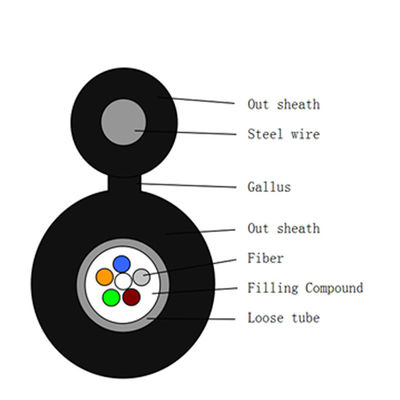

Struktura kabli

Rodzaj kabla	GYXTC8Y
Liczba włókien	2 ~ 12 rdzeni
Bariera wilgotności	System blokowania wody
Członek centralnej siły	materiał	FRP
Członek centralnej siły	średnica	10,4 mm
Członek siły psychicznej	materiał	Włókna stalowe ocynkowane
Członek siły psychicznej	średnica	1.2 mm
Rurka luźna	materiał	PBT
Rurka luźna	średnica	F2.0 mm
Wypełnianie kabli	materiał	Związek wypełniający kable
Obudowa zewnętrzna	materiał	PE
Obudowa zewnętrzna	średnica	10,70±0,2 mm

Kod kolorystyczny włókna

Liczba włókien na Rury 8 rdzeni	1	2	3	4	5	6
	Niebieski	Pomarańczowy	Zielona	Brązowy	Szary	Biały
	7	8	9	10	11	12
	Czerwony	Czarne	Żółty	Violet	Różowa	Akwa

Charakterystyka mechaniczna kabla

rdzeń	Średnica kabla	masę
2 do 24 rdzeni	3.2 * 6,5 mm	55 ±5 kg/km
Min. promienie zgięcia ((mm)	Długoterminowe	10D
Zgięcie min Promień ((mm)	Krótkoterminowe	20D
Min dopuszczalne Wytrzymałość na rozciąganie ((N)	Długoterminowe	600
Min dopuszczalne Wytrzymałość na rozciąganie ((N)	Krótkoterminowe	1500
Obciążenie tłoczeniowe (N/100 mm)	Długoterminowe	600
Obciążenie tłoczeniowe (N/100 mm)	Krótkoterminowe	1500
Operacja temperatura (°C)	-40+70
Instalacja temperatura ((°C)	-15 + 60

Charakterystyka włókien

Rodzaj włókna		Jednostka	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
Warunki		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Zmniejszenie		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Zmniejszenie		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Nie, nie.	- Nie, nie.
Rozproszenie	1550 nm	Ps/(nm*km)	- Nie, nie.	≤ 18	- Nie, nie.	- Nie, nie.	Depresja
Rozproszenie	1625 nm	Ps/(nm*km)	- Nie, nie.	≤ 22	- Nie, nie.	- Nie, nie.
Przepustowość	850 nm	MHZ.KM	- Nie, nie.	- Nie, nie.	¥400	¥160	Szerokość pasma
Przepustowość	1300 nm	MHZ.KM	- Nie, nie.	- Nie, nie.	¥800	¥500
Zerowa długość fali rozproszenia		nm	1300-1324	¥1302, ≤1322	- Nie, nie.	- Nie, nie.	1295 zł, ≤1320
Zerowa nachylenie rozproszenia		nm	≤ 0.092	≤ 0.091	- Nie, nie.	- Nie, nie.	- Nie, nie.
PMD Maksymalna ilość pojedynczego włókna			≤ 0.2	≤ 0.2	- Nie, nie.	- Nie, nie.	≤ 0.11
Wartość łącza projektowego PMD		Ps(nm2*k m)	≤ 0.12	≤ 0.08	- Nie, nie.	- Nie, nie.	- Nie, nie.
Długość fali odcięcia włókna λc		nm	¥ 1180, ≤1330	¥1180, ≤1330	- Nie, nie.	- Nie, nie.	- Nie, nie.
Odcięcie kabli długość fali λcc		nm	≤ 1260	≤ 1260	- Nie, nie.	- Nie, nie.	- Nie, nie.
MFD	1310 nm	- Tak.	9.2+/-0.4	9.2+/-0.4	- Nie, nie.	- Nie, nie.	- Nie, nie.
MFD	1550 nm	- Tak.	10.4+/-0.8	10.4+/-0.8	- Nie, nie.	- Nie, nie.	- Nie, nie.
Numeryczne Wymagania w zakresie:			- Nie, nie.	- Nie, nie.	0.200+/ - 0.015	0.275+/-0. 015	0.200+/-0 .015
Średnia stopnia dwukierunkowego pomiaru)		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10
Nieregularności w zakresie włókien długość i punkt		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10

Brak ciągłości
Zwrotne rozproszenie różnicy współczynnik	dB/km	≤ 0.05	≤ 0.03	≤ 0.08	≤ 0.10	≤ 0.08
Jednorodność tłumienia	dB/km	≤ 0.01	≤ 0.01
Średnica rdzenia	- Tak.			50 plus 1/1.0	62.5+/-2.5	50 plus 1/1.0
Średnica okładzin	- Tak.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Nieokrągłość powłoki	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Średnica powłoki	- Tak.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Powierzchnia błąd koncentryczny	- Tak.	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Nieokrągłość powłoki	%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Błąd koncentryczności rdzenia/obudowy	- Tak.	≤ 0.6	≤ 0.6	≤ 1.5	≤ 1.5	≤ 1.5
Kręgosłup (radiusz)	- Tak.	≤ 4	≤ 4	- Nie, nie.	- Nie, nie.	- Nie, nie.

Informacje o opakowaniu

1Materiał opakowaniowy: bębny drewniane

2Długość opakowania: 2km, 3km, 4km lub na zamówienie.

3. dostosować: logo, numer części, długość, materiał, kolor włókna itp.
