Rysunek 8. Kabel światłowodowy do anteny domowej FTTH, 2 rdzenie z przewodem kurierskim 7*0,33 mm

Name: Rysunek 8. Kabel światłowodowy do anteny domowej FTTH, 2 rdzenie z przewodem kurierskim 7*0,33 mm
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJC8H
Price: 29.18 USD
Availability: InStock

Nazwa marki:	YINGDA
Numer modelu:	GJYFJC8H
MOQ:	10 km
Cena £:	negocjowalne

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO,SGS

Kurtka kablowa:

Czarny

Materiał osłony:

LSZH

Liczba włókien:

1 rdzeń 2 rdzeń, 4 rdzeń

rozmiar kabla:

3,5 mm * 6,5 mm

Drut posłańca:

7 sztuk drutów stalowych 0,33 mm

Aplikacja:

Uchwyt antenowy FTTH

Członek siły:

Przędza aramidowa

Szczegóły pakowania:

2km / bęben drewniany

Podkreślić:

Antenowy kabel odgałęźny FTTH

2-żyłowy kabel odgałęźny FTTH

kabel odgałęźny FTTH Rysunek 8

Opis produktu

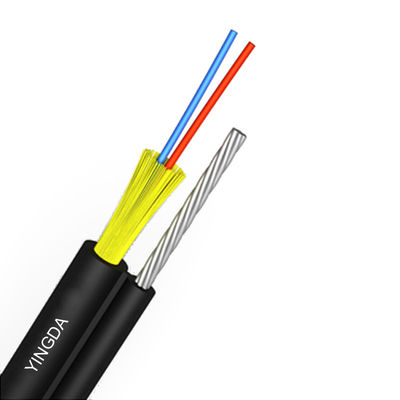

GJYFJC8H FTTH Rysunek 8 Kabel światłowodowy do anteny domowej, 2 rdzenie z przewodem kurierskim 7*0,33 mm

Rysunek 8. Kabel przyłączeniowy będzie podłączony bezpośrednio do domu użytkownika końcowego. Szerokość pasma, długość fali i technologia transmisji nie są ograniczone.Dostępnych jest 7 stalowych linek do podparcia montażu antenowego.Jest dość popularny w przypadku światłowodowej sieci dostępowej ftth

Zastosowanie kabla światłowodowego

Przystosowany do poziomu zewnętrznego i dystrybucji pionowej.
Nadaje się do połączenia ze sprzętem komunikacyjnym.
Komunikacja na odległość i w sieci lokalnej.

Funkcje kabla FTTH

Dobre właściwości mechaniczne i środowiskowe
Właściwości anty-UV spełniają wymagania odpowiednich norm
Właściwości mechaniczne spełniają wymagania odpowiednich norm
Miękkie, elastyczne, łatwe do układania i łączenia oraz o dużej przepustowości transmisji danych

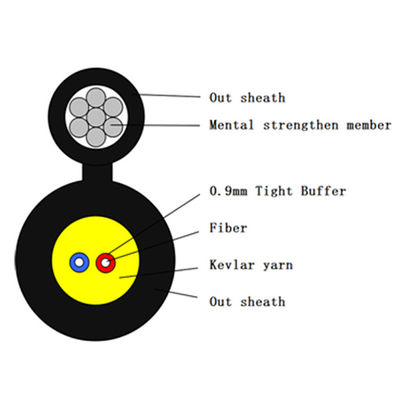

Kabel upuszczającyStruktura

Rzeczy		Opis
Liczba włókien		2 rdzenie
Błonnik	typ	Bufor ścisły G657A
Błonnik	średnica	250µm
Członek siły	materiał	Przędza kevlarowa
Samopomoc Przewód posłańca	materiał	Stalowy drut
Samopomoc Przewód posłańca	średnica	Drut stalowy 1,2 mm (7*0,33 mm)
Powłoka zewnętrzna	materiał	LSZH
Powłoka zewnętrzna	średnica	1,8 ± 0,2 mm
Rozmiar kabla (wysokość * szerokość)		3,5 mm × 6,5 mm
Waga kabla		26 KG ± 1 KG
Zakres temperatur instalacji (℃)		-20+60
Temperatura pracy i transportu (℃)		-40+70
Min. promień gięcia (mm)	Długoterminowy	15D
Minimalne zginanie Promień (mm)	Krótkoterminowe	30D
Min. dopuszczalne Wytrzymałość na rozciąganie (N)	Długoterminowy	500
Min. dopuszczalne Wytrzymałość na rozciąganie (N)	Krótkoterminowe	700
Obciążenie zgniatające (N/100 mm)	Długoterminowy	500
Obciążenie zgniatające (N/100 mm)	krótkoterminowe	1000

Standardowa identyfikacja koloru włókna
NIE.	1	2
Kolor	Niebieski	Pomarańczowy

Specyfikacja światłowodu

Styl włókna		Jednostka	SM G652	SM G652D	MM 50/125	MM 62,5/125	MM OM3-300
Stan		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Osłabienie		dB/km	≤	≤	≤	≤3,0/1,0	≤3,0/1,0
Osłabienie		dB/km	0,36/0,23	0,34/0,22	3,0/1,0	----	----
Dyspersja	1550nm	PS/(nm*km)	----	≤18	----	----	Dyspersja
Dyspersja	1625nm	PS/(nm*km)	----	≤22	----	----
Przepustowość łącza	850nm	MHZ.KM	----	----	≧400	≧160	Przepustowość łącza
Przepustowość łącza	1300nm	MHZ.KM	----	----	≧800	≧500
Długość fali zerowej dyspersji		nm	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Zerowe nachylenie dyspersji		nm	≤0,092	≤0,091	----	----	----
PMD Maksymalne indywidualne włókno			≤0,2	≤0,2	----	----	≤0,11
Wartość połączenia projektu PMD		PS(nm2*k M)	≤0,12	≤0,08	----	----	----
Długość fali odcięcia światłowodu λc		nm	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Odcięcie kabla długość fali λcc		nm	≤1260	≤1260	----	----	----
MFD	1310nm	hm	9,2+/-0,4	9,2+/-0,4	----	----	----
MFD	1550nm	hm	10,4+/-0,8	10,4+/-0,8	----	----	----
Liczbowy Przysłona (NA)			----	----	0,200+/ -0,015	0,275+/-0. 015	0,200+/-0 .015
Krok (średnia dwukierunkowa pomiar)		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10
Nieprawidłowości na włóknie długość i punkt		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10
DiSciągłość
Różnica rozproszenia wstecznego współczynnik		dB/km	≤0,05	≤0,03	≤0,08	≤0,10	≤0,08
Jednorodność tłumienia		dB/km	≤0,01	≤0,01
Średnica rdzenia		hm			50+/-1,0	62,5+/-2,5	50+/-1,0
Średnica okładziny		hm	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1
Okładzina nieokrągła		%	≤1,0	≤1,0	≤1,0	≤1,0	≤1,0
Średnica powłoki		hm	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Powłoka/zięba błąd koncentryczny		hm	≤12,0	≤12,0	≤12,0	≤12,0	≤12,0
Powłoka nieokrągła		%	≤6,0	≤6,0	≤6,0	≤6,0	≤6,0
Błąd koncentryczny rdzenia/płaszcza		hm	≤0,6	≤0,6	≤1,5	≤1,5	≤1,5
Zwinięcie (promień)		hm	≤4	≤4	----	----	----

Pack Informacje

Materiał do pakowania: Drewniany bęben

Długość pakowania: dostępne mogą być standardowe 2 km, 1 km, 3 km, 4 km

Jedwabny nadruk: dostosuj

Znaków:
