70 / 30 Unbalanced Fiber Optic PLC Splitter Single Mode SC APC G657A1 1x9 PLC Splitter

70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9

  • High Light

    G657A1 światłowodowy rozdzielacz PLC

    ,

    jednomodowy światłowodowy rozdzielacz PLC

    ,

    rozdzielacz SC APC 1x9 PLC

  • stosunek podziału
    Rozdzielacz 1x9
  • Rodzaj włókna
    G657A1
  • Strata wtrąceniowa
    2,2 dB / 16,3 dB
  • Złącze
    złącze sc apc
  • Długość fali
    1260 - 1650 nm
  • PDL (maks.)
    0,3 dB
  • Standard
    Telcordia GR-1221 i GR-1209
  • wymiar rury
    60*7*4mm
  • długość wejściowa i wyjściowa
    1 metr
  • Rodzaj kabla
    Ciasny bufor
  • Kolor kabla
    biały, niebieski, kolorowy
  • Średnica kabla
    0,9 mm
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    YINGDA
  • Orzecznictwo
    ISO, CE
  • Numer modelu
    Rozdzielacz PLC 1:9
  • Minimalne zamówienie
    100 sztuk
  • Cena
    negotiable
  • Szczegóły pakowania
    1 szt / pudełko, 80 sztuk / karton
  • Czas dostawy
    5-8 dni po dokonaniu płatności
  • Zasady płatności
    Western Union, T/T, MoneyGram
  • Możliwość Supply
    10 000 szt. miesięcznie

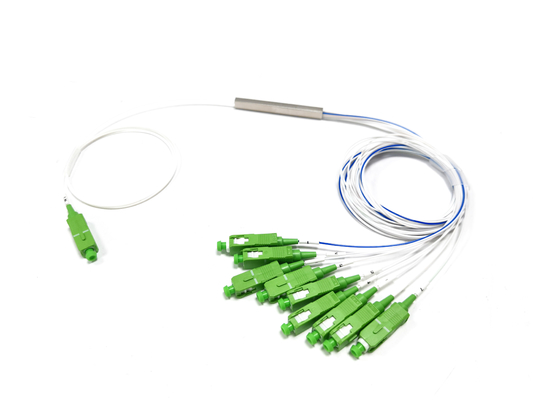

70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9

1:9 1x9 70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy SC APC G657A1 1 metr





Rozdzielacz planarnego obwodu fal świetlnych (PLC) jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodów optycznych z krzemionki do dystrybucji sygnałów optycznych z biura centralnego (CO) do wielu lokalizacji.Rozdzielacze PLC Yingda z pełnym rozmieszczeniem charakteryzują się niewielkimi rozmiarami, wysoką niezawodnością, szerokim zakresem długości fal roboczych i dobrą jednolitością między kanałami.



Cechy

• Niskie straty wtrąceniowe i wysokie straty odbiciowe

• Automatyczny system przesiewowy PDL (dostępny jest bardzo niski PDL)

• Wysoka niezawodność i stabilność

• Złącze może do klasy B

• 100% testowane 3D przez Daisi i Sumix

• Test cyklu w wysokiej i niskiej temperaturze

• 100% test przed dostawą

• Rozwiązanie okablowania FTTH może być zaprojektowane



Rozdzielacz 1x9Specyfikacja

Współczynnik podziału (%) 85/15 80/20 70/30 60/40
Długość fali roboczej (nm) 1260-1650
Rodzaj włókna G657A lub dostosowany
IL maks.(dB) kanał 1 1,6 1,8 2,1 2,7
kanał 2-9 21,0 18,6 16,5 15,1
IL uni(dB) Kanał 2-9 1,8 1,8 1,8 1,8
Strata odbicia (dB) ≥55
Kierunkowość (dB) ≥55
PDL (maks.) 0,3 0,3 0,3 0,3
Jednorodność (maks.) 0,8 0,8 0,8 0,8
Strata zależna od długości fali (dB) ≤0,3
TDL (maks.) 0,5
Temperatura robocza -40 ~+85
Temperatura przechowywania -40 ~+85
Wymiar (mm) / LXWXH Gołe włókno 60x7x4 60x7x4 60x7x4 60x7x4
900um 60x7x4 60x7x4 60x7x4 60x7x4
Pudełko z ABS 120x80x18 120x80x18 120x80x18 120x80x18

Notatka:

1. Określone bez złączy

2. Dodaj dodatkowe straty 0,2 dB, w tym złącza


70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9 0

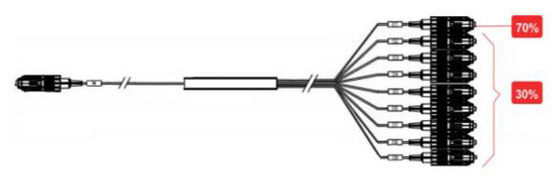

Wyjście rozdzielacza optycznego można podzielić na 70/30 80/20 60/40 lub 85/15% 4 typy, aby odróżnić podział podziału, użyj innego koloru, takiego jak niebieski, aby zaznaczyć, ten specjalny układ 1x9 zapewnia niezrównoważony współczynnik podziału nie równy typy, które mogą spełniać specjalne wymagania i elastyczne zastosowania optyczne i są szeroko stosowane w sieciach 5G FTTR.


70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9 1

Niezrównoważony rozdzielacz 1x9 używa tej samej stalowej rury 60*7*4mm co rozdzielacz 1x8, wejście 1, wyjście 9 = 4*2 + 1 szt. Układ światłowodowy.

Kolor włókna jest kolorowy, luźna tuba 900um może być dostosowana, jak niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny itp., Ze znakami liczbowymi do odróżnienia.


70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9 2

Można stosować wszystkie typy złączy optycznych, np. SC FC LC ST;

polska metoda: UPC, APC

Długość pigtaili wejściowych wyjściowych: 0,5 metra, 1 metr, 1,5 metra itp


Aplikacja

  • Pasywna sieć optyczna (np. EPON, GPON, BPON, FTTX, FTTH itp.)
  • Obsługuje wielu użytkowników w celu współdzielenia jednego interfejsu PON.



70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy rozdzielacz PLC SC APC G657A1 1x9 3

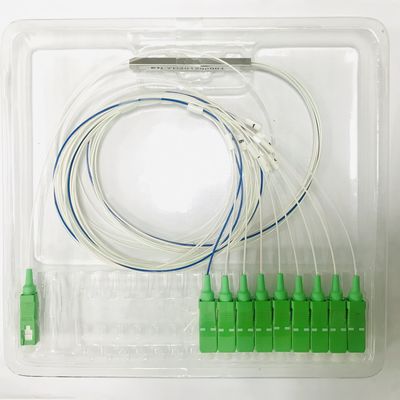

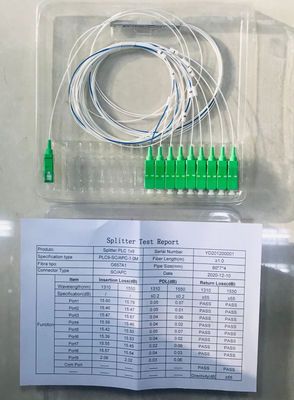

Jeśli kupisz tylko bezblokadowy splitter optyczny 1:9, zapakujesz go w pudełko blistrowe z raportem z testu.Rurka, złącza lub kable zostaną zamocowane w opakowaniu blistrowym z dobrą ochroną.

Wstępnie zakończone złączami i montaż w puszce optycznej lub puszce rozdzielczej są dopuszczalne w fabryce przed dostawą.
