Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego

Miejsce pochodzenia CHINY
Nazwa handlowa YINGDA
Orzecznictwo ISO, CE, ROSH
Numer modelu GJS(04)3Y
Minimalne zamówienie 100 sztuk
Cena Negotiable
Szczegóły pakowania 1 szt. / Pudełko, 10 szt. / Pudełko kartonowe
Czas dostawy 7 dni po otrzymaniu płatności
Zasady płatności T/T, MoneyGram, Western Union

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał Zamknięcie w linii ABS Wymiar 470x180x125mm
Maksymalna pojemność 144 rdzenie pojedyncza skrzynka światłowodowa Porty kablowe Zamknięcie spawu 2 w 2 wyjściach
Średnica kabla max. max. φ22mm φ22mm Ilość tac 6 szt. 24 rdzenie tacki spawów
Waga netto 2,5 kg Temperatura pracy -40 ℃ do + 70 ℃
Podanie zewnętrzna IP68 antena, podziemna, kanałowa, zakopana
High Light

Zamknięcie spawu światłowodowego ABS Inline

,

zamknięcie spawu światłowodowego 2 na 2 wyjścia

,

zakopane zamknięcie spawu światłowodowego

Zostaw wiadomość
opis produktu

144 rdzenie 2 w 2 wyjścia Inline poziome złącze światłowodowe Zakopana obudowa włazu antenowego





Ten produkt jest odpowiedni dla różnych modeli kabli optycznych o różnej strukturze w obrębie φ22mm bezpośredniego i rozgałęzionego połączenia napowietrznego/napowietrznego, rurociągu, bezpośredniego zakopania i układania studni, a także nadaje się do łączenia wszystkich plastikowych lokalnych kabli telefonicznych.



Obudowa spawów światłowodowych Fjedzenie

  • Wszystkie wskaźniki wydajności produktu spełniają wymagania normy krajowej YD/t814-2004
  • Zewnętrzne pudełko jest wykonane z importowanego tworzywa sztucznego o wysokiej wytrzymałości (ABS) i dodanego środka przeciwstarzeniowego do formowania wtryskowego pod wysokim ciśnieniem.Owalny łuk, niewielka waga, wysoka wytrzymałość mechaniczna, duża odporność na korozję, odporność na pioruny, długa żywotność itp.​
  • Metalowe elementy i elementy złączne na zewnątrz obudowy wykonane są ze stali nierdzewnej, co zapewnia wygodę ponownego użycia w różnych środowiskach.
  • Zewnętrzna skrzynka i wlot kabla są uszczelnione samoprzylepnymi (nie wulkanizowanymi) paskami gumowymi, zapewniają niezawodne uszczelnienie i są łatwe do wielokrotnego otwierania, użytkowania i konserwacji
  • Unikalne 3 rodzaje pierścienia kablowego (O-ring) (φ 12,5 mm, 17 mm, φ 20 mm) umożliwiają użytkownikowi elastyczny wybór zgodnie z rzeczywistą średnicą zewnętrzną kabla optycznego, skutecznie zwiększając niezawodność i praktyczność uszczelnienia kabla wlot skrzynki łączącej.​
  • Nałożone na siebie tacki spawów światłowodowych w skrzynce i niezależne izolujące urządzenie uziemiające sprawiają, że konfiguracja pojemności i rozszerzanie włókien oraz uziemienie są elastyczne, wygodne i bezpieczne.
  • Unikalne urządzenie do mocowania wtórnego kabla optycznego sprawia, że ​​instalacja kabla optycznego jest bardziej stabilna i wygodna.​

Specyfikacja skrzynki światłowodowej

MODEL GJS(04)3Y
Wymiar (L * W * H) 465*180*120mm
Maksymalna pojemność 144 rdzenie włókien pęczkowych
Pojemność każdej tacy 24 rdzenie
Maksymalna ilość tac 6 sztuk
Porty kablowe 2 w 2 na zewnątrz
Średnica kabla φ22mm
Waga netto 2,5 kg
Materiał ABS
Promień krzywizny światłowodu ≥ 40mm
Dodatkowa utrata światłowodu ≤ 0,01 dB
Długość zarezerwowanego światłowodu ≥ 1,6m
Zakres temperatury - 40 ℃ ~ + 70 ℃
Odporność na ciśnienie boczne ≥ 2000N/10cm
Odporność na uderzenia ≥ 20nm

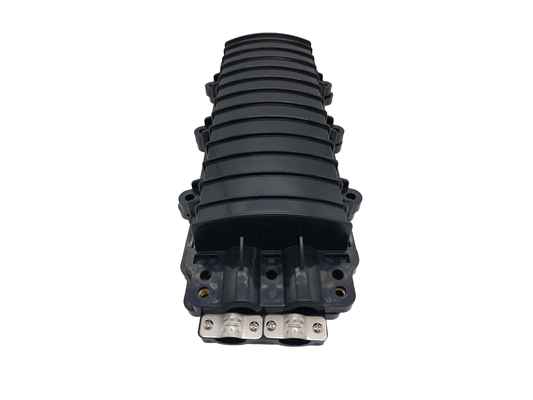

Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego 0

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------------------

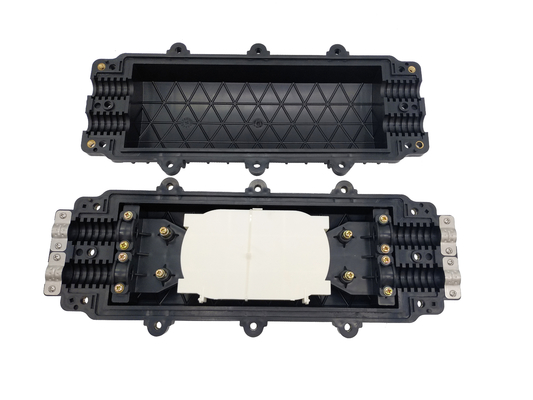

Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego 1

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------------------

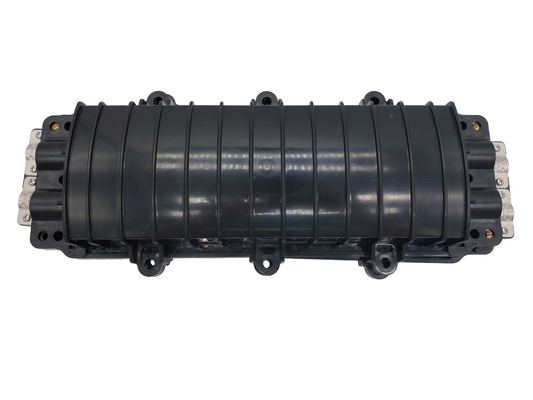

Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego 2

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------------------

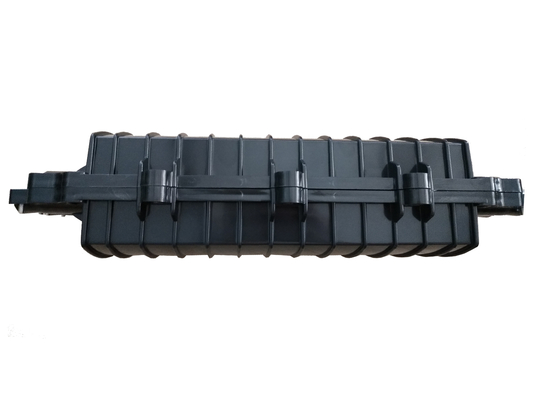

Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego 3

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------------------



Łącznik światłowodowy Standardowe akcesorium

Główny korpus 1 zestaw
Tacki spawów 1-6 sztuk (skonfigurowane zgodnie z wymaganiami)
Rurki termokurczliwe 1-12 torebek (skonfigurowanych zgodnie z wymaganiami) (w tym rurki termokurczliwe, oznaczenie numeryczne, nylonowe opaski, papier ścierny itp.)
Pakiet ze stali nierdzewnej 1 worek (śruby i nakrętki M5*30 2 zestawy, 2 haki, Φ 8 płaskich podkładek, 12 sztuk śrub ze stali nierdzewnej M8 × 12 35, 8 sztuk śrub ze stali nierdzewnej M5 × 20, 4 sztuki części do zaciskania kabli ze stali nierdzewnej, 1 szt. klucz imbusowy)
Plastikowy pakiet akcesoriów 1 woreczek (w tym 2 wtyczki po 8 sztuk każda Φ 12,5, Φ 17 krążków kablowych
Taśma samoprzylepna 1 rolka
Uszczelniacz (opakowanie taśmowe + opakowanie rolkowe) 1 pudełko każdy



Zamknięcie spawu światłowodowego ABS Inline 144 rdzenie 2 w 2 Out zakopana obudowa włazu antenowego 4

Łącznik światłowodowy Kluczowe punkty działania

  1. Wybierz pierścień kablowy odpowiedni do zewnętrznej średnicy kabla optycznego, aby wniknął w kabel optyczny, oderwij kabel optyczny, usuń zewnętrzną osłonę, wewnętrzną osłonę i luźną rurkę, wyczyść i usuń pastę olejową z kabla i pozostaw Długość światłowodu 1,1 ~ 1,6 m i stalowy rdzeń 30 ~ 50 mm.
  2. Zamocuj zacisk kablowy, zamocuj kabel optyczny i zamocuj kabel optyczny, aby wzmocnić stalowy rdzeń.Jeżeli średnica jest mniejsza niż 10 mm, nieruchomą część kabla optycznego należy owinąć samoprzylepną taśmą gumową, aby przed zamocowaniem średnica osiągnęła 12 mm.
  3. Włókno światłowodowe jest wprowadzane do dysku spawalniczego, a rurka termokurczliwa i rurka do topienia ciepła są naciągnięte na dowolne z łączonych światłowodów.Po spawaniu światłowodu przesuń radiator i rurkę do topienia ciepła i załóż trzpień wzmacniający ze stali nierdzewnej (lub kwarcu), aby punkt łączenia światłowodu znajdował się w środku rury ochronnej światłowodu.Podgrzej rurkę ochronną odpowiednio, aby połączyć światłowód i rurkę ochronną w jedno, a zabezpieczone złącze światłowodu jest zaciśnięte w rowku światłowodu (24 rdzenie światłowodu mogą być rozmieszczone na każdym dysku spawalniczym)
  4. Ułóż pozostałe włókna światłowodowe równomiernie na dysku do spawania światłowodów, a następnie wyrównaj i ustaw zwinięte włókna światłowodowe za pomocą nylonowych opasek.Tarcza spawalnicza jest zwykle używana od dołu do góry.Po połączeniu wszystkich światłowodów zakryj górną warstwę krążka spawalniczego i zamocuj.
  5. Zlokalizuj i użyj przewodu uziemiającego zgodnie z wymaganiami projektu technicznego.
  6. Owiń kabel optyczny wokół odpowiedniej pozycji wlotu kabla w osłonie puszki złączy, włóż taśmy uszczelniające w rowki uszczelniające po obu stronach krawędzi osłony puszki złączy, zamknij obie osłony i ściśnij śruby ze stali nierdzewnej.Naprężenie śrub powinno być symetryczne i równomierne do momentu dokręcenia wszystkich śrub.
  7. Zgodnie z wymaganiami dotyczącymi układania samodzielnie zlokalizuj i zamocuj wieszak do układania.
