FTTX Coring YOFC Fujikura OTDR Test Bare Fibre Single Mode 250um G657A
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Długość | 1KM-50KM | Rodzaj włókna | G652D G657A1 G657A2 |
|---|---|---|---|
| Złącze | SC FC ST LC E2000 DIN D4 FDDI SMA | Długość 3mm | 1 ~ 1,5 metra |
| Liczba włókien | 1 rdzeń | Rozmiar bębna | 240 mm (gł.) * 114 mm (wys.) |
| Średnica okładziny | 125 ± 0,7um | Waga netto | 0,8 kg/km, dodaj 0,05 kg/km |
| High Light | Testowe włókno OTDR,nagie włókno YOFC Fujikura,gołe włókno rdzeniowe fttxx |
||
opis produktu

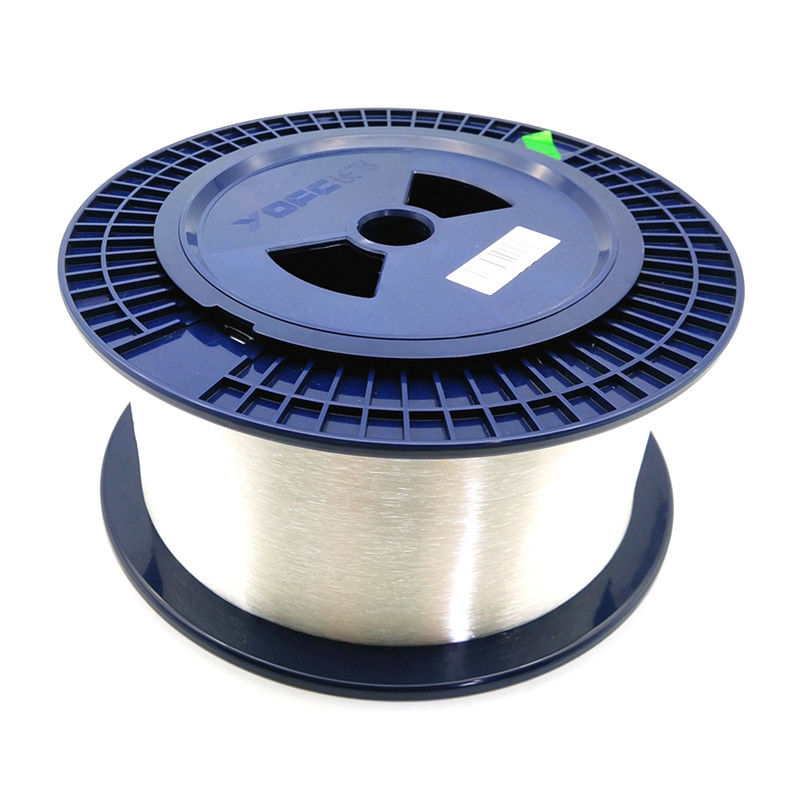

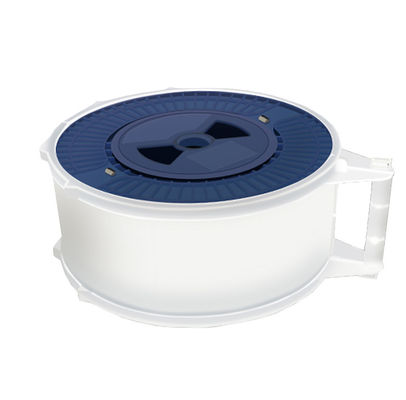

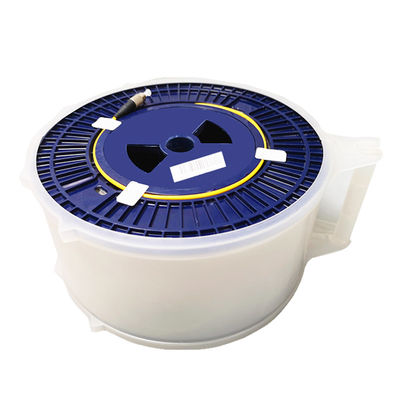

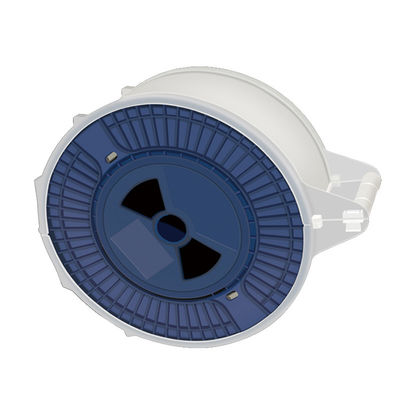

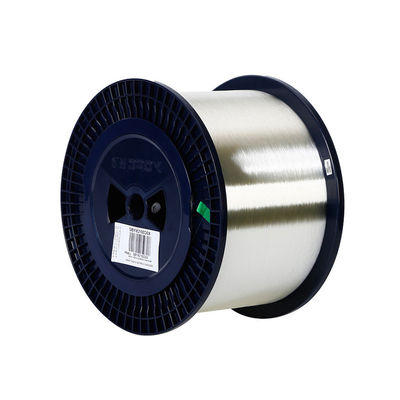

FTTX Coring YOFC Fujikura OTDR Test Bare Fibre Single Mode 250um G657A 1KM-50km w plastikowym bębnie
FUNKCJE
- OTDR + połączenie gołych włókien fiber
- Interfejs niestandardowy: SC FC LC ST E2000 MU DIN D4 FDDI SMA itp
- Włókno dwuprzewodowe z gołym włóknem
- Wysoka prędkość transmisji, niska utrata włókien, silna zdolność przeciwzakłóceniowa, wysokiej jakości wybór materiałów, długa żywotność
- Światłowód może przenosić szybkie łącze szerokopasmowe 10 Mb/s, 100 Mb/s, 1000 Mb/s
- Materiał niemetaliczny służy jako odcięcie przewodzenia światłowodu, a zakłócenia elektromagnetyczne nie są odbierane;
- W linii komunikacyjnej można zmniejszyć liczbę stacji przekaźnikowych i poprawić jakość komunikacji
- Każde światłowód Bare Fibre został dokładnie przetestowany, a wszystkie dane spełniają normę zanim wyjdą z magazynu
Specyfikacja włókna jednomodowego
| POZYCJA | Wartość |
| Średnica trybu | (8,6-9,5)±0,7um |
| Średnica okładziny | 125±1um |
| Odchylenie koncentryczności | ≤0,8um |
| Okładzina z okrągłości | ≤0,2% |
| Odciąć długość fali kabla optycznego | ≤1260um |
| Strata makrozgięcia 1550nm | ≤0,3dB |
| (promień 37,5 mm 100 zwojów) 16xx1Nm | ≤0,3dB |
| Stres przesiewowy | ≥0,69 GPa |
| Długość fali zerowej dyspersji λ | 1300nm≤λ ≤1324nm |
| zerowe nachylenie dyspersji s | ≤0,093ps/um |
| Współczynnik dyspersji modu polaryzacji nienazwanego włókna | ≤xxps (km)1/2 |
| Liczba tłumienia kabla optycznego | 1300nm≤0,3dB/km ≤0,28dB/km |
| rrrr nm- - xx dB/km | |
| 16xx1nm - ≤0,28dB/km | |
| Współczynnik dyspersji trybu polaryzacji kabla optycznego | M -20 segmentów światłowodu |
| Q -0,01% | |
|
PMD-≤0,5ps/(km)1/2 |
Gdy do pomiaru włókna światłowodowego stosuje się optyczne reflektory w dziedzinie czasu (OTDR), czasami można spotkać się z krótkim łączem światłowodu.Przy pomiarach krótkiego łącza światłowodowego często uzyskuje się większą wartość tłumienia (xxdb/km), co uniemożliwia uzyskanie lepszej oceny wskaźnika tłumienia.Dlaczego?
Ze względu na krótkie łącze światłowodowe (na ogół mniej niż 1km), OTDR zmierzył krzywą z pewną zmiennością, co wpłynęło na końcowe obliczenia numeryczne.Wśród parametrów technicznych opisujących OTDR znajduje się wskaźnik dotyczący liniowości.Ogólny wskaźnik OTDR wynosi 0,05db/db (e600c:0.05db/db, n3900a:0.03db/db).W rzeczywistości wskaźnik ten opisuje zakres wahań krzywej OTDR.
Dlatego w przypadku krótkiego włókna dokładność pomiaru OTDR jest kwestionowana.Ten problem jest również częstym problemem, z jakim boryka się zamek OTDR.Więc jakimi metodami możemy zmniejszyć ten wpływ?Jak możemy uzyskać lepszy wynik testu?
1. Dodaj 2 km testowe fałszywe włókno
Efekt będzie zmniejszony wraz ze wzrostem długości włókna dzięki dodaniu testowego fałszywego włókna o długości 2 km.Powinien być dostępny bardziej zadowalający wynik.
Jednak ze względu na wzrost długości i wprowadzenie błędu testowego, metoda ta ma pewne błędy wniesione przez metodę testową.Ale jako dane testowe jakości projektu ma znaczną wartość referencyjną.
2. Zmierz utratę łącza za pomocą źródła światła i miernika mocy optycznej oraz zmierz długość za pomocą OTDR
Postęp pomiaru strat ulega poprawie, ponieważ miernik mocy optycznej mierzy straty łącza zbliżone do standardowej metody pomiaru strat przy użyciu źródła światła.Oczywiście w przypadku światłowodu segmentowego wyższy poziom dokładności rozdzielczości optycznych śmieci pałacowych służy do zmniejszenia błędu.Pomiar długości został uzyskany przez OTDR.Wartość tłumienia długości jednostki można uzyskać dzieląc wartość strat przez wartość długości.
3. Krzywa pomiaru OTDRa jest używana tylko jako odniesienie, a pomiar OTDRa skupia się na usuwaniu przeszkód łącza.
W pomiarach krótkich włókien, krzywa pomiarowa OTDR najlepiej służy jako odniesienie, jako podstawa jakościowa, a nie jako podstawa ilościowa.
