Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC

Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo iso
Numer modelu G652D
Minimalne zamówienie 1 szt
Cena negotiable
Szczegóły pakowania 1 szt/bęben
Czas dostawy 7 dni

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Długość 20 km Rodzaj włókna Corning G652D
Złącze SC / APC Długość 3mm 1 metr
Liczba włókien 1core Rozmiar bębna 240 mm (gł.) * 114 mm (wys.)
Średnica okładziny 125 ± 0,7um Waga netto 0,8 kg/km, dodaj 0,05 kg/km
High Light

OTDR Test Bare Fibre

,

Telecom OTDR Bare Fibre

,

G657A OTDR Bare Fibre

Zostaw wiadomość
opis produktu

Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 20KM



Gdy do pomiaru włókna światłowodowego stosuje się optyczne reflektory w dziedzinie czasu (OTDR), czasami można spotkać się z krótkim łączem światłowodu.Przy pomiarach krótkiego łącza światłowodowego często uzyskuje się większą wartość tłumienia (xxdb/km), co uniemożliwia uzyskanie lepszej oceny wskaźnika tłumienia.Dlaczego?



Ze względu na krótkie łącze światłowodowe (na ogół mniej niż 1km), OTDR zmierzył krzywą z pewną zmiennością, co wpłynęło na końcowe obliczenia numeryczne.Wśród parametrów technicznych opisujących OTDR znajduje się wskaźnik dotyczący liniowości.Ogólny wskaźnik OTDR wynosi 0,05db/db (e600c:0.05db/db, n3900a:0.03db/db).W rzeczywistości wskaźnik ten opisuje zakres wahań krzywej OTDR.



Dlatego w przypadku krótkiego włókna dokładność pomiaru OTDR jest kwestionowana.Ten problem jest również częstym problemem, z jakim boryka się zamek OTDR.Więc jakimi metodami możemy zmniejszyć ten wpływ?Jak możemy uzyskać lepszy wynik testu?



1. Dodaj 2 km testowe fałszywe włókno



Efekt będzie zmniejszony wraz ze wzrostem długości włókna dzięki dodaniu testowego fałszywego włókna o długości 2 km.Powinien być dostępny bardziej zadowalający wynik.



Jednak ze względu na wzrost długości i wprowadzenie błędu testowego, metoda ta ma pewne błędy wniesione przez metodę testową.Ale jako dane testowe jakości projektu ma znaczną wartość referencyjną.



2. Zmierz utratę łącza za pomocą źródła światła i miernika mocy optycznej oraz zmierz długość za pomocą OTDR



Postęp pomiaru strat ulega poprawie, ponieważ miernik mocy optycznej mierzy straty łącza zbliżone do standardowej metody pomiaru strat przy użyciu źródła światła.Oczywiście w przypadku światłowodu segmentowego wyższy poziom dokładności rozdzielczości optycznych śmieci pałacowych służy do zmniejszenia błędu.Pomiar długości został uzyskany przez OTDR.Wartość tłumienia długości jednostki można uzyskać dzieląc wartość strat przez wartość długości.



3. Krzywa pomiaru OTDRa jest używana tylko jako odniesienie, a pomiar OTDRa skupia się na usuwaniu przeszkód łącza.

W pomiarach krótkich włókien, krzywa pomiarowa OTDR najlepiej służy jako odniesienie, jako podstawa jakościowa, a nie jako podstawa ilościowa.

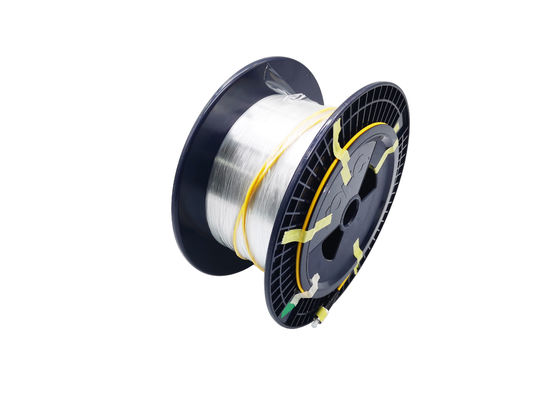

Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 0

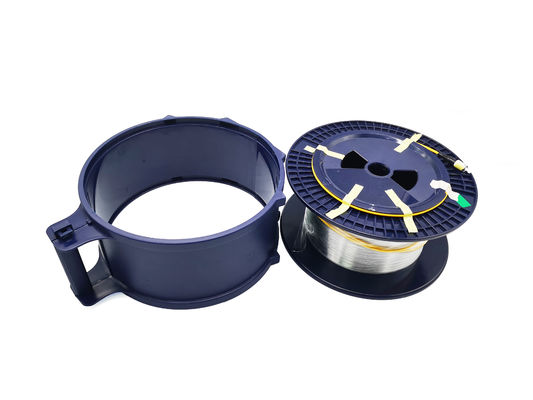

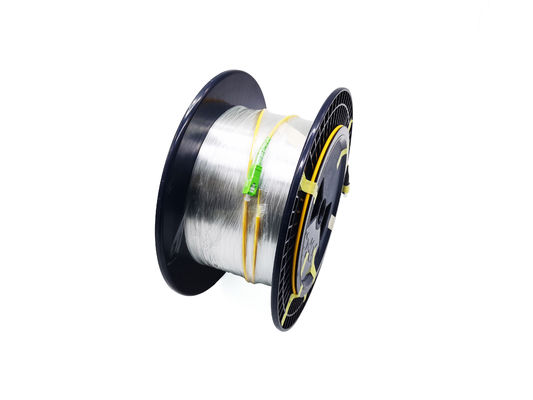

Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 1Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 2

Specyfikacja włókna jednomodowego

POZYCJA Wartość
Średnica trybu (8,6-9,5)±0,7um
Średnica okładziny 125±1um
Odchylenie koncentryczności ≤0,8um
Okładzina z okrągłości ≤0,2%
Odciąć długość fali kabla optycznego ≤1260um
Strata makrozgięcia 1550nm ≤0,3dB
(promień 37,5 mm 100 zwojów) 16xx1Nm ≤0,3dB
Stres przesiewowy ≥0,69 GPa
Długość fali zerowej dyspersji λ 1300nm≤λ ≤1324nm
zerowe nachylenie dyspersji s ≤0,093ps/um
Współczynnik dyspersji modu polaryzacji nienazwanego włókna ≤xxps (km)1/2
Liczba tłumienia kabla optycznego 1300nm≤0,3dB/km ≤0,28dB/km
rrrr nm- - xx dB/km
16xx1nm - ≤0,28dB/km
Współczynnik dyspersji trybu polaryzacji kabla optycznego M -20 segmentów światłowodu
Q -0,01%
PMD-≤0,5ps/(km)1/2



funkcje

  • OTDR + połączenie gołych włókien fiber
  • Interfejs niestandardowy: SC FC LC ST E2000 MU DIN D4 FDDI SMA itp
  • Włókno dwuprzewodowe z gołym włóknem
  • Wysoka prędkość transmisji, niska utrata włókien, silna zdolność przeciwzakłóceniowa, wysokiej jakości wybór materiałów, długa żywotność
  • Światłowód może przenosić szybkie łącze szerokopasmowe 10 Mb/s, 100 Mb/s, 1000 Mb/s
  • Materiał niemetaliczny służy jako odcięcie przewodzenia światłowodu, a zakłócenia elektromagnetyczne nie są odbierane;
  • W linii komunikacyjnej można zmniejszyć liczbę stacji przekaźnikowych i poprawić jakość komunikacji
  • Każde światłowód Bare Fibre został dokładnie przetestowany, a wszystkie dane spełniają normę zanim wyjdą z magazynu

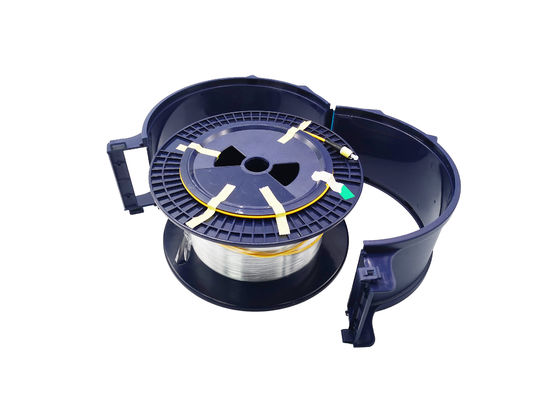

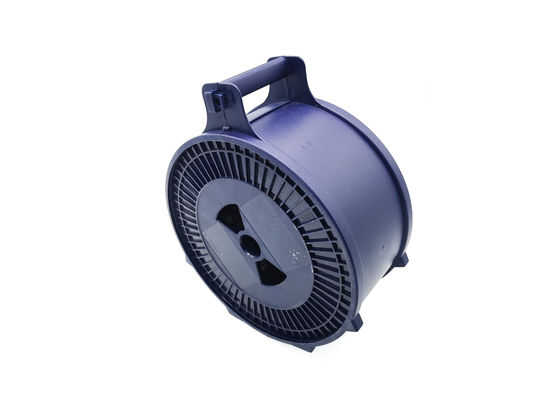

Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 3Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 4Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 5Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 6Telecom OTDR Test Bare Fibre G652D G657A 20 km rdzeniowanie ze złączami SC FC LC 7
