| Nazwa marki: | Yingda |

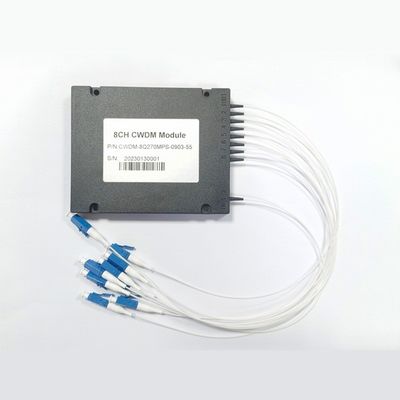

| Numer modelu: | 8CH CWDM 1x8 |
| MOQ: | 100 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 7 dni |
| Warunki płatności: | T/T, Western Union, Moneygram |
CWDM jest niskim-Koszt technologii przesyłowej WDM stosowanej do dostępu do sieci metropolitalnej.Wykorzystuje ogromną przepustowość obszaru o niskiej stratze pojedynczego modu włókna do łączenia światła różnych długości fal w jednym włóknie optyczne do transmisji.
Moduł Mux CWDMCechy
Niski poziom wstawieniaJa...Ossi niskie PDL
WysokikanałIzolacja
Dobra jednolitość między kanałami
Wysoka niezawodność i stabilność
TelcordiaZgodne z przepisami
RoHSZgodne z przepisami
Moduł WDMZastosowanie
üSieci szerokopasmowe
üSieci PON
üCATVsystem
üSystem CWDM
Moduł CWDM Mux DemuxSpecyfikacja
|
Parametry |
Jednostka |
4CH |
8CH |
12CH |
18CH |
|
|
Długość fali roboczej |
nm |
1260~1620 |
||||
|
Przestrzeń kanałowa |
nm |
20 |
||||
|
Długość fali środkowej |
nm |
ITU,ITU+1 |
||||
|
Dokładność długości fali środkowej |
nm |
±0.8 |
||||
|
pasma przepustowe @-0,5 dB |
nm |
±6.5 |
||||
|
Utrata wprowadzenia portu |
dB |
≤1.2 |
≤2.5 |
≤3.5 |
≤3.8 |
|
|
Połączenie Strata |
dB |
≤ 2.0 |
≤ 3.2 |
≤ 4.0 |
≤ 4.3 |
|
|
Izolacja (dB) |
Przyległe |
dB |
≥30 |
|||
|
Nie sąsiadujące |
dB |
≥40 |
||||
|
Ripple |
dB |
≤0.5 |
||||
|
Utrata zależna od polaryzacji |
dB |
≤0.2 |
||||
|
Strata zwrotu |
dB |
≥40 |
||||
|
Dyrektywa |
dB |
≥50 |
||||
|
Władza |
MW |
≤300 |
||||
|
Rodzaj włókna |
/ |
G657.A1 ((rurka 0,9 mm, rurka 2,0 mm) |
||||
|
Długość włókna |
m |
0.5+/-0.05&Dostosowane |
||||
|
Złącze |
/ |
LC/UPC&Customized |
||||
|
Temperatura pracy |
°C |
-20~75 |
||||
UWAGA:
Wszystkie specyfikacje obejmują wszystkie stany polaryzacji i wszystkie temperatury robocze oraz wszystkie określone zakresy długości fali.
Wszystkie dane są bez złączy, utrata wstawienia jednej pary złączy jest mniejsza niż 0,3 dB.
Moduł Mux DemuxDiagram struktury (Odniesienie doponiżej)
Pudełko WDMWymiary mechaniczne (Zwróć się do poniższego)
