| MOQ: | 100 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Standardowe opakowanie: | 1 szt./opakowanie, 10 szt./opakowanie zbiorcze |
| Delivery period: | 7 dni |
| metoda płatności: | T/T, Western Union, Moneygram |
| Wydajność dostaw: | 20000 sztuk miesięcznie |

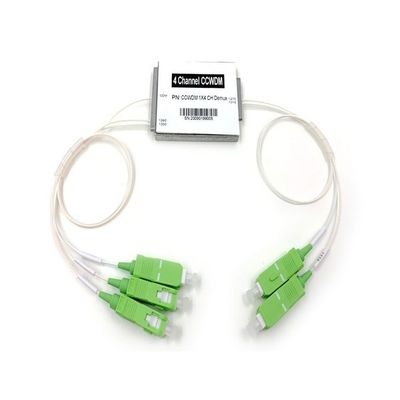

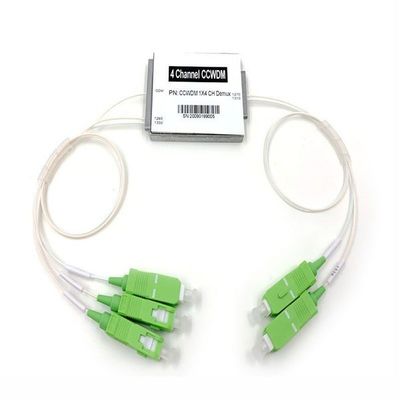

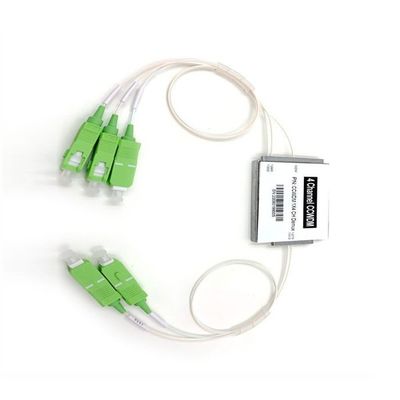

Mini Compact WDM (CCWDM) 4CH Wavelength Division Multiplexer jest zaprojektowany dla sieci CWDM o wieloma długościami fali.Działa na 4 kanałach 20nm, rozmieszczając długości fal ITU Grid CWDM od 1270nm do 1610nmIdealnie nadaje się do pracy z tanimi, nieochłodzonymi laserami.
Z maksymalnie 4 kanałami o niskim rozproszeniu jest to produkt o wysokiej pojemności i niskim koszcie dla sieci 40G/100G, CATV oraz metra lub sieci dostępu.
Yingda dostarcza serię dostosowanych Mini 4CH CCWDM w metalowej skrzynce, aby spełnić różne wymagania dotyczące konfiguracji portu (1310nm i portów aktualizacyjnych), długości fali operacyjnej, typu włókna, długości włókna,Połączenie wejściowe, i łącznik wyjściowy.
Cechy
Niska utrata wstawienia
Wysoka izolacja
Wysoka stabilność i niezawodność
Zastosowanie
Systemy szerokopasmowe
Optyczne wielokrotne dodawanie/upuszczanie
Sieci komunikacyjne metra/dostępu
Instrumenty światłowodowe
Specyfikacja
|
Parametry |
Jednostka |
Wartość badania |
||||
|
Utrata wstawienia (23°C) |
dB |
1490 |
1510 |
1530 |
1550 |
|
|
Utrata zależna od polaryzacji |
dB |
0.08 |
0.06 |
0.08 |
0.06 |
|
|
Izolacja |
Przyległe |
dB |
≥30 |
|||
|
|
Nie sąsiadujące |
dB |
≥40 |
|||
|
Wrzęs kanału |
dB |
≤0.5 |
||||
|
Dyrektywa |
dB |
≥50 |
||||
|
Strata zwrotu |
dB |
≥45 |
||||
|
Temperatura pracy |
°C |
-10 ~ +70 |
||||
|
Temperatura przechowywania |
°C |
-40 ~ +85 |
||||
|
Przekazywanie mocy |
mW |
300 |
||||
|
Złącze |
- |
FC/APC |
||||
|
Rodzaj włókna |
- |
G657A2 z 900um luźną rurą |
||||
|
Długość fiby |
M |
0.5 |
||||
Specyfikacja wydajności
|
Parametry |
Wartość |
jednostka |
|
|
Długość fali roboczej |
1260-1620 |
nm |
|
|
Kanał |
1490, 1510, 1530, 1550 |
nm |
|
|
Odległość kanału |
20 |
nm |
|
|
Przekaźnik kanału(@ -0,5dBszerokość pasma) |
±6.5 |
nm |
|
|
Utrata wstawienia |
≤ 1.7 |
dB |
|
|
Izolacja |
Przyległe |
≥ 30 |
dB |
|
Nie sąsiadujące |
≥ 40 |
dB |
|
|
Wskaźnik czułości do temperatury utraty wstawienia |
≤ 0.5 |
dB |
|
|
Zmiana temperatury w zakresie długości fali |
≤ 0.002 |
nm/°C |
|
|
Utrata zależna od polaryzacji |
≤ 0.2 |
dB |
|
|
Dystrybucja w trybie polaryzacji |
≤ 0.2 |
PS |
|
|
Ripple |
≤ 0.5 |
dB |
|
|
Dyrektywa |
≥ 50 |
dB |
|
|
Strata zwrotu |
≥ 45 |
dB |
|
|
Maksymalna moc przekazywana |
300 |
mW |
|
Temperatura pracy |
-40 ~ +85 |
°C |
|
Temperatura przechowywania |
-40 ~ +85 |
°C |
|
Rodzaj włókna |
900 mm, rury luźne białe, G657A1 |
|
|
Długość włókna |
0.15+0.02 |
m |
|
Złącze |
FC/UPC |
|
|
Wielkość opakowania |
21 razy 12,9 razy 6.4 |
mm |
UWAGA:
Wskaźnik ten odpowiada wyłącznie produktowi bez złącza..
