| Nazwa marki: | YINGDA |
| Numer modelu: | - Nie, nie. |
| MOQ: | 100 sztuk |
| Cena £: | 0.2USD-100USD |
| Czas dostawy: | 7 dni po dokonaniu płatności |
| Warunki płatności: | Western Union, T/T |

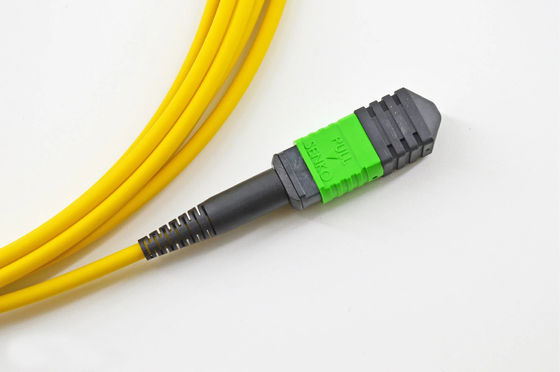

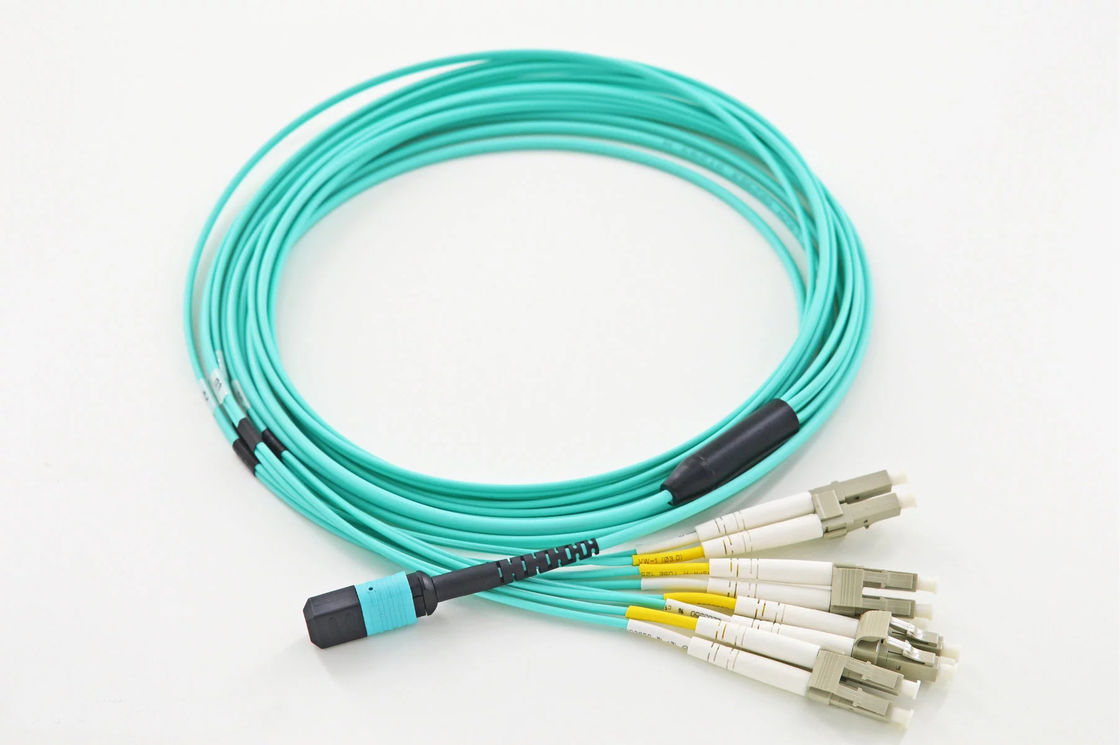

YINGDA High Speed 8 Fiber MPO Male to LC OM3 Fanout Patch Cord Single Mode 9/125um Breakout 100G 400G

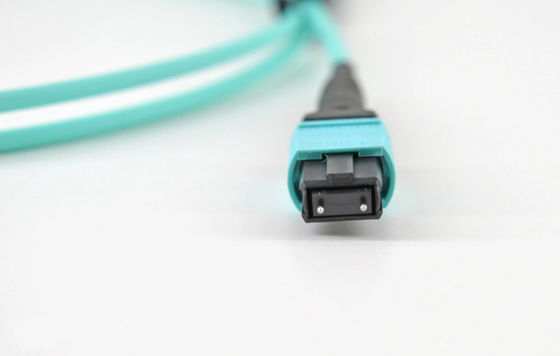

Kabel do płatków światłowodowych MPO/MTPskłada się z kablu światłowodowego wielojadrowego i odpowiadającego mu 4/8/12/24 jądra wysokiej gęstości złącza MPO MTP. Złącze może być płci żeńskiej lub męskiej z pinem przewodnikiem. Kabel z 4-144core,jedno- lub wielo-tryb, światłowód jednowarunkowy, w tym G652D G657A G657A2, światłowód wielowarunkowy, w tym 62,5/125um. 10G OM2/OM3/OM4, lub kabel wielowarunkowy 10G wrażliwy na gięcie.
Yingda ma silną zdolność projektowania i produkcji produktów MPO MTP, możemy dostarczyć produkty z pigtails do wymagań klientów.Wszystkie produkty dostarczone z doskonałą wydajnością i niezawodnością. Większość naszych produktów jest marki SENKO, lub marki USCONEC. Jeśli nie jest dostosowany, będzie używać części łączników MADE IN CHINA, prosimy o uprzejmość.

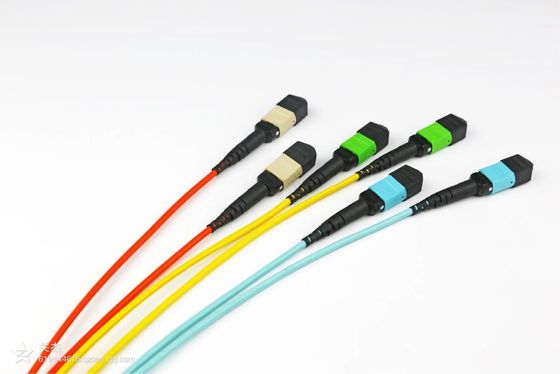

Kabel światłowodowy MPO MTP
Dostosowane do potrzeb, z dużą zdolnością adaptacyjną
Różne rdzenie włókien i struktura kabli dla różnych instalacji
Ulepszone i uproszczone okablowanie, zmniejszenie odstępów między okablowaniem
Zgodność z normami IEC61754-7, Telcodia GR-1435-CORE, RoHS
kablów włókienniczych MPO Aplikacja
Centrum danych i aplikacje 40Gb/s
Włókno do domu (FTTH)
Zarządzanie kablami światłowodowymi o dużej gęstości
specyfikacja łącznika MPO światłowodowego
| Strata wstawienia (dB) | Norma SM | SM Elite | Standard MM | MM Elite | |
| Strata zwrotu (dB) | ≤ 0.7 | ≤ 0.35 | ≤ 0.7 | ≤ 0.35 | |
| Trwałość (dB) | ≥ 60 | ≥ 60 | |||
| Wytrzymałość na rozciąganie (kgf) | 10 | ||||
| Temperatura pracy (°C) | -20~+70 | ||||
| Długość fali pomiarowej (nm) | 1310 | 850 | |||
| Parametry geometryczne | |||||
| Pozycja | Oś X | Oś Y | |||
| Min. | Maksymalnie | Min. | Maksymalnie | ||
| Promień krzywizny (mm) | 500 | - | 50 | - | |
| Kąt polerowania | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 | |
| Pozycja | Min. | Maksymalnie | |||
| Wysokość włókna (nm) | 1000 | 3000 | |||
| Maksymalny błąd wysokości włókna (nm) | 600 | ||||
| Błąd wysokości przyległych włókien (nm) | - 300. | +300 | |||
| Średni błąd wysokości włókna ((nm) | - 300. | +300 | |||
| Centralna wgłębiona (nm) | 300 | ||||
Łącznik światłowodowy LC SC FCSpecyfikacja
| Tryb światłowodowy | Jednorazowy tryb | Wielofunkcyjny | ||
| Polerowanie łączników | PC | APC | PC | |
| Strata wstawienia (dB) | ≤ 0.3 | |||
| Strata zwrotu (dB) | ≥ 50 | ≥ 60 | ≥ 35 | |
| Powtarzalność | ≤0,2 1000 razy parzenia | |||
| Temperatura pracy (°C) | -40 ~ +85 | |||
| Długość fali pomiarowej (nm) | 1310 | 850 | ||

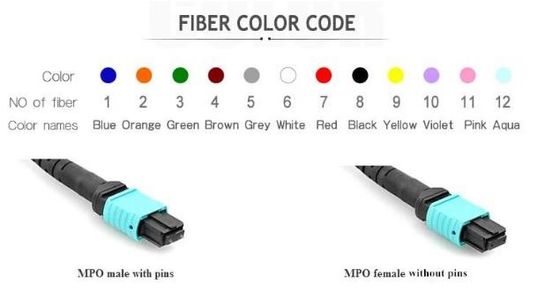

Kolory włókien
|
- Nie, nie. |
8 Włókna wstążkowe |
- Nie, nie. |
12 Włókna wstążkowe |
|
1 |
Niebieski |
1 |
Niebieski |
|
2 |
Pomarańczowy |
2 |
Pomarańczowy |
|
3 |
Zielona |
3 |
Zielona |
|
4 |
Brązowy |
4 |
Brązowy |
|
5 |
Szary |
5 |
Szary |
|
6 |
Biały |
6 |
Biały |
|
7 |
Czerwony |
7 |
Czerwony |
|
8 |
Czarne |
8 |
Czarne |
|
9 |
Żółty |
9 |
Żółty |
|
10 |
Violet |
10 |
Violet |
|
11 |
Różowa |
11 |
Różowa |
|
12 |
Akwa |
12 |
Akwa |
Informacje o zamówieniu
|
P/N |
Opis |
|
MPOM-12FC-OM1 |
MPO Fan-out patch cord, OM1 (62.5/125um), |
|
MPOM-62FC-OM1 |
MPO Fan-out patch cord, OM1 (62.5/125um), |
|
MPOM-12FC-OM2 |
MPO Fan-out patch cord, OM2 (50/125um), |
|
MPOM-62FC-OM2 |
MPO Fan-out patch cord, OM2 (50/125um), |
|
MPOM-12FC-OM3 |
MPO Fan-out patch cord, OM3 (50/125um), |
|
MPOM-62FC-OM3 |
MPO Fan-out patch cord, OM3 (50/125um), |
|
MPOM-12FC-OM4 |
MPO Fan-out patch cord, OM4, |
|
MPOM-62FC-OM4 |
MPO Fan-out patch cord, OM4, |
|
MPOM-62FC-OM1-U |
MPO Fan-out patch cord, OM2 (50/125um), |
|
MPOM-62SC-OM2-U |
MPO Fan-out patch cord, OM1 (62.5/125um), |
|
MPOM-62FC-OM3-U |
MPO Fan-out patch cord, OM3 (50/125um), |
|
MPOM-62FC-OM4-U |
MPO Kabel plastrów Fan-out, OM4 |
|
