| Nazwa marki: | YINGDA |
| Numer modelu: | Kaseta MPO MPO na LC |
| MOQ: | 100 sztuk |
| Cena £: | 0.2USD-100USD |
| Czas dostawy: | 7 dni po dokonaniu płatności |
| Warunki płatności: | Western Union, T/T |

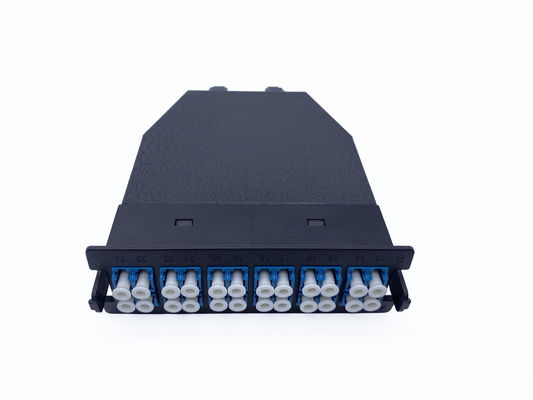

Kasety modułu MPO są głównie używane do podziału złącza MPO 12 lub 24 włókien z wstępnie zmontowanego końca końcowego na złącze standardowe simplex lub duplex.Używając przewodów plastrów simplex lub duplex, wyjście modułów może być bezpośrednio podłączone do urządzenia, ramy lub końca klienta.
Specyfikacja złącza MPO
| Strata wstawienia (dB) | Norma SM | SM Elite | Standard MM | MM Elite | ||
| Strata zwrotu (dB) | ≤ 0.7 | ≤ 0.35 | ≤ 0.7 | ≤ 0.35 | ||
| Trwałość (dB) | ≥ 60 | ≥ 60 | ||||
| Wytrzymałość na rozciąganie (kgf) | 10 | |||||
| Temperatura pracy (°C) | -20~+70 | |||||
| Długość fali pomiarowej (nm) | 1310 | 850 | ||||
| Parametry geometryczne | ||||||
| Pozycja | Oś X | Oś Y | ||||
| Min. | Maksymalnie | Min. | Maksymalnie | |||
| Promień krzywizny (mm) | 500 | - | 50 | - | ||
| Kąt polerowania | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 | ||
| Pozycja | Min. | Maksymalnie | ||||
| Wysokość włókna (nm) | 1000 | 3000 | ||||
| Maksymalny błąd wysokości włókna (nm) | 600 | |||||
| Błąd wysokości przyległych włókien (nm) | - 300. | +300 | ||||
| Średni błąd wysokości włókna ((nm) | - 300. | +300 | ||||
| Centralna wgłębiona (nm) | 300 |
|||||
Kaseta MPO 12 Cechy
Kaseta MPO LC Zastosowanie
MPO Kaseta wymiar:

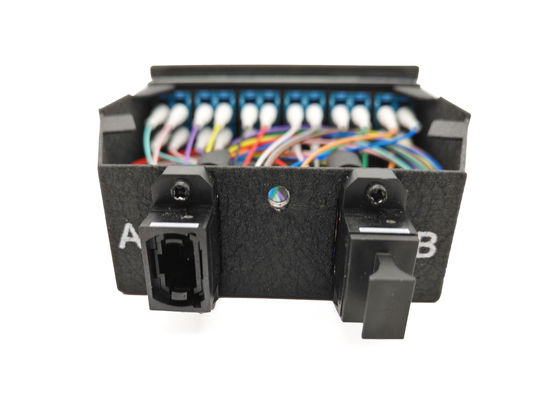

Maksymalna pojemność 24 rdzeni, 2 sztuk MPO 12 rdzeni adapter i 12 sztuk LC Duplex adapter, łącznik może być SM,OM3,OM4,OM5 włókna

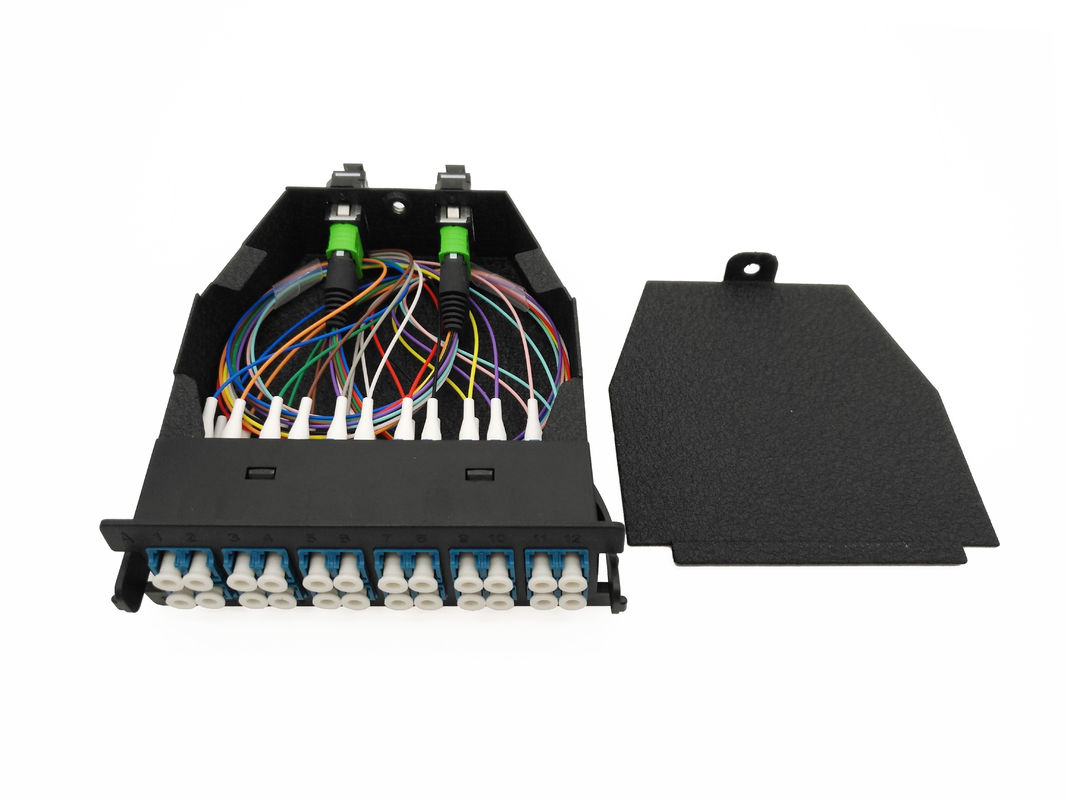

Całkowicie załadowany z adapterem MPO, kablem 12fibers MPO do LC i adapterem LC duplex
Jak włożyć kasetę do płyty?
Naciśnij z obu stron i wstaw płytkę, maksymalna pojemność 96 włókien 4 sztuk kasety mpo.
Bardziej realistyczny obraz
Opakowanie i wysyłka
|
| Nazwa marki: | YINGDA |
| Numer modelu: | Kaseta MPO MPO na LC |
| MOQ: | 100 sztuk |
| Cena £: | 0.2USD-100USD |
| Szczegóły opakowania: | 1 szt. w opak., 5 szt. w kartonie |
| Warunki płatności: | Western Union, T/T |
Kasety modułu MPO są głównie używane do podziału złącza MPO 12 lub 24 włókien z wstępnie zmontowanego końca końcowego na złącze standardowe simplex lub duplex.Używając przewodów plastrów simplex lub duplex, wyjście modułów może być bezpośrednio podłączone do urządzenia, ramy lub końca klienta.
Specyfikacja złącza MPO
| Strata wstawienia (dB) | Norma SM | SM Elite | Standard MM | MM Elite | ||
| Strata zwrotu (dB) | ≤ 0.7 | ≤ 0.35 | ≤ 0.7 | ≤ 0.35 | ||
| Trwałość (dB) | ≥ 60 | ≥ 60 | ||||
| Wytrzymałość na rozciąganie (kgf) | 10 | |||||
| Temperatura pracy (°C) | -20~+70 | |||||
| Długość fali pomiarowej (nm) | 1310 | 850 | ||||
| Parametry geometryczne | ||||||
| Pozycja | Oś X | Oś Y | ||||
| Min. | Maksymalnie | Min. | Maksymalnie | |||
| Promień krzywizny (mm) | 500 | - | 50 | - | ||
| Kąt polerowania | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 | ||
| Pozycja | Min. | Maksymalnie | ||||
| Wysokość włókna (nm) | 1000 | 3000 | ||||
| Maksymalny błąd wysokości włókna (nm) | 600 | |||||
| Błąd wysokości przyległych włókien (nm) | - 300. | +300 | ||||
| Średni błąd wysokości włókna ((nm) | - 300. | +300 | ||||
| Centralna wgłębiona (nm) | 300 |
|||||
Kaseta MPO 12 Cechy
Kaseta MPO LC Zastosowanie
MPO Kaseta wymiar:
Maksymalna pojemność 24 rdzeni, 2 sztuk MPO 12 rdzeni adapter i 12 sztuk LC Duplex adapter, łącznik może być SM,OM3,OM4,OM5 włókna
Całkowicie załadowany z adapterem MPO, kablem 12fibers MPO do LC i adapterem LC duplex
Jak włożyć kasetę do płyty?
Naciśnij z obu stron i wstaw płytkę, maksymalna pojemność 96 włókien 4 sztuk kasety mpo.
Bardziej realistyczny obraz
Opakowanie i wysyłka
