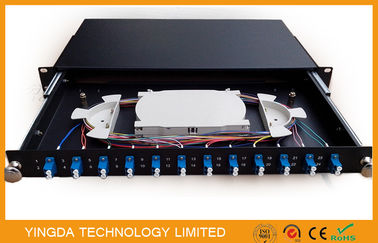

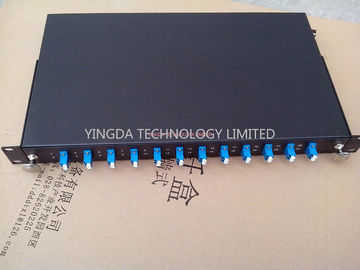

1U 19-calowy przesuwny panel krosowy do montażu w szafie światłowodowej 12-portowa szuflada dupleksowa LC ODF

1U 19-calowy przesuwny panel krosowy światłowodowy do montażu w szafie 12 Port LC Duplex Szuflada ODF

Szybkie szczegóły szafy rack 1U

• 19-calowy standardowy uchwyt do stojaka
• rozmiar:480*250*1U lub 480*300*1U

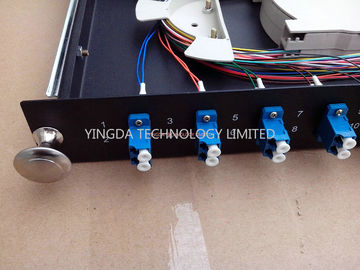

• 12 sztuk adapterów dupleks LC
• maksymalna pojemność: 24 rdzenie

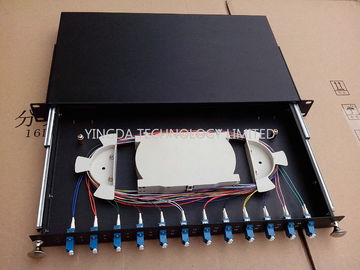

• metalowa tacka wysuwana do wyciągnięcia całego panelu wewnętrznego

Patch panel światłowodowy to wyposażenie pomocnicze do okablowania terminali w sieci komunikacyjnej transmisji światłowodowej,

który nadaje się do wewnętrznego łączenia kabli optycznych bezpośrednio i połączenia rozgałęzionego oraz do ochrony światłowodu.

Funkcje 12-portowego panelu światłowodowego

1. Dotyczy zakończenia i standardowej konstrukcji 19''
2. Metalowy przesuw z prętami po obu stronach dla wysokości 1U
3. Montaż w stojaku w optycznej ramie dystrybucyjnej ODF
4. Nadaje się do adapterów FC, SC, ST, LC, E2000
5. Blacha stalowa walcowana na zimno, z natryskiem elektrostatycznym

24Core światłowodowy panel krosowy Specyfikacja

Wyposażenie standardowe:

rura buforowa, śruby montażowe, koszulka termokurczliwa, opaska nylonowa, opaski kablowe itp.



Odpowiednik ODF'S
Możemy dodać przedni obszar zarządzania kablami dla lepszej konstrukcji.jeśli klient potrzebuje.
kolor: biały, czarny.



Wymagania środowiskowe:

1. Nieodpowiednie użycie na zewnątrz, w razie potrzeby należy zastosować środki ochronne.
2. Temperatura pracy: -25 do +40 °C
3. Temperatura przechowywania: -25 do +55 °C
4. Wilgotność względna: ≤85% (30 °C)
5. Ciśnienie atmosferyczne: 70 ~ 106 kPa
6. Żywotność: 20 lat

Właściwości mechaniczne

1. Wytrzymałość na rozciąganie: powinna wytrzymać osiową wytrzymałość na rozciąganie nie mniejszą niż 500 N między kablem
2. skrzynkę zaciskową i kabel i nie mniej niż 5N między pigtailem okablowania a skrzynką zaciskową.
3. Test ściskania: każda skrzynka zaciskowa kabla powinna być w stanie wytrzymać pionową statyczność
4. ciśnienie nie mniejsze niż 200N.
5. Test skrętu: skrzynka zaciskowa kabla powinna być w stanie wytrzymać kąt skręcania.


Właściwości elektryczne

• Element metalowy kabla światłowodowego i rdzeń wzmacniający metal kabla, metalowe elementy kabla i rezystancja izolacji uziemienia
• rezystancja izolacji:powinno wynosić nie mniej niż 2*104 M omów, napięcie testowe: 500 V (DC).
• siła napięcia: brak przebicia, brak zjawiska łuku przy 15Kv DC poniżej 1 minuty, brak przebicia, brak zjawiska łuku.
