19 ”24-portowy panel krosowy z metalową szufladą SC ODF

19-calowy, 24-portowy panel SC z metalową szufladą, przesuwny panel światłowodowy ODF

24-portowy panel światłowodowy SC ODF z metalową szufladą Przesuwany panel światłowodowy 19 ”do montażu w szafie

Przesuwne światłowodowe panele krosowe serii GPSR do montażu w szafie są fabrycznie wyposażone w adaptery SC i zestaw do zarządzania połączeniami, co zapewnia sposób przechowywania splecionych światłowodów w schludny lub uporządkowany sposób.

Główną cechą tych paneli krosowniczych do montażu w stojaku jest metalowa przesuwna taca zgrzewana, którą można ustawić pod różnymi kątami pracy, aby ułatwić prace instalacyjne i konserwacyjne.Poza tym panele krosowe do montażu w szafie mają zdejmowaną przednią pokrywę, aby ułatwić prace instalacyjne i konserwacyjne.

Specyfikacja

funkcje

• Dotyczy zakończenia i standardowej konstrukcji 19 'lub 23 ”
• Montaż rackowy w optycznej ramie dystrybucyjnej ODF z uszami montażowymi z otworami
• Na życzenie odpowiednie dla adapterów FC, SC, ST, LC, E2000
• Blacha stalowa walcowana na zimno 1,2 mm z natryskiem elektrostatycznym;
• Rozmiar pudełka: dostępne 430 * 300 * 1U, oszczędność kosztów może wynosić 250 mm lub 200 mm;
• Metalowa wysuwana taca spojenia i dna, łatwiejsza i szybsza obsługa bez otwierania pokrywy i wyjmowana w celu zarządzania włóknami;
• Konstrukcja osłony klipsa, pyłoszczelna i całe pudełko zamknięte nie działa;
• 4 porty kablowe z tyłu z gumową uszczelką chroniącą przed kurzem, każdy port z zaciskami kablowymi i urządzeniami zabezpieczającymi
• Wszystkie części metalowe są wykonane ze stali nierdzewnej, co zapewnia długą żywotność.

Szczegóły Produktu

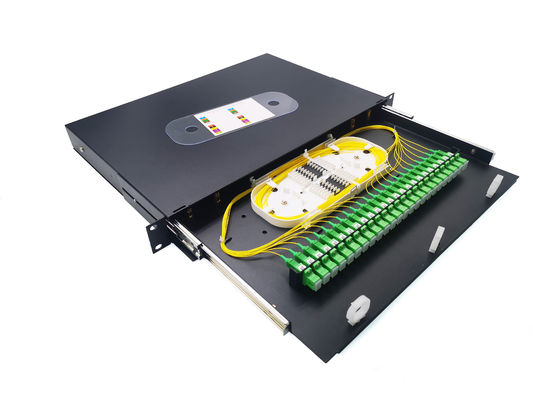

ODF może zainstalować max.24szt adapterów SC i pigtaili, ma zaciski kablowe, nylonową opaskę do zarządzania światłowodami i około 1,5 metra długości miejsca do przechowywania włókien, metalowa taca wysuwana zapewnia łatwiejsze i wygodniejsze zarządzanie światłowodami;po obu stronach będą zamontowane uszy do montażu w stojaku 19 cali.

Z tyłu ODF znajduje się łącznie 4-częściowy wlot kablowy z gumową uszczelką zapewniającą pyłoszczelność, maks.średnica wynosi 20 mm.Również po wejściu kabla w środku będzie plastikowy uchwyt kablowy.

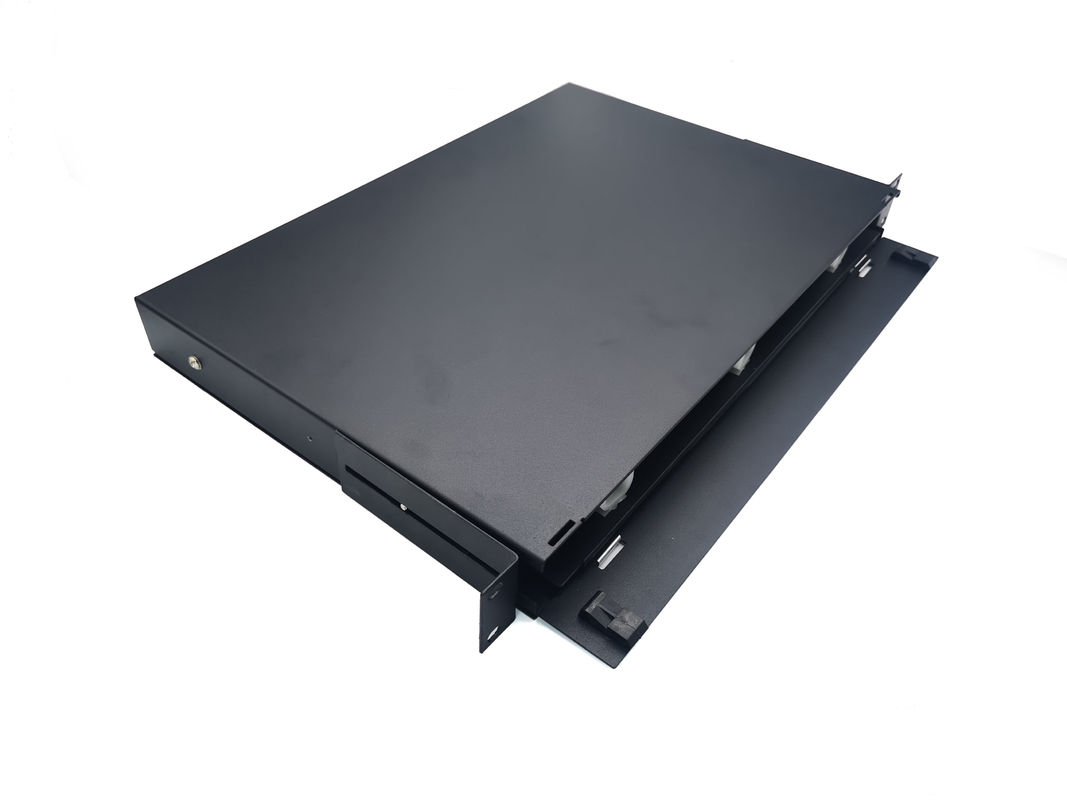

ODF ma całkowicie 19 cali i ma przednie drzwi z zamkiem, podczas pracy wystarczy otworzyć zamek, a następnie wyjąć wewnętrzną część.

Każdy 24-rdzeniowy rdzeń będzie miał 1 sztukę tacy spawalniczej z przezroczystą pokrywą, na pokrywie znajduje się znak numeru dla lepszego zarządzania i układania.Każda taca ma 24 szt. Szczelin na rurki termokurczliwe na 1 warstwę.

Płyta adaptera jest mocowana od spodu za pomocą śrub.możemy użyć adapterów 12SC, 24SC 48SC, 96SC lub 144SC na życzenie klienta, dostępne są adaptery ST FC LC lub E2000.Wszystkie adaptery zostaną również zamocowane na płycie adaptera za pomocą śrub.Nie musisz się martwić utratą podczas transportu.

Pudełko będzie montowane w stelażu na ramie optycznej, każde ucho mocujące będzie wyposażone w 3szt śrubki w torbie z akcesoriami.

Opakowanie: 1 szt./karton, w celu ochrony pudełka, w rogach będą pianki, a wewnątrz worek foliowy.

Torba na akcesoria: rurka termokurczliwa, opaska nylonowa, ucho i śruby montażowe, oznaczenie etykiety itp.
