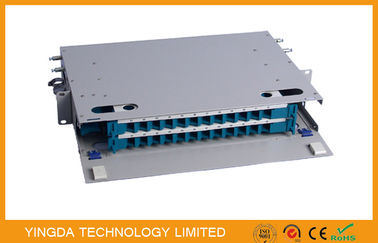

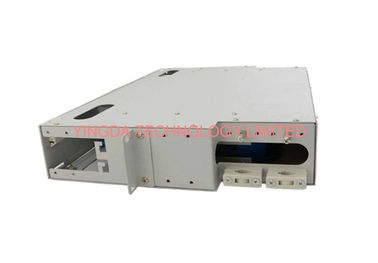

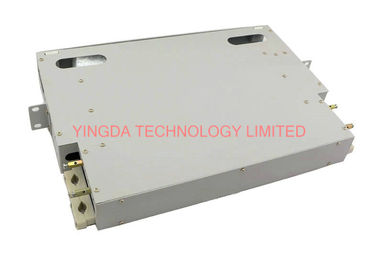

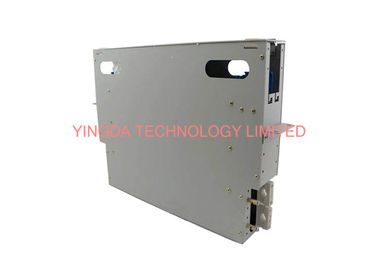

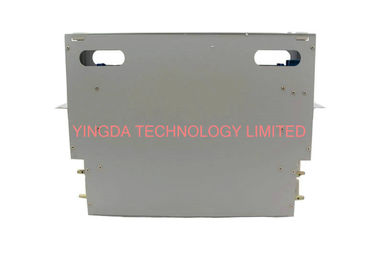

19 cali, 24 włókna, panel do płatków światłowodowych, skrzynka dystrybucji kabli ODF 24 port SC

24 rdzenia ODF ramy dystrybucji światłowodu jest standardowy 19 "calowy podwozie, pojemność 24 rdzenia, To jest wysoka gęstość, wszystkie modułowy projekt.rozkład kabli w jednym zestawie, każdy złożony moduł dystrybucyjny może być indywidualnie wyodrębniony, zaspokajając potrzeby pracy w ramie i z niej.

Duża pojemność optycznej ramy dystrybucji są również dobre działanie, rozpuszczalnik złożony może być zainstalowany FC, SC, ST, LC i wielu innych adapterów,i nadaje się do powszechnie stosowanych włókien optycznych i wstążkowych, wyposażony w 12 rdzeniach zintegrowane płynówki z ogniwami, może być bezpośrednio spawany.

Główne parametry techniczne

1. Standardowe użycie stojówki 19 cali
2. Temperatura otoczenia: -5 ~ +45°C
3. Względna wilgotność: ≤ 85% (+30°C)
4. Ciśnienie atmosferyczne:70~166 KPa
5. Atenuacja złącza (wymienne i powtarzające się): ≤ 0,5 dB
6. Strata wstawienia: ≤ 0,3 dB
7. Strata zwrotu: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. Ciśnienie między miejscem ochrony przed wysokim napięciem a ramą dystrybucyjną: ≥ 3000V (DC),
9. 1min bez awarii, bez łuku
10. Odporność izolacyjna pomiędzy miejscem ochrony wysokiego napięcia a ramą dystrybucyjną: ≥
11. 100MΩ/500V (przewód stały)
12. Moduł integracji splice 12 portów, konfigurowalny 12-144 rdzeń, 12 rdzeń
13. na tacę
14. Przymocowanie adaptera FC / SC / ST / LC, adapter był 30 stopni układu, upewnić się
15. Włókna skakające o promieniu gięcia ≥ 40 mm, ale również mogą uniknąć opalania oczu przez laser.

Cechy strukturalne

• Wykonany z wysokiej jakości płyty walcowanej na zimno i powierzchni elektrostatycznego oprysku, piękny wygląd
• Dołu i drzwi boczne użyć importowane zamek
• Panel bar adapter można zainstalować adapterów, takich jak: FC, SC, ST, LC, itp
• Konfigurowanie wzmocnionego rdzenia i kabli, stałe siedzenie, kompletne akcesoria

Zalety w zakresie wydajności

• Dobra wydajność uszczelniająca, elastyczna konfiguracja, szybka instalacja
• Ustawić trzy funkcje: splice światłowodowe, przechowywanie kabli, dystrybucja kabli w jednym zestawie
• Łatwa obsługa, niezawodne uziemienie, ochrona bezpieczeństwa
• Pełna ochrona włókna skakania, zapewnić promienie zgięcia ≥ 40mm

24 rdzenia pakiet standardowy UNIT BOX
