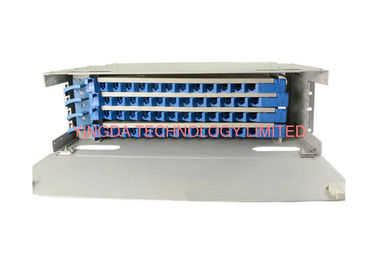

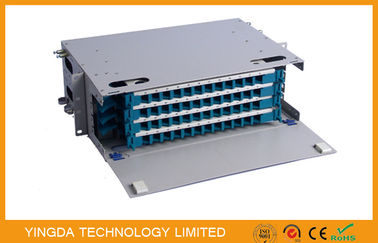

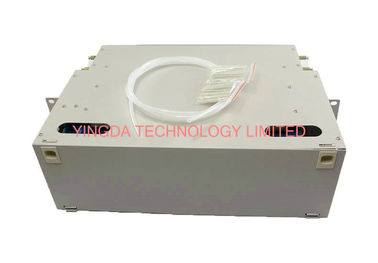

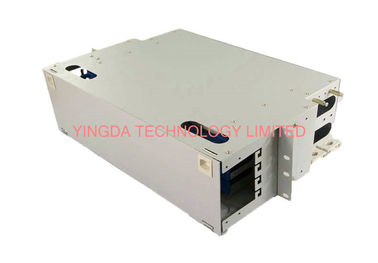

48 rdzeni Panel optyczny z płatkami włókienniczymi

48-rdzeniowe ramy dystrybucji światłowodu ODF to standardowe 19-calowe podwozie, pojemność obejmująca 48 rdzeni, jest wysokiej gęstości, wszystkie konstrukcje modułowe.rozkład kabli w jednym zestawie, każdy złożony moduł dystrybucyjny może być indywidualnie wydobywany, zaspokajając potrzeby pracy w ramie i z niej.

Duża pojemność optycznej ramy dystrybucji są również dobre działanie, złożony moduł dystrybucji może być zainstalowany FC, SC, ST, LC i wielu innych adapterów,i nadaje się do powszechnie stosowanych włókien optycznych i wstążkowych, wyposażony w 12 rdzeniach zintegrowane płynówki z ogniwami, może być bezpośrednio spawany.

Główne parametry techniczne

1. Temperatura otoczenia: -5 ~ +45°C
2. Względna wilgotność: ≤ 85% (+30°C)
3. Ciśnienie atmosferyczne:70~166 KPa
4. Atenuacja złącza (wymienne i powtarzające się): ≤ 0,5 dB
5. Strata wstawienia: ≤ 0,3 dB
6. Strata zwrotu: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
7. Ciśnienie między miejscem ochrony wysokiego napięcia a ramą dystrybucyjną: ≥ 3000V (przewód biegły), 1min bez awarii, bez łuku
8. Oporność izolacyjna pomiędzy miejscem ochrony wysokiego napięcia a ramą dystrybucyjną: ≥ 100MΩ/500V (DC)
9. Moduł integracji splice 12 portów, konfigurowalne rdzeń 12-144 rdzeń, 12 rdzeń na tacę
10. Przymocowanie adaptera FC/SC/ST/LC, adapter był 30 stopni układu, zapewnić skakanie włókna gięcia radius≥40mm, ale także może uniknąć lasera oparzenia oczu.

Cechy strukturalne

• Wykonany z wysokiej jakości płyty walcowanej na zimno i powierzchni elektrostatycznego oprysku, piękny wygląd
• Dołu i drzwi boczne użyć importowane zamek
• Panel bar adapter można zainstalować adapterów, takich jak: FC, SC, ST, LC, itp
• Konfigurowanie wzmocnionego rdzenia i kabli, stałe siedzenie, kompletne akcesoria

Zalety w zakresie wydajności

• Dobra wydajność uszczelniająca, elastyczna konfiguracja, szybka instalacja
• Ustawić trzy funkcje: splice światłowodowe, przechowywanie kabli, dystrybucja kabli w jednym zestawie
• Łatwa obsługa, niezawodne uziemienie, ochrona bezpieczeństwa
• Pełna ochrona włókna skakania, zapewnić promienie zgięcia ≥ 40mm
