4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE

Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO SGS ROHS
Numer modelu YDPG-SCAXXX-9804-2D015
Minimalne zamówienie 50 SZT.
Cena negotiable
Szczegóły pakowania 1 szt. / Pudełko, 100szt. / Pudełko kartonowe
Czas dostawy 7 dni po zapłacie
Zasady płatności Western Union, T/T
Możliwość Supply 60.000 szt miesięcznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Złącze SC / APC Liczba włókien 4 rdzenie
utrata wtrąceniowa <0,3 dB Rodzaj włókna G652D Tryb pojedynczy
Pakiet plastikowa torba / pudełko kartonowe Kolor kabla czarny
Członek siły Stalowy drut Materiał kabla PE
Średnica kabla 9,8 mm długość kabla 15 metrów
High Light

optical fiber pigtail

,

waterproof pigtail

Zostaw wiadomość
opis produktu

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC APC 9,8 mm wojskowy kabel wzmocniony PE





Wodoodporny warkocz z włókna / patchcord może być używany w trudnych warunkach.Stosowany jest głównie w zewnętrznych połączeniach nadajnika optycznego.Wodoodporny pigtail z włókna został zaprojektowany ze wzmocnioną wodoodporną jednostką ze stali nierdzewnej i zbrojonymi zewnętrznymi kablami w płaszczu PE.



Specyfikacja złącza optycznego

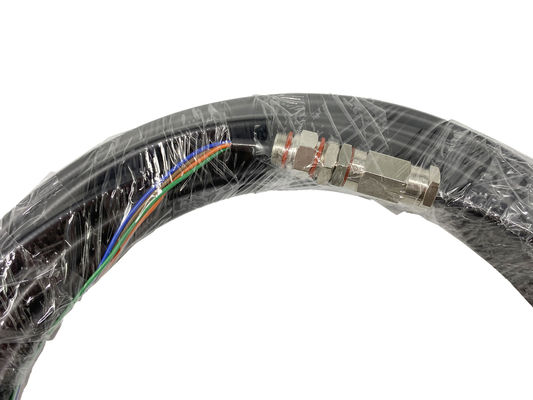

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 0

Parametr Jednostka Wodoodporny warkocz z włókna / patch cord
SM MM
PC UPC APC PC
s Strata wtrąceniowa (typowa) dB ≤0,3 ≤0,2 ≤0,3 ≤0,2
Strata zwrotu dB ≥45 ≥50 ≥60 ≥35
Długość fali roboczej Nm 1310, 1550
Wymienność dB ≤0,2
Wibracja dB ≤0,2
Temperatura robocza -40~75
Temperatura przechowywania -45~85
Średnica przewodu wewnętrznego mm φ3,0,φ2,0,φ0,9
Rdzenie światłowodowe Rdzenie 4, 6, 8, 12, 24, … włókna
Odpowiednie złącze   FC, SC, ST, MU, LC
Wodoodporny materiał złącza   Opcjonalnie aluminium lub miedź.
Wymiar geometryczny czoła

Promień krzywizny: 10-25 (PC/UPC), 5-12 (APC)

Przesunięcie wierzchołka: 0-50um

Depresja światłowodu: -100 ~ + 100nm

Normy   NTT, TELCORDIA, IEC ITU, UL94-V0

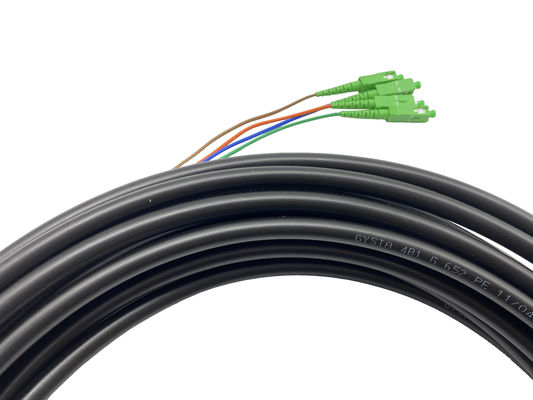

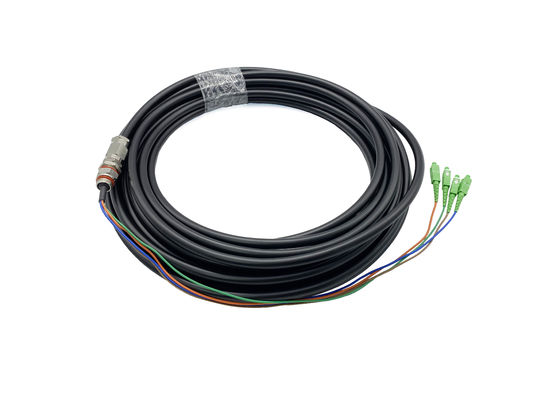

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 14-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 24-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 3

Struktura kabla

Wodoodporny kabel wykorzystuje jeden lub więcej jednożyłowych kabli światłowodowych wokół centralnego elementu wzmacniającego do splotu, wzdłużnie owiniętej plastikowej taśmy kompozytowej, poza płaszczem kabla ściskanego.

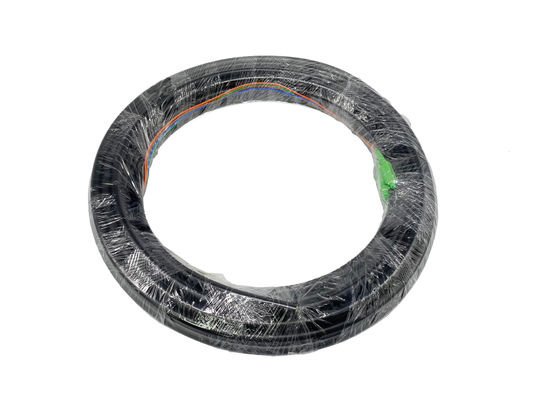

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 4



Funkcjas

  • Wodoodporna taśma wokół opakowania, dobrze blokująca wodę, odpowiednia do trudnych warunków zewnętrznych outdoor
  • Stal o wysokiej wytrzymałości zwiększająca wytrzymałość na rozciąganie, dobre właściwości gruntowe
  • Łatwy w instalacji, prosty i niezawodny, odpowiedni do różnych złączy SC FC LC ST itp
  • Rdzeń światłowodowy: 2, 4, 6, 8,12 opcjonalnie
  • Niska strata wtrąceniowa, wysoka strata powrotna, doskonała możliwość wymiany, wysoka stabilność
  • Kabel i pigtail nie przesuwają się podczas dokręcania śruby łączącej, co zapewnia wygodną konstrukcję.

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 5

Podanie

  • Sieć światłowodowa CATV
  • światłowodowe sieci LAN
  • System teleinformatyczny i telekomunikacyjny
  • Kabel linii głównej i połączenie z odbiornikiem światłowodowym



Technika mechaniczna:

Rdzeń światłowodowy średnica zewnętrzna(mm) waga (kg/km) maksymalne napięcie (N) Min.promień gięcia (mm)
krótkoterminowy długoterminowy instalacja pracujący
<6 rdzeń 9,8 80 1000 300 20D 10D
11,8 110 1000 300 20D 10D
Temperatura przechowywania ℃ -40~+70
Temperatura pracy℃ -20~+70



Transmisja techniczna:

Długość fali 850/1300nm 1310/1550nm
Rodzaj włókna światłowód wielomodowy G.652 G.655
Średnica rdzenia/powłoki 50/125um 62,5/125um / /
Tłumienie (dB/km) ≤3,0/1,0 ≤3,5/1,5 ≤0,4/0,25 ≤-/0,5
Szerokość pasma (MHz·km) ≥200/400 ≥160/200 / /

4-rdzeniowy miedziany aluminiowy wodoodporny pigtaile światłowodowe SC FC 9,8 mm wojskowy kabel wzmocniony PE 6

Szczegóły zamówienia

YDPG - Typ złącza strona A Typ złącza strona B - Średnica kabla Liczba włókien - Rodzaj włókna Długość kabla

YD=yingda

PG = Warkocz

PC = przewód krosowy



SCU=SC/UPC

SCA=SC/APC

FCU=FC/UPC

FCA=FC/APC

...

Xxx=null

SCU=SC/UPC

SCA=SC/APC

FCU=FC/UPC

FCA=FC/APC

...

Xxx=null



98 = 9,8 mm

11=11,8mm

02 = 2 rdzeń

04 = 4 rdzeń

06=6 rdzeń



2D=G652D

A1=G657A1

A2=G657A2

M1=OM1

M2=OM2

M3=OM3

M4=OM4

001 = 1 metr

002 = 2 metry

...

015 = 15 metrów

120 = 120 metrów

...
