| Nazwa marki: | YINGDA |
| Numer modelu: | FDB0216F |
| MOQ: | 100 sztuk |
| Cena £: | negocjowalne |
| Czas dostawy: | 1 tydzień |
| Warunki płatności: | T/T, Western Union |
PP FTTH Drop Cable Splice Distribution Box, 16-portowa skrzynka łącząca do rozdzielacza 1X16
Kabel upuszczający FTTH 16-portowa skrzynka przyłączeniowa kabla światłowodowego, obudowa skrzynki przyłączeniowej światłowodu

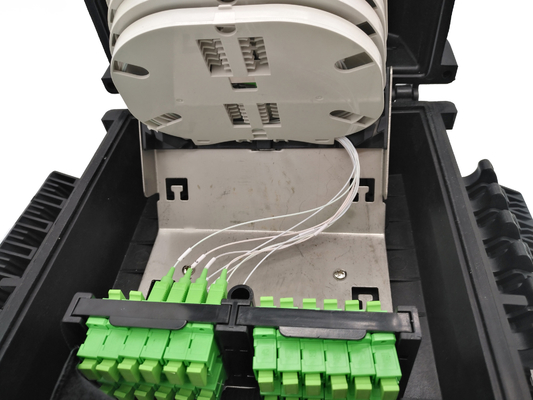

FDB0216F jest szeroko stosowany w pasywnym światłowodzie do sieci domowej.Ta skrzynka rozdzielcza wykonana jest z tworzywa sztucznego o wysokiej wytrzymałości, dzięki czemu skrzynka może być używana w trudnych warunkach. Kompaktowy rozmiar i odwracana pokrywa zapewniają łatwą obsługę i pełną funkcję. Tacki spawów są połączone zawiasem z jednej strony, co ułatwia obsługę w każdej tacy.Ma za zadanie zapobiegać uszkodzeniom eksploatacyjnym.
Specyfikacja wodoodpornej skrzynki światłowodowej IP68
| Wymiar (mm) | 380×245×130 | Maks.pojemność (pojedyncze włókno) | 12 rdzeni |
| waga (kg) | 4,5~5 | Rodzaj uszczelnienia | Mechaniczny |
| Porty kablowe | 1 port wejściowy dla kabla nieuciętego o średnicy od 10 do 17,5 mm.2 porty wyjściowe dla kabli o średnicy od 8 do 17,5 mm. 16 wyjściowych portów kablowych dla średnicy kabla mniejszej niż 4 mm. |
Pojemność tacy pojedynczego splotu (pojedyncze włókno) | 48 rdzeni |
| Ilość tacki spawów | 4 szt. |
16 portów Lista części światłowodowych skrzynek rozdzielczych
Główne zestawy
| S/N | Opis | Ilość | Notatka |
| 1 | Pokrywa | 1 | 337(dł)×242(szer)×63(wys)mm. |
| 2 | Baza | 1 | |
| 3 | Uszczelka | 1 | Uszczelnienie pudełka |
| 4 | 8202 części uszczelniających | 16 | Uszczelnianie portów kablowych |

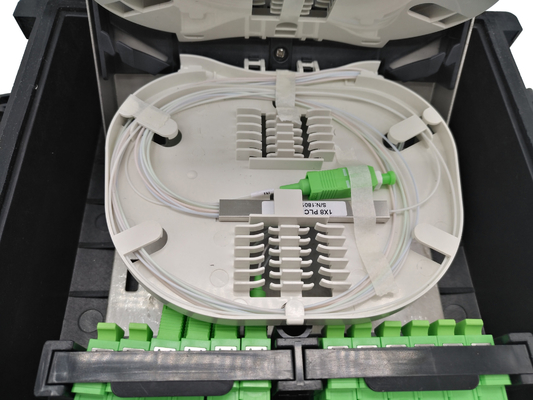

| 5 | Taca spawów | 4 | Do łączenia i przechowywania kabli |
| 6 | Pokrywa tacki spawów | 1 | |
| 7 | Bandaż na tackę do łączenia | 1 | Mocowanie kilku tacek spawów |
| 8 | Śruba mocująca | 2 | Mocowanie pokrywy i pokrywy zamknięcia |
| 9 | Klamra | 4 | Mocowanie pokrywy i pokrywy zamknięcia |
| 10 | Mocno orzechy | 16 | Uszczelnianie miękkich portów kablowych |
| 11 | Ciasne narzędzie | 1 | Specjalnie do dokręcania orzechów |
| 12 | Panel do mocowania kabli | 1 | Mocowanie nieprzeciętego kabla |
| 13 | Panel instalacyjny adaptera | 4 | Panel adaptera na 6 adapterów SC simplex |
| 14 | Wspornik tacy spawów | 1 | Zainstaluj 4 tace spawów |
| 15 | Korek górnej pokrywy | 1 | Ogranicz górną pokrywę |
| 16 | Plastikowe orzechy | 2 | Kabel mocujący |
Skrzynka rozdzielcza rozdzielacza Części standardowe
| S/N | Opis | Ilość | Notatka |
| 17 | Zestaw do montażu na ścianie | 1 | Do montażu na ścianie |
| 18 | Rozprężna śruba kotwiąca | 2 | Części zestawu do montażu na ścianie |
| 19 | Śruba sześciokątna | 2 | Części zestawu do montażu na ścianie |
| 20 | Krawat nylonowy (3*120mm) | 12 | Kabel mocujący |
| 21 | Tuleja fuzyjna (Φ1,0*60mm) | Według rdzeni włókien. | Łączenie kabli |
| 22 | Rura cewki 0,2 m | 1 | Chroń włókno |
| 23 | Taśma izolacyjna | 1 | Mocowanie akcesoriów |
| 24 | Rura EVA o długości 0,5 m | 1 | Chroń włókno |
| 25 | Osuszacz | 1 | |
| 26 | Wewnętrzny klucz sześciokątny M6 | 1 | Narzędzie do otwierania pudełka |
| 27 | 14 # przelotka | 2 | Do kabla o śr.Od 12-17,5 mm |
| 28 | 41 # przelotka | 2 | Do kabla o śr.Od 8-12mm |
| 29 | Plastikowa zatyczka | 4 | Uszczelnij port kablowy |
| 30 | Żelazny klucz | 1 | Narzędzie |

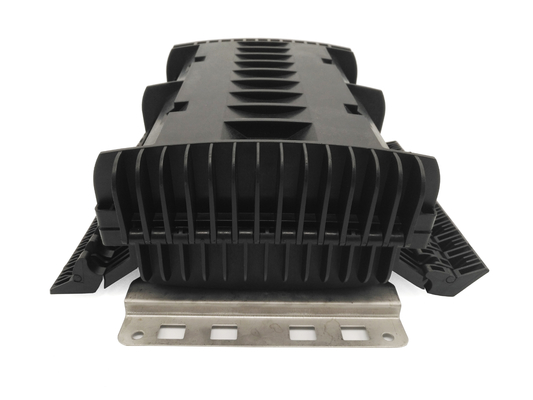

Strona FDB0216F (FATC-001) z 4-częściowymi klamrami, blacha stalowa do montażu na ścianie lub słupie ze śrubami z tyłu, całe pudełko jest uszczelnione wodoodpornym gumowym pierścieniem, który zapewnia wodoodporność IP68, materiał PP + GF, wysoką wytrzymałość i odporność na uderzenia.

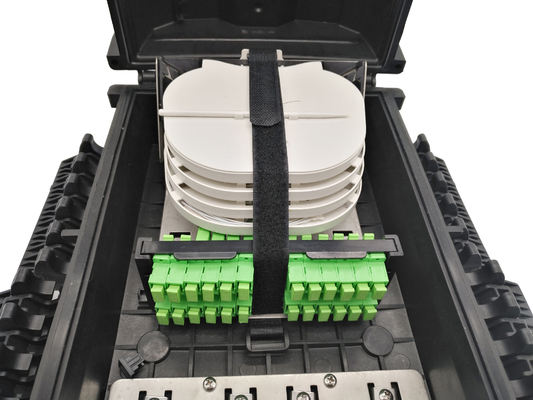

Skrzynka przyłączeniowa światłowodu ma 2 rodzaje wlotów kablowych, wejście kablowe: 1 uncut pors, 2 okrągłe porty, wyloty kablowe: 16 sztuk dla kabla upuszczającego FTH, w szczególności można używać złączy HUAWEI OpticTap SC / APC.
|
|
