| Nazwa marki: | YINGDA |
| Numer modelu: | 1*16 fanout splitter |
| MOQ: | 100 pcs |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 5-8days after payment |

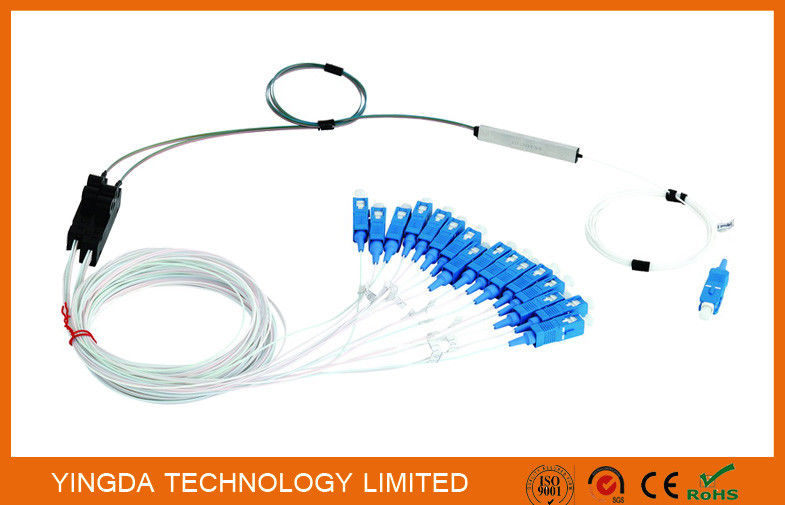

1x16 Podział PLC w jednym trybie (Planar Lightwave Circuit Splitter) z FAN Out SC/UZłącza PC
Dostępne są stosunki portów 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 i 2X4, 2X8, 2X16 i 2X32.dobrze kontrolowana jednolitość oraz doskonała stabilność środowiskowaStandardowe moduły wiązań drzew zostały szeroko wykorzystane do podziału i mieszania sygnałów optycznych w CATV, sieciach lokalnych i wszystkich innych rodzajach systemów łączności optycznej.
Charakterystyka rozdzielacza PLC w trybie pojedynczym
Specyfikacja techniczna rozdzielacza PLC z złączem
1xn Fiber PLC SPLITTER
| Pozycja | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Rodzaj włókna |
G.657.A |
|||||||
| Długość fali roboczej | 1260 nm ~ 1650 nm | |||||||
| Standardowa strata wstawienia (dB) | ≤ 4.2 | ≤ 7.6 | ≤ 107 | ≤ 14.0 | ≤ 17.2 | ≤ 20.8 | ≤ 24.0 | |
| Utrata wstawienia klasy P ((dB) | ≤ 4.0 | ≤ 7.4 | ≤ 105 | ≤ 13.8 | ≤ 17.0 | ≤ 20.4 | ≤ 23.7 | |
| Jednorodność (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
| PDL ((dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | |
| Utrata zależna od długości fali (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
| Strata zwrotu (dB) | ≥ 50 | |||||||
| Dyrektywność (dB) | ≥ 55 | |||||||
| Temp.Gange | -40°C~+85°C | |||||||
| Uwaga:Powyższy parametr odnosi się do rozdzielcy z złączem.Jeśli z/bez złącza, utrata wstawienia zmniejszy się o 0,2 dB. | ||||||||
2XN splitter
| Pozycja | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
| Rodzaj włókna | G.657.A | ||||||||
| Długość fali roboczej | 1260 nm ~ 1650 nm | ||||||||
| Standardowa strata wstawienia (dB) | ≤ 4.4 | ≤ 8.0 | ≤ 11.0 | ≤ 14.6 | ≤ 17.8 | ≤ 21.0 | ≤ 24.4 | ||
| Utrata wstawienia klasy P ((dB) | ≤ 4.2 | ≤ 7.7 | ≤ 108 | ≤ 14.1 | ≤ 17.4 | ≤ 20.7 | ≤ 24.0 | ||
| Jednorodność (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
| PDL ((dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | ||
| Utrata zależna od długości fali (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
| Strata zwrotu (dB) | ≥ 50 | ||||||||
| Dyrektywność (dB) | ≥ 55 | ||||||||
| Temp.Gange | -40°C~+85°C | ||||||||
| Uwaga:Powyższy parametr odnosi się do rozdzielcy z złączem.Jeśli z/bez złącza, utrata wstawienia zmniejszy się o 0,2 dB. | |||||||||
O Splitter Fiber Optic Więcej zdjęć
|
|
| Nazwa marki: | YINGDA |
| Numer modelu: | 1*16 fanout splitter |
| MOQ: | 100 pcs |
| Cena £: | 1.1USD-4.58USD |
| Szczegóły opakowania: | 2pc/ box, 20pcs/carton box |
1x16 Podział PLC w jednym trybie (Planar Lightwave Circuit Splitter) z FAN Out SC/UZłącza PC
Dostępne są stosunki portów 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 i 2X4, 2X8, 2X16 i 2X32.dobrze kontrolowana jednolitość oraz doskonała stabilność środowiskowaStandardowe moduły wiązań drzew zostały szeroko wykorzystane do podziału i mieszania sygnałów optycznych w CATV, sieciach lokalnych i wszystkich innych rodzajach systemów łączności optycznej.
Charakterystyka rozdzielacza PLC w trybie pojedynczym
Specyfikacja techniczna rozdzielacza PLC z złączem
1xn Fiber PLC SPLITTER
| Pozycja | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Rodzaj włókna |
G.657.A |
|||||||
| Długość fali roboczej | 1260 nm ~ 1650 nm | |||||||
| Standardowa strata wstawienia (dB) | ≤ 4.2 | ≤ 7.6 | ≤ 107 | ≤ 14.0 | ≤ 17.2 | ≤ 20.8 | ≤ 24.0 | |
| Utrata wstawienia klasy P ((dB) | ≤ 4.0 | ≤ 7.4 | ≤ 105 | ≤ 13.8 | ≤ 17.0 | ≤ 20.4 | ≤ 23.7 | |
| Jednorodność (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
| PDL ((dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | |
| Utrata zależna od długości fali (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
| Strata zwrotu (dB) | ≥ 50 | |||||||
| Dyrektywność (dB) | ≥ 55 | |||||||
| Temp.Gange | -40°C~+85°C | |||||||
| Uwaga:Powyższy parametr odnosi się do rozdzielcy z złączem.Jeśli z/bez złącza, utrata wstawienia zmniejszy się o 0,2 dB. | ||||||||
2XN splitter
| Pozycja | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
| Rodzaj włókna | G.657.A | ||||||||
| Długość fali roboczej | 1260 nm ~ 1650 nm | ||||||||
| Standardowa strata wstawienia (dB) | ≤ 4.4 | ≤ 8.0 | ≤ 11.0 | ≤ 14.6 | ≤ 17.8 | ≤ 21.0 | ≤ 24.4 | ||
| Utrata wstawienia klasy P ((dB) | ≤ 4.2 | ≤ 7.7 | ≤ 108 | ≤ 14.1 | ≤ 17.4 | ≤ 20.7 | ≤ 24.0 | ||
| Jednorodność (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
| PDL ((dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | ||
| Utrata zależna od długości fali (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
| Strata zwrotu (dB) | ≥ 50 | ||||||||
| Dyrektywność (dB) | ≥ 55 | ||||||||
| Temp.Gange | -40°C~+85°C | ||||||||
| Uwaga:Powyższy parametr odnosi się do rozdzielcy z złączem.Jeśli z/bez złącza, utrata wstawienia zmniejszy się o 0,2 dB. | |||||||||
