| MOQ: | 100 szt |
| Cena £: | 1.1USD-4.58USD |
| Standardowe opakowanie: | 1 sztukę na pudełko, 80 sztuk na karton |
| Delivery period: | 5-8 dni po dokonaniu płatności |
| metoda płatności: | Western Union, T/T, Moneygram |
| Wydajność dostaw: | 10 000 szt. Miesięcznie |

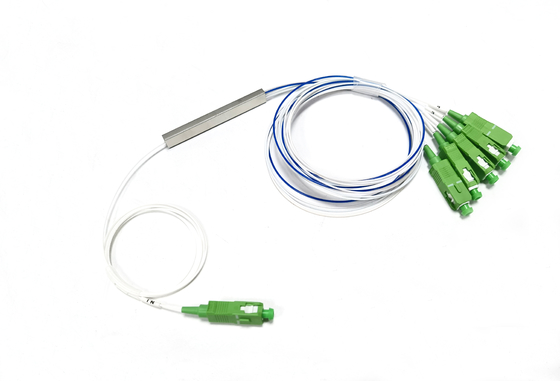

Cena fabryczna FTTH Niezbalansowany 1*5 Mini Typ Rozdzielacz PLC Złącze SC Zasilanie światłowodowe Telecom dla systemów sieci optycznych
Szybkie szczegóły rozdzielacza PLC 1X5 Fibra Optica
*Dostępne współczynniki podziału 20/80, 33/67, 50/50, 75/25 lub 95/5
*Niska strata wtrąceniowa i niska strata zależna od polaryzacji
*W pełni pasywne urządzenie rozgałęziające optyczne
*Kompaktowa obudowa pasuje do szaf, skrzynek montowanych na ścianie, skrzynek dystrybucji optycznej itp.
*Szerokie zakresy robocze 1260~1650nm
*Włókna G.657A1 odporne na zginanie dla niskich strat zginania
*Powszechnie spotykane w PON, Datacom, LAN, CATV, LCP, FTTx i innych zastosowaniach
Rozdzielacz optyczny jest jednym z najważniejszych komponentów w sieci FTTH. Oprócz konwencjonalnych rozdzielaczy serii 1xN/2XN, w miarę jak zmieniają się wymagania użytkowników dotyczące sieci, rośnie zapotrzebowanie na rozdzielacze jednomodowe i wielomodowe 1x3 1x6 1x5 1x9 1x12 1x24, które mogą lepiej sprostać zapotrzebowaniu rynku na specjalne współczynniki podziału światła. Poprzednikiem tego rozdzielacza 1x9 jest rozdzielacz (sprzęgacz) FBT 1X2 z niezbalansowanym połączeniem i rozdzielacz PLC 1x8 zbalansowany. W przeciwieństwie do tego, szeroka popularyzacja chipa rozdzielacza 1x9 znacznie obniża koszty okablowania sieciowego, ale zapewnia lepszą długoterminową wydajność optyczną niż sprzęgacze fuzyjne.
Rozdzielacz światłowodowy Cechy
• Niska strata wtrąceniowa i wysoka strata odbiciowa
• System automatycznego ekranowania PDL (dostępny jest bardzo niski PDL)
• Wysoka niezawodność i stabilność
• Złącze może osiągnąć klasę B
• 100% testowane 3D przez Daisi i Sumix
• Test cyklu wysokiej i niskiej temperatury
• 100% test przed dostawą
• Można zaprojektować rozwiązanie okablowania FTTH
Rozdzielacz 1x5Specyfikacja
|
Współczynnik podziału (%) |
75/25 |
67/33 |
50/50 |
5/95 |
85/15 |
80/20 |
60/40 |
40/60 |
||
|
Długość fali roboczej (nm) |
1260-1650 |
|||||||||
|
Typ włókna |
G657A lub dostosowane |
|
|
|
|
|||||
|
IL max(dB) |
kanał 1 |
1.9 |
2.5 |
3.9 |
16.3 |
1.7 |
1.8 |
2.8 |
4.6 |
|
|
|
kanał 2-5 |
14.8 |
13.1 |
10.5 |
7.5 |
16.5 |
15.1 |
12.0 |
9.8 |
|
|
IL uni(dB) |
Kanał 2-5 |
0.9 |
0.9 |
0.9 |
0.9 |
1.8 |
1.8 |
1.8 |
1.8 |
|
|
Strata odbiciowa (dB) |
≥55 |
|||||||||
|
Kierunkowość (dB) |
≥55 |
|||||||||
|
PDL (max.) |
0.2 |
0.3 |
||||||||
|
Jednolitość (max.) |
0.8 |
|||||||||
|
Strata zależna od długości fali (dB) |
≤0.3 |
|||||||||
|
TDL (max.) |
0.5 |
|||||||||
|
Temperatura pracy |
-40 ~+85 |
|||||||||
|
Temperatura przechowywania |
-40 ~+85 |
|||||||||
|
Wymiar (mm) / DŁ. x SZER. x WYS. |
Włókno nagie |
60x7x4 |
||||||||
|
900um |
60x7x4 |
|||||||||
|
Pudełko ABS |
120x80x18 |
|||||||||
Uwaga:
1. Określone bez złączy
2. Dodaj dodatkową stratę 0,2 dB, w tym złącza
Szczegółowe informacje o niezbalansowanym współczynniku rozdzielacza optycznego:
Niezbalansowany rozdzielacz 1x9 wykorzystuje tę samą stalową rurkę 60*7*4mm co rozdzielacz 1x4, wejście 1, wyjście 5 = 2*2+1 szt. tablicy włókien.
Kolor włókna jest kolorowy lub biały, luźna rurka 900um może być dostosowana, np. niebieski, pomarańczowy, zielony, brązowy, szary itp., z oznaczeniami numerycznymi do rozróżniania.
Aby odróżnić współczynnik podziału, użyj innego koloru, np. niebieskiego, aby oznaczyć, ten specjalny chip 1x5 zapewnia niezbalansowany współczynnik podziału, który nie jest równy typom, co może spełnić specjalne wymagania i elastyczne zastosowania optyczne i jest szeroko stosowany w sieciach 5G FTTR;
Wyjście rozdzielacza optycznego można podzielić na 70/30 80/20 60/40 lub 85/15% 4 typy;
Można użyć wszystkich typów złączy optycznych, takich jak SC FC LC ST; Metoda polerowania: UPC, APC；
Długość pigtaili wejściowych i wyjściowych: 0,5 metra, 1 metr, 1,5 metra itp.
Zastosowanie rozdzielacza GPON

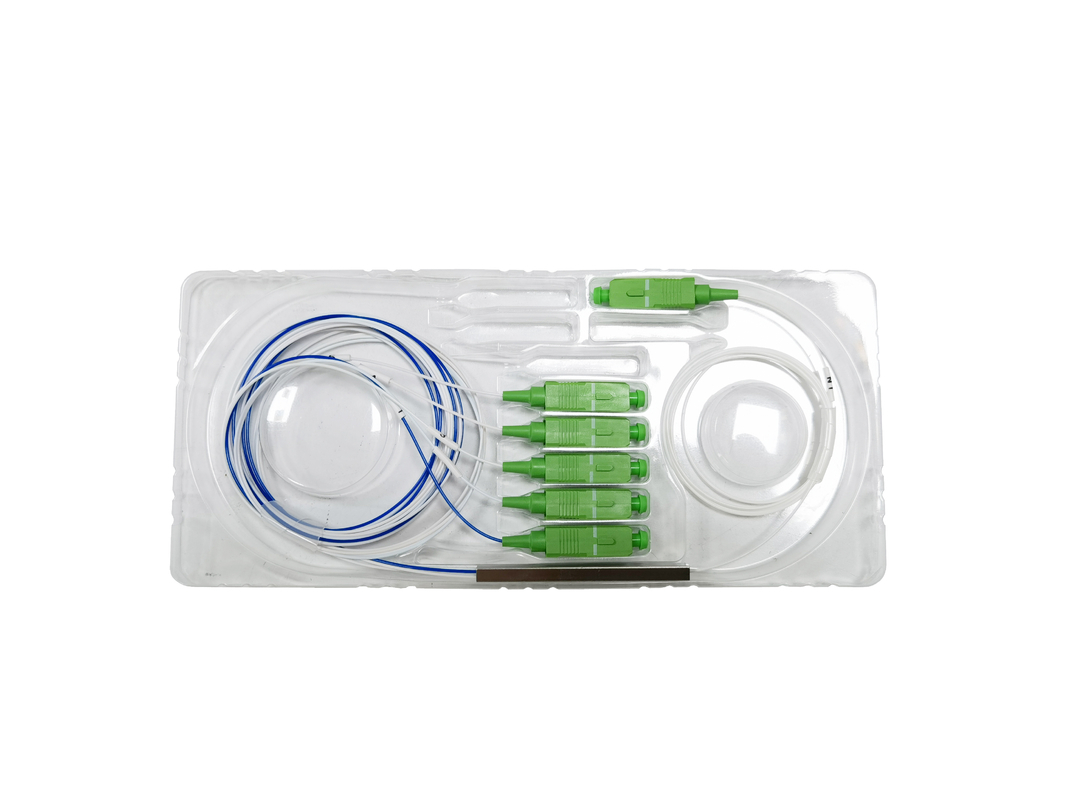

Jeśli kupisz tylko rozdzielacz optyczny 1:5 typu blockless, zostanie on zapakowany w blister z raportem z testu. Rurka, złącza lub kable zostaną zamocowane w blisterze z dobrą ochroną.
Zakończenie złączami i montaż w optycznym pudełku nap lub skrzynce dystrybucyjnej jest dopuszczalne w fabryce przed dostawą.
Często współpracuje z zakończeniem skrzynki światłowodowej
