| Nazwa marki: | YINGDA |
| Numer modelu: | MPO 16 Fibers |
| MOQ: | 100 |
| Cena £: | 0.2USD-100USD |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | T/T, Alipay, Paypal |

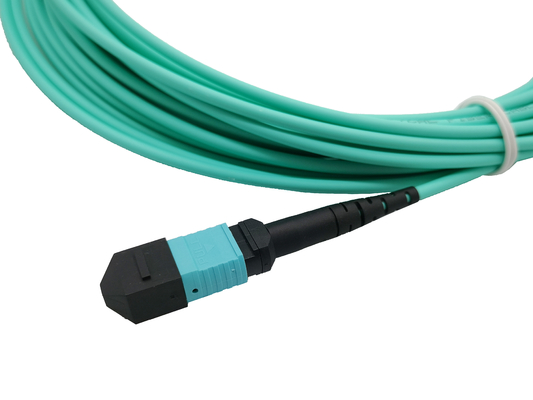

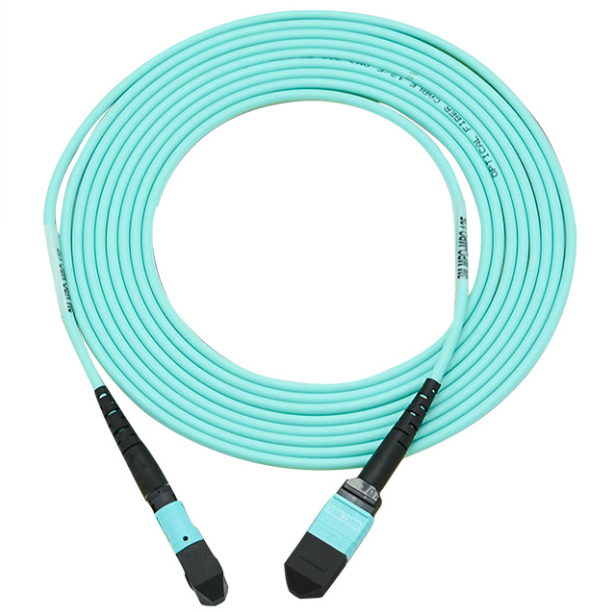

400G MPO Kabel MPO do MPO Patch Cord Kobieta OM3 16 Włókno typu B 5M
16 Fibers MPO to MPO Patch Cable jest dobry do szybkiego wdrożenia centrum danych lub infrastruktury światłowodowej.Wysoce wydajna struktura kabli plug and play znacznie zmniejszyła koszty instalacji początkowej i codziennej konserwacjiKabel ciężarowy Yingda MPO przyjmuje wybrane kable włókniste i komponenty MPO, z niską stratą wstawienia, wysoką stratą zwrotu, w pełni spełnia wymagania sieci danych o dużej prędkości.

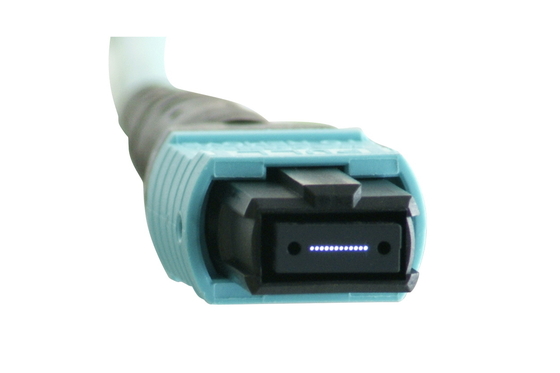

16 Włókna MTP MPO Specyfikacja złącza
| Parametry optyczne | ||||
| Strata wstawienia (dB) | Norma SM | SM Elite | Standard MM | MM Elite |
| ≤ 0.7 | ≤ 0.35 | ≤ 0.7 | ≤ 0.35 | |
| Strata zwrotu (dB) | ≥ 60 | ≥ 6020 | ||
| Trwałość (dB) | ≤0,2 500 razy parzenia | |||
| Wytrzymałość na rozciąganie ((kgf) | 10 | |||
| Temperatura pracy (°C) | -20 ~ +70 | |||
| Długość fali pomiarowej ((nm) | 1310 | 850 | ||
| Parametry geometryczne | ||||
| Pozycja | Oś X | Oś Y | ||
| Min. | Maksymalnie | Min. | Maksymalnie | |
| Promień krzywicy (mm) | 500 | / | 50 | / |
| Kąt polerowania | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| Pozycja | Min. | Maksymalnie | ||
| Wysokość włókna (nm) | 1000 | 3000 | ||
| Maksymalny błąd wysokości włókna ((nm) | 600 | |||
| Błąd wysokości przyległych włókien (nm) | - 300. | +300 | ||
| Średni błąd wysokości włókna (nm) | - 300. | +300 | ||
| Centralna wgłębiona (nm) | 300 | |||
16 Włókna MPO Standardy kabli błonnego:
Ø Spełnia normę IEC 61754-7 i JIS C5982
Ø Podział kabli strukturalnych według TIA-568-C
16 Wskazówki kabli MPO
Ø Instalacja rdzenia
Ø Możliwość wyboru obu końców z szpilkami (typu męskiego) lub obu końców bez szpilek (typu żeńskiego)
Ø Liczba włókien dostępnych w 12/24/36/48/72/96/144 włóknach
Ø Struktura kabli okrągłych i mini-rdzeni, aby wyeliminować wrażliwość zgięcia i zaoszczędzić miejsce
Ø Dostępne w jednowarunkowej G 652 D i G 657, wielowarunkowej OM2, OM3, OM4
Ø Opcjonalna konstrukcja oczka pociągającego, dostosowana do różnych środowisk instalacyjnycht
Optyka równoległa
¢ Forum sieci internetowych optycznych (OIF) Zgodne
¢ zgodny z Infiniband
Infiniband
¢ Zgodne z kanałem światłowodowym 10G
40G, 100G, 400G, 800G
¢ QSFP
16F Wykorzystanie kabli ciężarowych MPO:
Ø Połączenia pomiędzy ramami z przełączaniem optycznym
Ø Dostęp do krawędzi kart o wysokiej gęstości włókien
Ø Kable trunkowe zestawu
Ø Kabling centrów danych
Polaryzacja kabli ciężarowej MPO MTP 3 rodzaje
Struktura kabli ciężarowych:
/Wersja YINGDA'S MPO Patch Cord Workshop
Zespoły produkcyjne YINGDA MPO przeprowadzają wiele testów, aby ściśle kontrolować jakość dla klientów.
|
