| Nazwa marki: | YINGDA |
| Numer modelu: | YD-PLC-LG-108-SC-10 |
| MOQ: | 50 pcs |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 5-8days after payment |

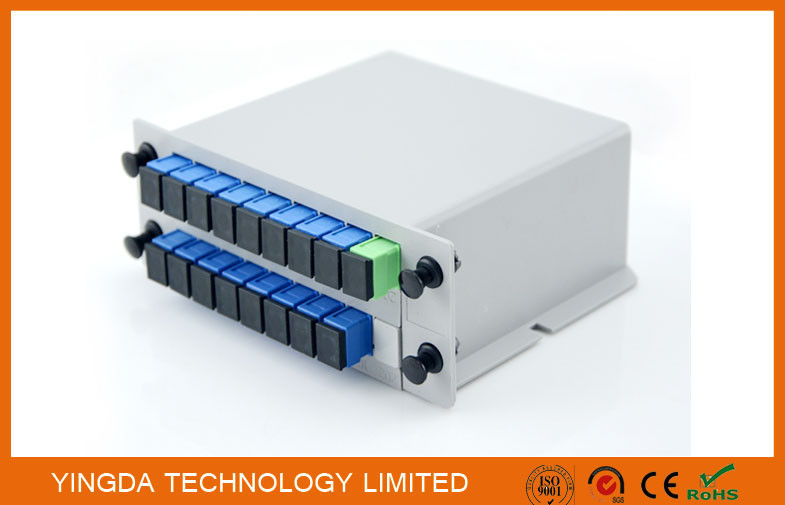

GPON Network 1:8 PLC Optical Splitter LGX Aluminium 2 Slot Cassette Chassis
Yingda dostarcza wysokiej precyzji rozdzielacz PLC do budowy sieci optycznej.Jest wystarczająco mały, aby umieścić w wewnętrznym skrzynce końcowej i ramy ODF lub optycznych światłowodowych pudełka dystrybucji bezpośrednio. PLC splitter optyczny oferuje jednolite podziały mocy z niską stratą wstawiania, niskim PDL i wysoką stratą zwrotu. Użytkownik może dostosować współczynnik podziału światłowodowego dla każdego kanału wyjściowego.Zakres długości fali roboczej wynosi od 1260 nm do 1650 nm.
GPON 1*8 splitter włókienniczy
* Konstrukcja kompaktowej wielkości
* Niska utrata wstawienia i niska PDL
* Wysoka niezawodność
* Wysoka liczba kanałów
* Szeroki zakres długości fali
* Duży zakres temperatury pracy
* Niestandardowe opakowanie i konfiguracja
* Pełne kwalifikacje Telcordia GR1209/1221
Specyfikacje rozdzielacza LGX:
1×N(N>2) (z złączem) Parametry optyczne:
|
parametry |
1x4 |
1x8 |
1 x 16 |
1x32 |
||||||
|
1 |
Długość fali operacyjnej ((nm) |
1260~1650 |
||||||||
|
2 |
Utrata wstawienia (dB) |
Maksymalnie |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
Strata zwrotu (dB) |
Maksymalnie |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
Strata zwrotu (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
Maksymalnie |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
Dyrektywność (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
|
7 |
Utrata zależna od długości fali (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
Długość ogona świni ((m) |
1.2(±0.1) lub określone przez klienta |
||||||||
|
9 |
Rodzaj włókna |
250 μm gołych włókien |
||||||||
|
10 |
Temperatura pracy ((°C) |
-40~85 |
||||||||
|
11 |
Temperatura przechowywania ((°C) |
-40~85 |
||||||||
|
12 |
Wielkość opakowania ((L×W×H) (mm) |
40 × 4 × 4 |
40 × 4 × 4 |
40 × 4 × 4 |
50x7x4 |
|
||||
|
1 |
Długość fali operacyjnej ((nm) |
1260~1650 |
||||||||
|
2 |
Strata zwrotu (dB) |
APC min |
55 |
|||||||
|
UPC min |
50 |
|||||||||
|
3 |
Dyrektywność (dB) |
Min. |
55 |
|||||||
|
4 |
Długość ogona świni ((m) |
1.0(±0.1) lub określone przez klienta |
||||||||
|
5 |
Rodzaj włókna |
Dostosowanie |
||||||||
|
6 |
Temperatura pracy ((°C) |
-20~65 |
||||||||
|
7 |
Temperatura przechowywania ((°C) |
-40~85 |
||||||||
Uwaga: Wszystkie pomiary przeprowadzono w temperaturze pokojowej, a specyfikacja obejmuje złącza.
2×N(N>2)PLCS ((bez złącza) Parametry optyczne:
|
parametry |
2x4 |
2x8 |
2x16 |
2x32 |
||
|
1 |
Operacja Długość fali (nm) |
1260~1650 |
||||
|
2 |
Utrata wstawienia (dB) |
Maksymalnie |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
Jednorodność strat (dB) |
Maksymalnie |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
Strata zwrotu (dB) |
Min. |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
Maksymalnie |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
Dyrektywność (dB) |
Min. |
55 |
55 |
55 |
55 |
|
7 |
Utrata zależna od długości fali (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
Długość ogona świni ((m) |
1.2(±0.1) lub określone przez klienta |
||||
|
9 |
Rodzaj włókna |
Kosomizacja |
||||
|
10 |
Temperatura pracy ((°C) |
-40~85 |
||||
|
11 |
Temperatura przechowywania ((°C) |
-40~85 |
||||
|
12 |
Wymiar (L × W × H) (mm) |
50 × 4 × 4 |
50 × 4 × 4 |
60 × 7 × 4 |
60 × 7 × 4 |
|
Uwaga: Wszystkie pomiary przeprowadzono w temperaturze pokojowej, a specyfikacja obejmuje złącza.
FTTH GPON LGX splitter Wniosek
|
| Nazwa marki: | YINGDA |
| Numer modelu: | YD-PLC-LG-108-SC-10 |
| MOQ: | 50 pcs |
| Cena £: | 1.1USD-4.58USD |
| Szczegóły opakowania: | 1PC/BOX |
GPON Network 1:8 PLC Optical Splitter LGX Aluminium 2 Slot Cassette Chassis
Yingda dostarcza wysokiej precyzji rozdzielacz PLC do budowy sieci optycznej.Jest wystarczająco mały, aby umieścić w wewnętrznym skrzynce końcowej i ramy ODF lub optycznych światłowodowych pudełka dystrybucji bezpośrednio. PLC splitter optyczny oferuje jednolite podziały mocy z niską stratą wstawiania, niskim PDL i wysoką stratą zwrotu. Użytkownik może dostosować współczynnik podziału światłowodowego dla każdego kanału wyjściowego.Zakres długości fali roboczej wynosi od 1260 nm do 1650 nm.
GPON 1*8 splitter włókienniczy
* Konstrukcja kompaktowej wielkości
* Niska utrata wstawienia i niska PDL
* Wysoka niezawodność
* Wysoka liczba kanałów
* Szeroki zakres długości fali
* Duży zakres temperatury pracy
* Niestandardowe opakowanie i konfiguracja
* Pełne kwalifikacje Telcordia GR1209/1221
Specyfikacje rozdzielacza LGX:
1×N(N>2) (z złączem) Parametry optyczne:
|
parametry |
1x4 |
1x8 |
1 x 16 |
1x32 |
||||||
|
1 |
Długość fali operacyjnej ((nm) |
1260~1650 |
||||||||
|
2 |
Utrata wstawienia (dB) |
Maksymalnie |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
Strata zwrotu (dB) |
Maksymalnie |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
Strata zwrotu (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
Maksymalnie |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
Dyrektywność (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
|
7 |
Utrata zależna od długości fali (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
Długość ogona świni ((m) |
1.2(±0.1) lub określone przez klienta |
||||||||
|
9 |
Rodzaj włókna |
250 μm gołych włókien |
||||||||
|
10 |
Temperatura pracy ((°C) |
-40~85 |
||||||||
|
11 |
Temperatura przechowywania ((°C) |
-40~85 |
||||||||
|
12 |
Wielkość opakowania ((L×W×H) (mm) |
40 × 4 × 4 |
40 × 4 × 4 |
40 × 4 × 4 |
50x7x4 |
|
||||
|
1 |
Długość fali operacyjnej ((nm) |
1260~1650 |
||||||||
|
2 |
Strata zwrotu (dB) |
APC min |
55 |
|||||||
|
UPC min |
50 |
|||||||||
|
3 |
Dyrektywność (dB) |
Min. |
55 |
|||||||
|
4 |
Długość ogona świni ((m) |
1.0(±0.1) lub określone przez klienta |
||||||||
|
5 |
Rodzaj włókna |
Dostosowanie |
||||||||
|
6 |
Temperatura pracy ((°C) |
-20~65 |
||||||||
|
7 |
Temperatura przechowywania ((°C) |
-40~85 |
||||||||
Uwaga: Wszystkie pomiary przeprowadzono w temperaturze pokojowej, a specyfikacja obejmuje złącza.
2×N(N>2)PLCS ((bez złącza) Parametry optyczne:
|
parametry |
2x4 |
2x8 |
2x16 |
2x32 |
||
|
1 |
Operacja Długość fali (nm) |
1260~1650 |
||||
|
2 |
Utrata wstawienia (dB) |
Maksymalnie |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
Jednorodność strat (dB) |
Maksymalnie |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
Strata zwrotu (dB) |
Min. |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
Maksymalnie |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
Dyrektywność (dB) |
Min. |
55 |
55 |
55 |
55 |
|
7 |
Utrata zależna od długości fali (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
Długość ogona świni ((m) |
1.2(±0.1) lub określone przez klienta |
||||
|
9 |
Rodzaj włókna |
Kosomizacja |
||||
|
10 |
Temperatura pracy ((°C) |
-40~85 |
||||
|
11 |
Temperatura przechowywania ((°C) |
-40~85 |
||||
|
12 |
Wymiar (L × W × H) (mm) |
50 × 4 × 4 |
50 × 4 × 4 |
60 × 7 × 4 |
60 × 7 × 4 |
|
Uwaga: Wszystkie pomiary przeprowadzono w temperaturze pokojowej, a specyfikacja obejmuje złącza.
FTTH GPON LGX splitter Wniosek
