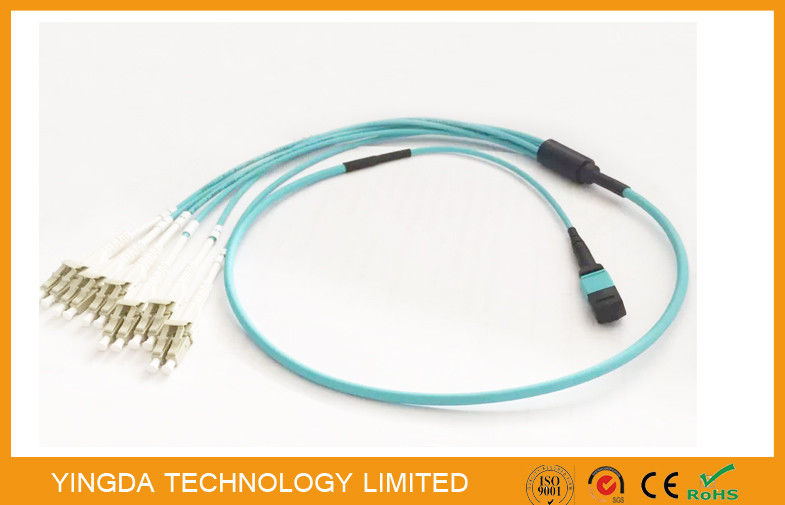

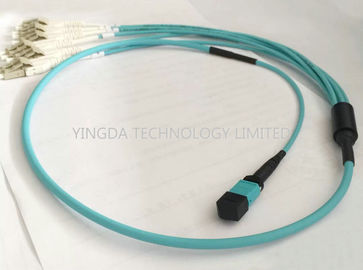

100G OM3-300 Kabel QSFP MTP MPO z 6 x złączem LC Duplex Uniboot Aqua

100G OM3-300 Kabel QSFP MPO MTP z 6 x złączem uniwersalnym LC Duplex Aqua


MPO / MTP Fan out Zespół (Pre-terminated) umożliwia szybkie rozmieszczenie pola patcha wieloportowego
Łączność w wysokiej gęstości.
Aplikacje LAN w sieci LAN i pamięci masowej, zapewniające wystarczające wykorzystanie poziomych i
Pionowe szafy regałowe za pomocą kabla o małym kształcie.

Zbudowane z modułową łącznością MPO / MTP i łącznością LC / SC / FC zapewniają te zespoły
Kompatybilności, elastyczności i wydajności systemu w urządzeniach przełączających LAN / SAN o dużej gęstości
Obszar dystrybucji.

MTP / MPO Cechy i zalety:

1. Wykorzystaj złącza MPO - mały współczynnik kształtu, 12 włókna lub 24-stykowy łącznik optyczny typu push / pull.
2. Szybka instalacja - specyficzne zastosowania aplikacji Konfiguracja krawędzi i konstrukcja zerwania
Do wymagań aplikacji w celu zminimalizowania strat, optymalizacji zarządzania kablami, szybkiego wdrażania,
A także zwiększyć elastyczność i łatwość zarządzania przy niższych kosztach instalacji.

3. Zakańczona fabryka - zapewnia szybkie wdrożenie, skalowalne rozwiązanie zwiększające niezawodność
I skrócenia czasu instalacji i kosztów.

4,100% testowane (dostarczone dane z testów) - zapewnia poprawione działanie optyczne
Integralność sieci.

5. Kabel o wysokiej gęstości - efektywniej wykorzystuje przestrzeń ścieżki w celu poprawy zarządzania i
Zmniejszyć koszty instalacji.

6. Zoptymalizowana wydajność - zespoły zbudowane z niską stratą własności MPO / MTP OECE
MT polerowanie Zapewnia niską stratę wtrąceniową i dużą stratę zwrotu, minimalizując różnorodność
Poprawiona wydajność utraty łącza kanału.

7. Zgodność z normami:

- Kabel z gniazdem jest zgodny z NFPA 262 z włóknami światłowodowymi nieprzewodzącymi (OFNP)
Lub IEC-60332 Odporność na płomienie typu Low Low Volt Halogen (LSZH), zgodna z dyrektywą
2002/95 / WE (RoHS) i REACH SvHC.

- Złącze MPO spełnia wymagania normy IEC-61754-7 i EIA / TIA-604-5.


Szczegóły MPO

• Kable łączące MPO są używane do łączenia między kasetami MPO
• Lub połączenia z aktywnym sprzętem z interfejsem MPO / MTP.
• W przypadku, gdy kabel patchworkowy MPO jest podłączony (przez sprzęgacz MPO) do drugiego
• Kabel płaskoekranowy MPO, jedno z dwóch złączy MPO musi być męskie (wyposażone w kołki).
• Kable MPO są dostępne w trzech różnych konfiguracjach: prostym,
• Wszystkie kable łączące z klapką MPO są w trybie wielofunkcyjnym i
• Kabel światłowodu jednomodowego.

Specyfikacja łączników

Pozycja		SM	MM
Liczba włókien		8,12,24 Core
Polskie		PC, APC	PC
Kolor obudowy		Standardowy (zielony), Elite (żółty)	Standard (beżowy), Elite (wodny)
Utrata wkładu	standard	≤0.7dB	≤0.5dB
	Elite niskie straty	≤0,35dB	≤0.3dB
Odzyskaj straty		PC≥50dB; APC = 60dB	≥ 30dB;
Trwałość (500 razy)		≤0.2dB
Długość fali testowej		1310 / 1550nm	850x1310nm

Specyfikacja kabla światłowodowego

Rodzaj włókna	OS2, OM1, OM2, OM3, OM4
Liczba włókien	8, 12, 24, 48, 72, 96 rdzeni
Średnica zewnętrzna	3.0mm (8 / 12Core), 5.5mm (24cores) lub dostosowane
Kolor płaszcza zewnętrznego	OS2 (żółty), OM2 (pomarańczowy), OM3 (aqua), OM4 (aqua) lub dostosowany
Materiał płaszcza zewnętrznego	LSZH, OFNP, OFNR
Wytrzymałość na rozciąganie	500N
Temperatura robocza	-20 do + 70 ° C
Temperatura przechowywania	-40 do + 70 ° C

Konstrukcja kabla montażowego:

Szczegóły zamówienia

P / N	Opis
MPOm-62LC-S62-U	MPO Kabel łączący wentylator, OS2 (G652D), MPO / APC męski-6xDuplex LC UPC 1 m żółty uni-boot
MPOm-62LC-S67U	MPO Kabel łączący wentylator, SM (G655A), MPO / APC męski-6xDuplex LC UPC 1 m żółty uni-boot
MPOm-62LC-OMl-U	MPO Kabel łączący wentylator, OM2 (50 / 125um), MPO Mężczyzna-6xDuplex LC UPC 1m pomarańczowy uni-boot
MPOm-62LC-OM2-U	MPO Kabel łączący wentylator, OM1 (62.5 / 125um), MPO Mężczyzna-6xDuplex LC UPC 1m pomarańczowy uni-boot
MPOm-62LC-OM3-U	MPO Kabel łączący wentylator, OM3 (50 / 125um), MPO Mężczyzna-6xDuplex LC UPC 1m pomarańczowy uni-boot
MPOm-62LC-OM4-U	MPO Kabel łączący wentylator, OM4 MPO Mężczyzna-6xDuplex LC UPC 1m pomarańczowy uni-boot
