| Nazwa marki: | YINGDA |
| Numer modelu: | Rozdzielacz PLC 1:9 |
| MOQ: | 100 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 5-8 dni po dokonaniu płatności |
| Warunki płatności: | Western Union, T/T, MoneyGram |

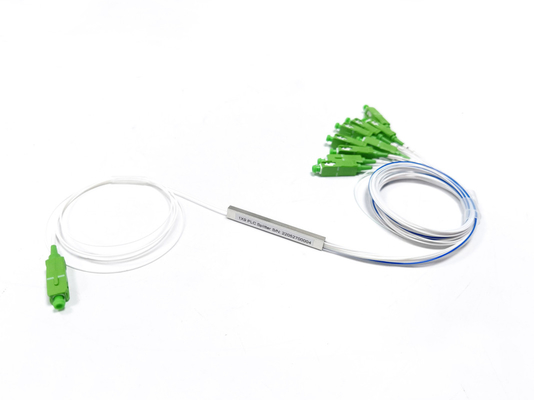

1:9 1x9 70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy SC APC G657A1 1 metr
Rozdzielacz Planar Lightwave Circuit (PLC) jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodów optycznych z krzemionki do dystrybucji sygnałów optycznych z biura centralnego (CO) do wielu lokalizacji.
Cechy
• Niskie straty wtrąceniowe i wysokie straty odbiciowe
• Automatyczny system przesiewowy PDL (dostępny jest bardzo niski PDL)
• Wysoka niezawodność i stabilność
• Złącze może do klasy B
• 100% testowane 3D przez Daisi i Sumix
Rozdzielacz 1x9Specyfikacja
| Współczynnik podziału (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Długość fali roboczej (nm) | 1260-1650 | ||||
| Rodzaj włókna | G657A lub dostosowany | ||||
| IL maks.(dB) | kanał 1 | 1,6 | 1,8 | 2,1 | 2,7 |
| kanał 2-9 | 21,0 | 18,6 | 16,5 | 15,1 | |
| IL uni(dB) | Kanał 2-9 | 1,8 | 1,8 | 1,8 | 1,8 |
| Strata odbicia (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| PDL (maks.) | 0,3 | 0,3 | 0,3 | 0,3 | |
| Jednorodność (maks.) | 0,8 | 0,8 | 0,8 | 0,8 | |
| Strata zależna od długości fali (dB) | ≤0,3 | ||||
| TDL (maks.) | 0,5 | ||||
| Temperatura robocza | -40 ~+85 | ||||
| Temperatura przechowywania | -40 ~+85 | ||||
| Wymiar (mm) / LXWXH | Gołe włókno | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Pudełko z ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Notatka:
1. Określone bez złączy
2. Dodaj dodatkowe straty 0,2 dB, w tym złącza
Wyjście rozdzielacza optycznego można podzielić na 70/30 80/20 60/40 lub 85/15% 4 typy, aby odróżnić podział podziału, użyj innego koloru, takiego jak niebieski, aby zaznaczyć, ten specjalny układ 1x9 zapewnia niezrównoważony współczynnik podziału nie równy typy, które mogą spełniać specjalne wymagania i elastyczne zastosowania optyczne i są szeroko stosowane w sieciach 5G FTTR.
Niezrównoważony rozdzielacz 1x9 używa tej samej stalowej rury 60*7*4mm co rozdzielacz 1x8, wejście 1, wyjście 9 = 4*2 + 1 szt. Układ światłowodowy.
Kolor włókna jest kolorowy, luźna tuba 900um może być dostosowana, jak niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny itp., Ze znakami liczbowymi do odróżnienia.
Można stosować wszystkie typy złączy optycznych, np. SC FC LC ST;
polska metoda: UPC, APC
Długość pigtaili wejściowych wyjściowych: 0,5 metra, 1 metr, 1,5 metra itp
Aplikacja
Jeśli kupisz tylko bezblokadowy splitter optyczny 1:9, zapakujesz go w pudełko blistrowe z raportem z testu.Rurka, złącza lub kable zostaną zamocowane w opakowaniu blistrowym z dobrą ochroną.
Wstępnie zakończone złączami i montaż w puszce optycznej lub puszce rozdzielczej są dopuszczalne w fabryce przed dostawą.
|
|
| Nazwa marki: | YINGDA |
| Numer modelu: | Rozdzielacz PLC 1:9 |
| MOQ: | 100 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Szczegóły opakowania: | 1 szt / pudełko, 80 sztuk / karton |
| Warunki płatności: | Western Union, T/T, MoneyGram |
1:9 1x9 70/30 Niezbalansowany światłowodowy rozdzielacz PLC Jednomodowy SC APC G657A1 1 metr
Rozdzielacz Planar Lightwave Circuit (PLC) jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodów optycznych z krzemionki do dystrybucji sygnałów optycznych z biura centralnego (CO) do wielu lokalizacji.
Cechy
• Niskie straty wtrąceniowe i wysokie straty odbiciowe
• Automatyczny system przesiewowy PDL (dostępny jest bardzo niski PDL)
• Wysoka niezawodność i stabilność
• Złącze może do klasy B
• 100% testowane 3D przez Daisi i Sumix
Rozdzielacz 1x9Specyfikacja
| Współczynnik podziału (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Długość fali roboczej (nm) | 1260-1650 | ||||
| Rodzaj włókna | G657A lub dostosowany | ||||
| IL maks.(dB) | kanał 1 | 1,6 | 1,8 | 2,1 | 2,7 |
| kanał 2-9 | 21,0 | 18,6 | 16,5 | 15,1 | |
| IL uni(dB) | Kanał 2-9 | 1,8 | 1,8 | 1,8 | 1,8 |
| Strata odbicia (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| PDL (maks.) | 0,3 | 0,3 | 0,3 | 0,3 | |
| Jednorodność (maks.) | 0,8 | 0,8 | 0,8 | 0,8 | |
| Strata zależna od długości fali (dB) | ≤0,3 | ||||
| TDL (maks.) | 0,5 | ||||
| Temperatura robocza | -40 ~+85 | ||||
| Temperatura przechowywania | -40 ~+85 | ||||
| Wymiar (mm) / LXWXH | Gołe włókno | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Pudełko z ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Notatka:
1. Określone bez złączy
2. Dodaj dodatkowe straty 0,2 dB, w tym złącza
Wyjście rozdzielacza optycznego można podzielić na 70/30 80/20 60/40 lub 85/15% 4 typy, aby odróżnić podział podziału, użyj innego koloru, takiego jak niebieski, aby zaznaczyć, ten specjalny układ 1x9 zapewnia niezrównoważony współczynnik podziału nie równy typy, które mogą spełniać specjalne wymagania i elastyczne zastosowania optyczne i są szeroko stosowane w sieciach 5G FTTR.
Niezrównoważony rozdzielacz 1x9 używa tej samej stalowej rury 60*7*4mm co rozdzielacz 1x8, wejście 1, wyjście 9 = 4*2 + 1 szt. Układ światłowodowy.
Kolor włókna jest kolorowy, luźna tuba 900um może być dostosowana, jak niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny itp., Ze znakami liczbowymi do odróżnienia.
Można stosować wszystkie typy złączy optycznych, np. SC FC LC ST;
polska metoda: UPC, APC
Długość pigtaili wejściowych wyjściowych: 0,5 metra, 1 metr, 1,5 metra itp
Aplikacja
Jeśli kupisz tylko bezblokadowy splitter optyczny 1:9, zapakujesz go w pudełko blistrowe z raportem z testu.Rurka, złącza lub kable zostaną zamocowane w opakowaniu blistrowym z dobrą ochroną.
Wstępnie zakończone złączami i montaż w puszce optycznej lub puszce rozdzielczej są dopuszczalne w fabryce przed dostawą.
