| Nazwa marki: | yingda |
| Numer modelu: | YDPLC-AM-132-SASA-1015 |
| MOQ: | 10 sztuk |
| Cena £: | 1.1USD-4.58USD |
| Czas dostawy: | 7 dni |
| Warunki płatności: | L / C, T / T, Western Union |
ABS Module Box Typ G652D 1x32 Włóknooptyczne PLC Splitter
1x32 Fiber PLC Splitter ABS Module Box Typ Jednorazowy z Pigstails G652D PVC SC/APC 2,0 mm Żółty
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations.
W sieciach PON najczęściej używany jest rozdzielacz ABS PLC. Zapewnia on pełną ochronę wewnętrznych komponentów optycznych i kabli,oraz zaprojektowane do wygodnej i niezawodnej instalacjiWykorzystywany jest głównie do różnych produktów łączności i dystrybucji (pojazdowe pudełko dystrybucyjne światłowodowe) lub szaf sieciowych.
Yingda może zaoferować 1x2 1x4, 1x8, 1x16, 1x32 1x64 współczynnik podziału, a pakiet może być mini moduł, moduł ABS, moduł LGX, rodzaj regału lub rodzaj zamknięcia optycznych splitterów PLC na różne aplikacje.
Specyfikacja techniczna
|
Wydajność optyczna |
Jednostka |
Specyfikacja |
|
|
Utrata wstawienia (bez złącza) |
Max. |
dB |
16.8 |
|
Wprowadzenie Utrata złącza |
Max. |
dB |
0.1 |
|
Utrata wstawienia (z złączem) |
Max. |
dB |
17.0 |
|
Utrata jednolitości |
Max. |
dB |
1.5 |
|
Utrata zależna od polaryzacji |
Max. |
dB |
0.3 |
|
Przepustowość |
Min. |
nm |
1260~1650 |
|
Strata zwrotu (wszystkie porty) |
Min. |
dB |
50 |
|
Dyrektywa |
Min. |
dB |
55 |
|
Temperatura pracy |
oC |
dB |
-40~85 |
FIberi optyczny G652D splitter splitter
|
Etykietowanie (materiał etykiety i wymiary) |
75*50 mm) |
|
Serializacja (oznaczanie laserowe lub inne) |
Etykieta |
|
PLC Splitter Packing |
Pudełko z tworzyw sztucznych ABS |
|
Rozmiar opakowania |
18*80*120 (mm) |
|
Rodzaj włókna |
G657A1,G652D |
|
Kolor włókien |
Wpis: oryginalny |
|
Rodzaj rury |
Φ2.0, PVC |
|
Kolor rurki |
Wpis: Żółty |
|
Rodzaj złącza |
Wprowadzanie: SC/APC |
|
Formularz indywidualnego arkusza danych testowych |
1310, 1490, 1550nm ILUFPDL |
Szczegóły dotyczące produktu

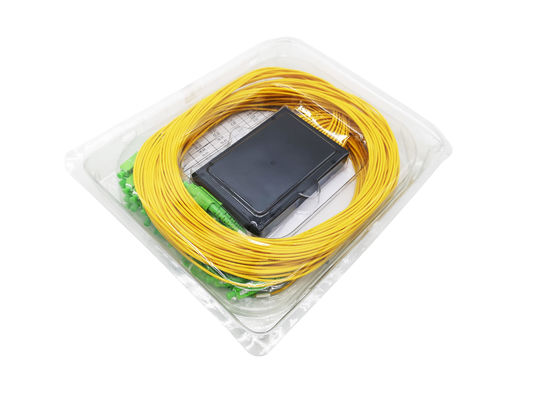

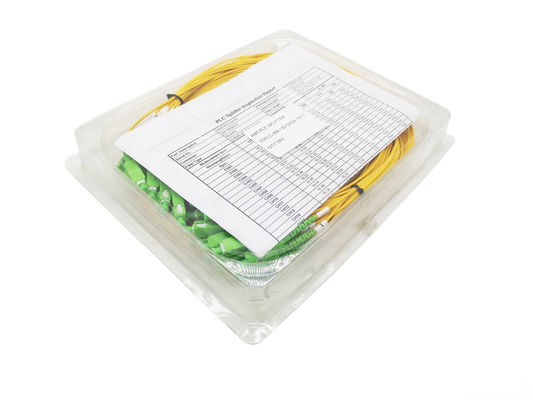

1 PC z 1 * 32 PLC Splitter będzie pakować 1pc pudełko blister, ustalone z kabelówki, z angielskiej wersji raportu z testu, różne współczynniki splitter jak 1x2, 1x4, 1x8, 1x16, 1x32,1x64 lub 1x128 będzie używać różnej wielkości pudełka blisterowego, aby utrzymać go w miejscu podczas transportu..

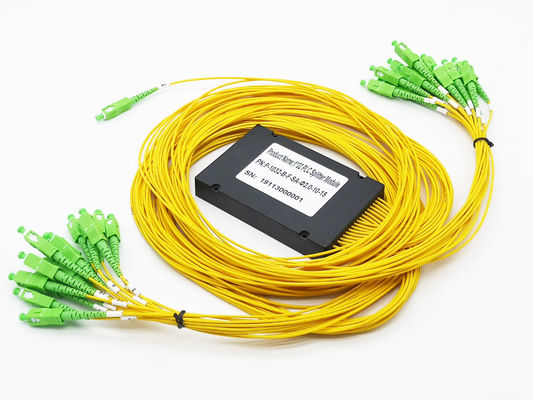

Płytka ABS jest czarna, międzynarodowy rozmiar, może być zamocowana na optycznym stojaku, montuje się panel patch, zamknięcie splice,lub optyczne pudełka dystrybucyjna ODB pudełka OTB ze śrubami lub z zastrzeżonymi urządzeniamiPrzyjmujemy logo klienta lub napis jedwabny nazwy firmy lub z etykietami logo do projektu OEM.

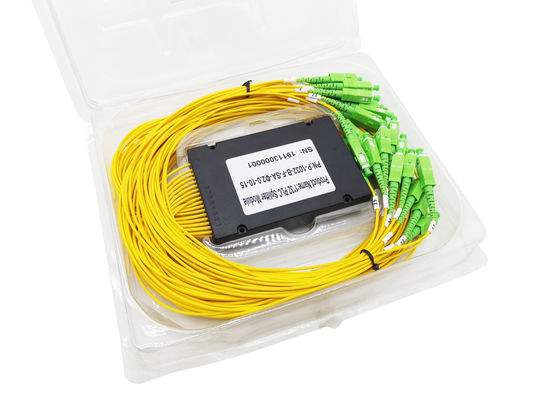

Istnieje oznaczenie liczbowe wyjściach szyn: 1 2 3 4 5... 32 w celu identyfikacji wyjściach i sygnałów torów podczas budowy.
"IN" oznacza również wejście rozdzielacza.
Wszystkie wyjścia i wejścia rozdzielaczy będą wyposażone w pierścień liczbowy dla łatwej obsługi, przyszłego zachowania lub zmiany;
Każda warstwa składająca się z 16 ogonów jest połączona, aby ułatwić rozróżnienie górnej i dolnej warstwy.
Wykorzystanie rozdzielacza PLC:
Model GponRozdzielaczCharakterystyka:
Informacje o zamówieniu
| Model | Wskaźnik podziału | Rozmiar pudełka / mm | Złącza |
| YDPLC-AM-102 | 1X2 | 100*80*10 | SC/UPC=SU |
| YDPLC-AM-104 | 1X4 | 100*80*10 | SC/APC=SA |
| Wymagania w zakresie bezpieczeństwa | 1X8 | 100*80*10 | FC/UPC=FU |
| YDPLC-AM-116 | 1X16 | 120*80*18 | FC/APC=FA |
| YDPLC-AM-132 | 1X32 | 120*80*18 | LC/UPC=LU |
| YDPLC-AM-164 | 1X64 | 100*40*6 | LC/APC=LA |
| Wymagania dotyczące: | 2X2 | 100*80*10 | - Nie. |
| YDPLC-AM... | - Nie. | - Nie. | - Nie. |
|
|
