24-rdzeniowy zewnętrzny rozdzielacz światłowodowy o średniej rozpiętości FTTH GPON CTO IP65
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | YINGDA |
Orzecznictwo | ISO |
Numer modelu | FDB0224C |
Minimalne zamówienie | 100 szt |
Cena | Negotiable |
Szczegóły pakowania | 1 szt. / Karton wewnętrzny, 10 szt. / Opakowanie zbiorcze |
Czas dostawy | 5-8 working days |
Zasady płatności | T / T, Western Union, MoneyGram, L / C |
Możliwość Supply | 20000pcs/month |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMaksymalna pojemność | 24 włókna | Wymiar | 317*237*101mm |
---|---|---|---|
Wyjście kablowe | ftth płaski kabel spadowy 2 * 3,0 mm | Materiał | PC+ABS |
Kolor | szary czarny | Adapter | 24 złączki SC |
Wejście kablowe | 1 dławik kablowy, 2 nieprzycięte porty (port dostępowy o średniej rozpiętości) | Specjalny | nieprzycięty kabel przechodzi przez pudełko |
Aplikacja | ftth fttb fttx, gpon, epon, sieć pon | prośba klienta | LOGO, próbka, etykieta ok. |
Typ | skrzynka przyłączeniowa światłowodu, skrzynka rozgałęźna | Metoda instalacji | mocowanie na słupie, mocowanie do ściany |
High Light | fiber optic closure,optical distribution box |

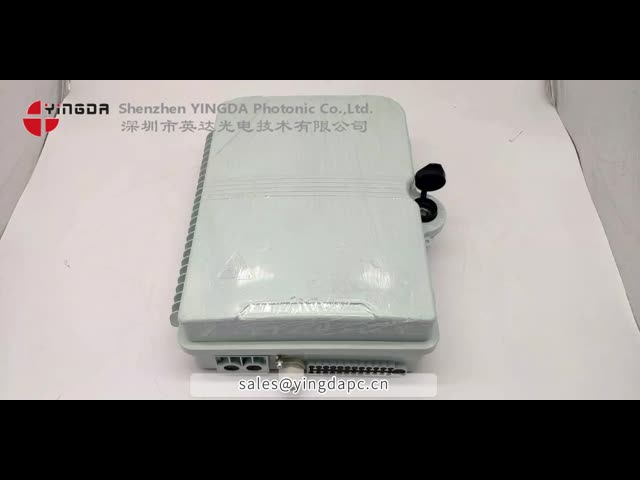

24 rdzenie Zewnętrzna skrzynka rozdzielcza rozdzielacza światłowodowego o średniej rozpiętości FTTH GPON CTO IP65
Skrzynka ta służy jako punkt przyłączeniowy 24-żyłowego kabla zasilającego do połączenia z kablem odgałęźnym w systemie sieci komunikacyjnej FTTx.Integruje łączenie światłowodów, dzielenie, dystrybucję, przechowywanie i połączenie kablowe w jednym urządzeniu.Tymczasem zapewnia solidną ochronę i zarządzanie budową sieci FTTx.Maksymalnie może utworzyć 24 subskrybentów w sieci aplikacji.
Specyfikacje
Model | Wymiar | Maksymalna pojemność | Rozdzielacz PLC | Adapter | Port kablowy | Materiał |
FDB-0224B | 317*237*101mm | 24 włókna | Mini rozgałęźnik 1X16,1X8,1X4,1X2 | 24szt SC | 3 wejścia, 24 wyjścia | ABS + PC |
Schemat połączeń
Skrzynka zaciskowa zakończona jak poniżej
+ 24 sztuk adapterów SC/UPC
+ 24 szt. szybkozłączek SC/UPC 55mm
+ 24 szt. pigtaili SC/UPC 1Mts 0.9mm żółty G65A71 LSZH
+ 24 szt. Kabel płaski 2x3,0 mm czarny 1 rdzeń G657A1 LSZH stalowy wrie itp.
Przegląd:
- Wykonany z wysokiej jakości inżynieryjnego materiału PC + ABS o wysokiej wytrzymałości, materiał odporny na promieniowanie UV, zapobiegający starzeniu, ognioodporny jest opcjonalny;
- Skutecznie chroni i zarządza kablami, fuzja wszystkich skrzynek, dystrybucja, dzielenie, przechowywanie w jednym zestawie, wielofunkcyjne;
- Standardowy rozmiar, umiarkowana waga, łatwa obsługa, zielona ręka może wykonać instalację światłowodową bez instrukcji.
Wejście i wyjście kabla:
- Ta skrzynka rozdzielcza może wykorzystywać port o średniej rozpiętości lub opcjonalnie 1 dławik kablowy, może maksymalnie wyjść 24-częściowy kabel opadający typu ftth figure-8;
- Wszystkie kable wejściowe i wyjściowe mają mocowania kablowe lub zaciski, co zapewnia stabilność po długim czasie użytkowania, a wszystkie metalowe części są ze stali nierdzewnej;
- Specjalnie dla wyjścia kabla zrzutowego dostępne są 2 sposoby po 12 sztuk gniazd do mocowania kabla, ze śrubami do mocowania części na pudełku.
- Dostępny jest 1 kawałek żółtego drutu uziemiającego, aby zapewnić bezpieczną instalację na zewnątrz.
System zamka:
- Całkowicie zamknięta konstrukcja, zabezpieczona mechanizmem blokującym przed kradzieżą: z 2 klipsami (klamrami) + 1 x kluczem głównym, antykradzieżowa, pyłoszczelna.
- Całe pudełko jest z wodoodpornym kołem uszczelniającym, zapewnia stopień ochrony IP65.
- Nadaje się zarówno do użytku zewnętrznego, jak i wewnętrznego
Płyta łącząca fuzję:
może pomieścić maksymalnie 24 sztuki tulei o długości 60*1.0mm, również duży obszar do prowadzenia włókien, dystrybucji, 2 gniazda do zamocowania stalowej rury rozdzielacza plc o rozmiarze 60*7*4mm.
Sposoby montażu:
Montaż na słupie lub na ścianie, jeśli klient nie określi, należy dostarczyć typ montażu na ścianie, montaż na słupie wymaga dodatkowej opłaty.
Płyta Apdater (Produkty powiązane):
- Zaciskanie kabla zasilającego i kabla odgałęźnego, łączenie światłowodów, mocowanie, przechowywanie, dystrybucja itp. Wszystko w jednym
- Nadaje się do adaptera dupleksu SC i LC, pigtaili, szybkiego złącza, kabla typu ftth drop itp.
- Płytka adaptera może zmienić się w moduł LGX, zamiast tego zmienić uchwyt, w razie potrzeby porozmawiaj z plssprzedaż@yingdapc.com
- lub TEL: +86 18688982406
Parametry techniczne
Temperatura pracy | -40~+85°C |
Wilgotność względna | ≤85% (+30°C) |
Ciśnienie atmosferyczne | 70kPa-106kPa |
Strata wtrąceniowa | ≤0,2 dB |
Strata zwrotu Upc | ≥50dB |
Strata zwrotu APC | ≥60dB |
Włóż i wyciągnij życie | ≥1000 razy |
Izolacja | Uziemiacz jest izolowany wraz z puszką przyłączeniową, IR≥1000m Ω/500V(prąd stały) |
Wytrzymać napięcie | Pomiędzy urządzeniem uziemiającym a korpusem skrzynki napięcie wytrzymywane wynosi ponad 3000 V / min, bez awarii i rozgorzenia.U≥3000V (prąd stały) |
Aplikacja
- Telekomunikacyjna pętla abonencka
- Światłowód do domu (FTTH)
- LAN/WAN
