Szczegóły Produktu:
|
| Rodzaj produktu: | rozdzielacz światłowodowy | złącze: | Złącze SC APC |
|---|---|---|---|
| rodzaj włókna: | tryb pojedynczy G657A1 | tłumienie wtrąceniowe: | 13,6 dB |
| Jednolitość (maks.): | 1,4 dB | Długość fali: | 1260 - 1650 nm |
| PDL (maks.): | 0,3 dB | Standard: | Telcordia GR-1221 i GR-1209 |
| wymiar rury: | 60*12*4mm | Średnica kabla: | 0,9 mm |
| Kolor kabla: | wejście niebieskie, wyjście: białe | typ rozdzielacza: | światłowodowy rozdzielacz PLC |
| typ współczynnika rozdzielacza: | Rozdzielacz 1x16 plc | ||
| High Light: | fbt coupler,plc splitter |
||

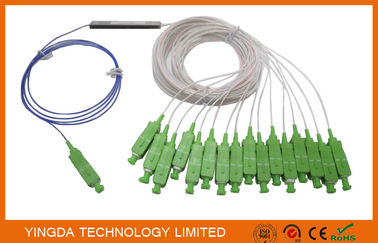

GPON FTTH Światłowodowy pasywny mini rozdzielacz optyczny 1x16 900um Jednomodowe złącza SC APC
Rozdzielacz planarnego obwodu fal świetlnych (PLC) jest rodzajem optycznego urządzenia zarządzającego mocąktóry jest wytwarzany przy użyciu technologii falowodów optycznych z krzemionki.Charakteryzuje się małym rozmiarem,wysoka niezawodność, szeroki zakres długości fali roboczej i dobra jednorodność między kanałami i jest szeroko stosowany w sieciach PON do realizacji optycznego podziału mocy sygnału.Yingdadostarcza całą serię produktów splitterów 1xN i 2xN, które są dostosowane dokonkretne aplikacje.Wszystkie produkty spełniają GR-1209-CORE-2001 i GR-1221-CORE-wymagania z 1999 roku.
Specyfikacja rozdzielacza światłowodowego
ROZDZIELACZ 1xN
| Przedmiot | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Typ włókna | G.657.A | |||||||
| Długość fali roboczej | 1260nm ~ 1650nm | |||||||
| Standardowa strata wtrąceniowa (dB) | ≤4,2 | ≤7,6 | ≤10.7 | ≤14,0 | ≤17,2 | ≤20,8 | ≤24,0 | |
| Tłumienie wtrąceniowe klasy P (dB) | ≤4,0 | ≤7,4 | ≤10,5 | ≤13,8 | ≤17,0 | ≤20,4 | ≤23,7 | |
| Jednolitość (dB) | ≤0,6 | ≤0,8 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 | |
| PDL(dB) | ≤0,2 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,5 | |
| Strata zależna od długości fali (dB) | ≤0,6 | ≤0,8 | ≤0,8 | ≤1,0 | ≤1,5 | ≤2,0 | ≤2,0 | |
| Strata powrotna (dB) | ≥50 | |||||||
| Kierunkowość (dB) | ≥55 | |||||||
| Zakres temp. pracy | -40 ℃ ~ + 85 ℃ | |||||||
| Uwaga: Powyższy parametr dotyczy Splittera ze złączem. Jeśli bez złącza, tłumienie wtrąceniowe zmniejszy się o 0,2 dB. |
||||||||
Funkcje światłowodowego rozdzielacza PLC
Ø Niska strata wtrąceniowa, niski PDL i wysoka niezawodność
Ø Wysoka strata zwrotu i dobra powtarzalność
ØSzeroki zakres długości fali
Ø Doskonała jednorodność między kanałami
Zastosowanie rozdzielacza światłowodowego
Ø Sieci LAN, WAN i Metro
Ø Projekt FTTH i wdrożenia FTTX
ØSystem CATV
ØGPON, EPON
Ø Sprzęt do testowania światłowodów
Ø Szerokopasmowa sieć transmisji danych
Wszystkie złącza, kabel, układ plc są testowane w 100% wcześniej w fabryce.i każdy z pierścieniem figury dla lepszej identyfikacji konstrukcji na miejscu.
Rozgałęźnik ze stali światłowodowejRozmiar tuby:
| Przedmiot | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Długość*Szerokość*Wysokość (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Przedmiot | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Długość*Szerokość*Wysokość (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
1x16Pasive Fiber PLC Splitter Stalowa rura
Informacje o zamawianiu rozdzielacza światłowodowego
| Port | Błonnik | Pigtail wejściowy | Złącze wejściowe | Pigtail wejściowy Długość |
Pigtail wyjściowy | Wyjście Złącze |
WyjściePigtail Długość |
|
| PLC | 102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
1=G657A 2=G652D SP=Specjalny |
1=250um Gołe włókno 2=900um ciasna ofiara 3=900um luźna tuba 4 = 2,0 mm kabel 5 = 3,0 mm kabel SP=Specjalny |
NE=brak SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=Specjalny |
0=0,5m 1=1m 2=1,5m 3=2m 4=3m SP=Specjalny |
1=250um Gołe włókno 2=900um ciasna ofiara 3=900um luźna tuba 4 = 2,0 mm kabel 5 = 3,0 mm kabel SP=Specjalny |
NE=brak SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=Specjalny |
0=0,5m 1=1m 2=1,5m 3=2m 4=3m SP=Specjalny |
Informacje o pakiecie światłowodowym PLCSplitter
Rozdzielacz PLC może być pakowany w różnego rodzaju, plastikowe torby, takie jak patchcord z włókna, pudełko blistrowe, pudełko kartonowe, pudełka kartonowe.Jeśli nie masz złączy, sugeruj użycie 100 sztuk w pudełku, aby zapewnić dobrą i wysoką ochronę rur z włókna i stali, ze względu na ogromny wzrost kosztów transportu z dnia na dzień.
