12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie

12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie
12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie

Duży Obraz :  12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YINGDA
Orzecznictwo: ISO,CE
Numer modelu: GPSR-2LC12
Zapłata:
Minimum Order Quantity: 50 pcs
Cena: Negotiable
Packaging Details: 1 pc / box, 5 pcs / carton box

12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie

Opis
Materiał: Stal walcowana na zimno Grubość: 1.2mm SPCC
Pojemność: 24 rdzenie jednowłóknowe warkocze Port złącza: Port adaptera dupleks LC
Aplikacja: 19-calowa optyczna ramka dystrybucyjna (ODF) metoda instalacji: Panel krosowy do montażu w stojaku
Kolor: Czarny Wymiar: 480*300*1Umm
High Light:

rack mount odf

,

sliding patch panel

12 portów 19-calowy panel krosowy światłowodowy Sldding 1U LC UPC Duplex 24 rdzenie



Panel krosowy do montażu w szafie jest używany głównie do łączenia i przechowywania między kablem światłowodowym a pigtailem w sprzęcie.Może być montowany na ścianie i na podłodze.Korpus skrzyni wykonany jest z wysokiej jakości stali walcowanej na zimno, sparying elektrostatyczny, wygląd jest piękny, a obsługa wygodna.



Przesuwny panel światłowodowy Yingda może instalować adaptery SC LC FC ST, a maxmim może mieć 12 rdzeni, 24 rdzenie, 48 rdzeni, 72 rdzenie 96 rdzeni 144 rdzenie na życzenie klienta przez 1U 2U 3U 4U 6U itp. Panel adaptera może być prosty, dupleksowy w układzie poziomym lub ukośnym z hamulcami montażowymi do mocowania na ramie montażowej rak.Jest to inteligentna konstrukcja, która zapewnia ochronę przed połączeniem kabla optycznego i instalacją adaptera światłowodu.Jest to połączenie terminacji, ochrony, łączenia i zarządzania kablami światłowodowymi.





Funkcje 12-portowego panelu światłowodowego

  • Elastyczny montaż w standardowej szafie rack 19”
  • Kompletne operacje przednie z uchwytami kablowymi i prętami zarządzającymi, duża powierzchnia, rozsądny projekt
  • Wystarczający obszar buforowania dla nadmiarowych włókien wewnątrz panelu krosowego
  • Dostępne miejsce na szpulowanie włókien i pigtaili w celu zwiększenia ochrony włókien, pigtaili i połączeń
  • Dostępna listwa montażowa adaptera do mocowania wielu typów adapterów, takich jak FC SC ST LC i E2000 itp.
  • Pełna ochrona promieni gięcia
  • wszystkie części w pudełku zostaną przymocowane śrubami na dole
  • Główny kabel wchodzi do skrzynki od tyłu, a następnie dystrybucja z przodu;

12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 0

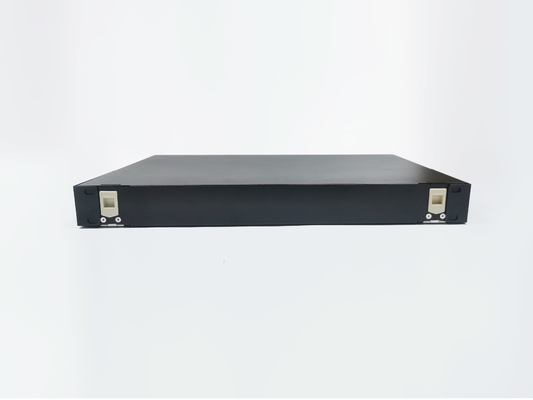

Ten 12-portowy panel krosowy jest przeznaczony do 19-calowego stojaka, uszy montażowe są przymocowane po obu stronach pudełka przed dostawą za pomocą śrub, podczas budowy należy go odkręcić, a następnie obrócić, aby zamocować go na pudełku w celu zamontowania.


12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 1

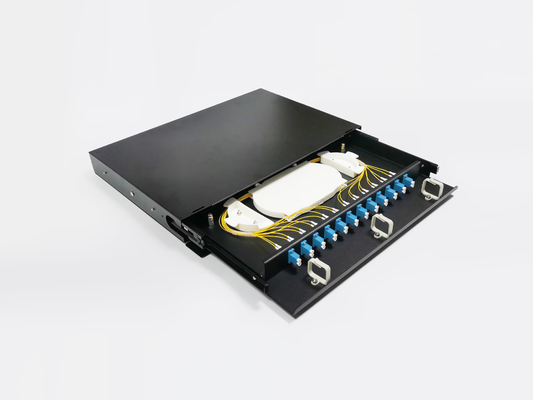

Przed płytami adaptera znajduje się duży obszar zarządzania włóknami, pigtaile dystrybucyjne lub kable mogą być wyprowadzone z lewej lub prawej strony, a plastikowe zaciski do nawijania kabli zapewniają, że każde włókno nie przeszkadza sobie nawzajem.


12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 2

Ten panel krosowy LC UPC wykorzystuje metalowy suwak, płynne przeciąganie i wygodną instalację.

Wyciągnij tylko z dna, a następnie możesz łatwo zarządzać włóknem, po zakończeniu odciągnij, aby zablokować go za pomocą przednich drzwi, pyłoszczelna konstrukcja.


12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 3

  • Panel krosowy 1U może umieścić 2 szt. 12-włóknowych tac, każda pojemność łączenia tacek to 12 rdzeni pojedynczego włókna, jeśli podwójne włókno może maksymalnie 24 rdzenie.
  • Tymczasem płyty adaptera z przodu o wysokości 1U mogą wykonać maksymalnie 24 szt. SC duplex = 48 rdzeni, wszystkie adaptery będą mocowane za pomocą śrub.
  • Jedwabne nadrukowane logo klienta, marka, numer seryjny lub inne informacje na pudełku zgodnie z życzeniem.

12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 4

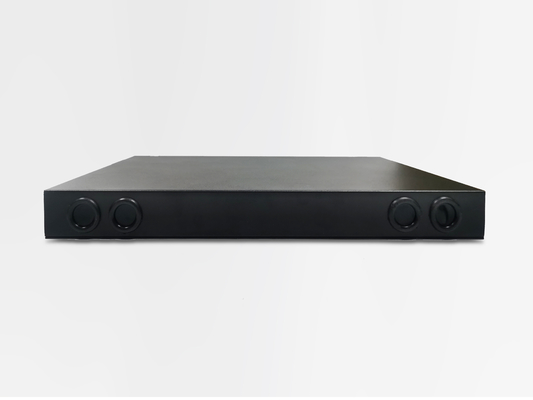

Porty kablowe Yingda Patch panel otwarte z tyłu, ilość i średnicę kabla można dostosować.Jeśli klient nie określi, wykona 4 porty z tyłu, 2 sztuki z każdej strony, średnica kabla 20 mm z gumową uszczelką chroniącą przed kurzem.

Wewnątrz pudełka znajdzie się odpowiednio metalowy uchwyt kablowy i plastikowe uchwyty, które zapewnią, że cały kabel będzie na miejscu na dłuższą metę i nie będzie bałaganu.


Panel krosowy do montażu w szafie Informacje o zamawianiu

Model

Wymiar (mm)

Maksymalna pojemność (rdzenie)

GPSR-SC12

480×200×1U

12

GPSR-SC24

480×200×1U

24

GPSR-SC48

480×200×2U

48

GPSR-FC12

480×200×1U

12

GPSR-FC24

480×200×1U

24

GPSR-FC48

480×200×2U

48

GPSR-ST12

480×200×1U

12

GPSR-ST24

480×200×1U

24

GPSR-ST48

480×200×2U

48



24 rdzeniowy panel światłowodowy Specyfikacja techniczna

temperatura otoczenia -25℃~+40℃
wilgotność względna ≤85% (+30 ℃)
ciśnienie atmosferyczne 70kPa~106kPa
Rezystancja izolacji

zacisk kabla światłowodowego i metalowy element wytrzymałościowy kabla,

Same metalowe elementy kabla światłowodowego, kabel światłowodowy

elementy metalowe i ziemia, rezystancja izolacji

powinien > 2 x 104MΩ.

Wytrzymałość dielektryczna

zacisk kabla światłowodowego i metalowy element wytrzymałościowy kabla,

Same metalowe elementy kabla światłowodowego, kabel światłowodowy

elementy metalowe i uziemienie pod napięciem 15kV dla

1min bez awarii, bez wyładowań łukowych.






12 portów 19-calowy panel krosowy światłowodowy Slding 1U LC UPC Duplex 24 rdzenie 5

Standardowe akcesoria obejmują: uszy do montażu w stojaku, tacę spawów, zestawy montażowe, koszulkę termokurczliwą, opaską nylonową, zaciski kablowe



Jeśli potrzebujesz wstępnie zakończone pigtailami i adapterami, skontaktuj się z działem sprzedaży, aby uzyskać szczegółowe informacje.

Dopuszczalne jest OEM lub ODM.
