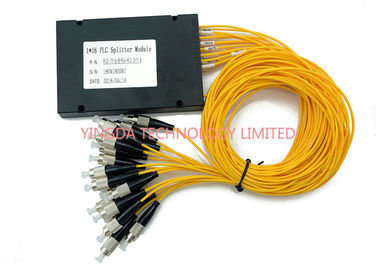

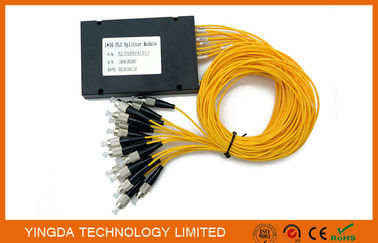

High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm

  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
  • High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm
Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO SGS ROHS
Numer modelu YD-PLC-MM116-FC-15
Minimalne zamówienie 50 pcs
Cena negotiable
Szczegóły pakowania 1PC/BOX
Czas dostawy 5-8days after payment
Możliwość Supply 10,000 pcs per month

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
connector FC / UPC fiber type2 Corning fiber SMF-28e
insertion loss 13.5 dB Uniformity (Max.) 1.2 dB
wavelength 1260-1650nm PDL(Max.) 0.25 dB
plastic box module 120*80*18 mm Fiber length 1.5 meter
cable diameter 2.0mm
High Light

fiber optic splitter

,

fbt coupler
Zostaw wiadomość
opis produktu

FTTH Passive Optical Splitter Fiber Optic 1X16 FC UPC SM 2.0mm Plastic Box Module





Yingda provides high precise PLC splitter for the construction optical network. Low requirements

of placing position and environment, compact insertion module type design. It is small enough to place

in indoor terminal box and ODF frame or optical fiber distribution box directly. PLC optical splitter offers

uniform power splitting with low insertion loss, low PDL and high return loss. User can customize the

optical splitting ratio for every output channel. The range of the working wavelength is from 1260nm

to 1650nm.





Features:


♦  Compact size design

♦  Low insertion loss and low PDL

♦  High reliability

♦  High channel counts

♦  Wide wavelength range

♦  Large operating temperature range

♦  Customized packaging and configuration

♦  Full Telcordia GR1209/1221 qualifications





Application:

  1. Long-Haul Telecommunications
  2. CATV Systems & Fiber Sensors
  3. Optical fiber sensing
  4. Local Area Network



Specifications:



1×N(N>2) (With connector) Optical parameters:



parameters

1×4

1×8

1×16

1×32

1

Operation wavelength(nm)

1260~1650

2

Insertion loss(dB)

Max

7.4

10.7

13.7

16.9

3

Return loss(dB)

Max

0.6

0.8

1.2

1.7

4

Return loss(dB)

Min

55

55

55

55

5

PLD(dB)

Max

0.2

0.3

0.3

0.3

6

Directivity(dB)

Min

55

55

55

55

7

Wavelength dependent loss(dB)

0.4

0.4

0.5

0.5

8

Pigtail length(m)

1.2(±0.1) or customer specified

9

Fiber type

250μm bare fiber

10

Operation temperature(°C)

-40~85

11

Storage temperature(°C)

-40~85

12

Packaging Size(L×W×H) (mm)

40×4×4

40×4×4

40×4×4

50×7×4



1

Operation wavelength(nm)

1260~1650

2

Return loss(dB)

APC min

55

UPC min

50

3

Directivity(dB)

Min

55

4

Pigtail length(m)

1.0(±0.1) or customer specified

5

Fiber type

Customization

6

Operation temperature(°C)

-20~65

7

Storage temperature(°C)

-40~85



Note: All measurement were done at room temperature and specification include connectors.





2×N(N>2)PLCS(Without connector) Optical parameters:



parameters

2×4

2×8

2×16

2×32

1

Operation

wavelength(nm)

1260~1650

2

Insertion loss(dB)

Max

7.8

11.2

14.2

17.4

3

Loss uniformity(dB)

Max

1.2

1.5

1.8

2.0

4

Return loss(dB)

Min

55

55

55

55

5

PLD(dB)

Max

0.2

0.3

0.4

0.4

6

Directivity(dB)

Min

55

55

55

55

7

Wavelength dependent loss(dB)

0.4

0.4

0.5

0.5

8

Pigtail length(m)

1.2(±0.1) or customer specified

9

Fiber type

Cusomization

10

Operation temperature(°C)

-40~85

11

Storage temperature(°C)

-40~85

12

Dimension (L×W×H) (mm)

50×4×4

50×4×4

60×7×4

60×7×4



Note: All measurement were done at room temperature and specification include connectors.



High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 0High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 1High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 2High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 3High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 4High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 5High Precise FTTH Network Passive Optical Splitter Module FC UPC SM 2.0mm 6
