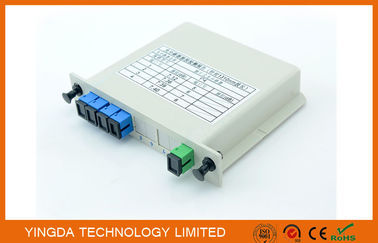

Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e

  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO SGS ROHS
Numer modelu YD-PLC-LG-104-SC-10
Minimalne zamówienie 50 pcs
Cena negotiable
Szczegóły pakowania 1PC/BOX
Czas dostawy 5-8days after payment
Możliwość Supply 10,000 pcs per month

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
connector SC/UPC fiber type2 G657A1, G652D corning fiber SMF-28e
insertion loss 7.3/7.0dB Uniformity (Max.) 1.5 dB
wavelength 1260 - 1650 nm PDL(Max.) 0.2 dB
Module size 100×80×10 mm square tube size 40×4×4 mm
flat tube size 60×7×4 mm
High Light

fiber optic splitter

,

plc splitter
Zostaw wiadomość
opis produktu

EPON 1*4 Fiber Optic PLC Splitter Cassette Module, 1:4 Splitter In LGX Box


Planar lightwave circuit (PLC) splitter is a type of optical power management device that is
fabricated using silica optical waveguide technology. It features small size, high reliability,
wide operating wavelength range and good channel-to-channel uniformity, and is widely used
in PON networks to realize optical signal power splitting.

YINGDA provides whole series of 1xN and 2xN splitter products that are tailored for specific applications.
All products meet GR-1209-CORE-2001 and GR-1221-CORE-1999 requirements.


Features

  • Low Insertion Loss
  • Low PDL
  • High Isolation
  • Compact Design
  • Good channel-to-channel uniformity
  • Wide Operating Wavelength
  • High Reliability and Stability


Compliance

  1. Telcordia GR-1209-CORE
  2. Telcordia GR-1221-CORE
  3. RoHS

Applications

  1. FTTH
  2. PON Network
  3. CATV Links
  4. Communication Equipment


Specification


Table1 – 1×N PLC Splitter

Operating Wavelength(nm)

1260~1650

Fiber Type

G657A1 or as customers' order

Port Configuration

1x4

1x8

1x16

1x32

1x64

Insertion Loss (dB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Loss Uniformity (dB)

0.6

0.8

1.2

1.5

2

Polarization Dependent Loss(dB)

0.2

0.2

0.25

0.3

0.35

Wavelength Dependent Loss(dB)

0.3

0.3

0.5

0.5

0.5

Temperature Dependent Loss
(-40~85 ) (dB)

0.4

0.4

0.5

0.5

0.5

Return Loss (dB)

55/50

Operating Temperature

-40~+85

Directivity (dB)

≥ 55

Storage Temperature

-40~+85



Table 2 – 2×N PLC Splitter


Parameters

2×2

2×4

2×8

2×16

2×32

Operating Wavelength (nm)

1260~1650

Fiber Type

SMF-28e or customer specified

Insertion Loss (dB)
(S/P Grade)

4.2

7.6

11.0

14.5

17.5

Loss Uniformity (dB)

0.8

1.5

1.5

2.0

2.5

Return Loss (dB)
(S/P Grade)

50/55

50/55

50/55

50/55

50/55

Polarization Dependent
 Loss(dB)

0.2

0.2

0.3

0.4

0.4

Directivity (dB)

55

55

55

55

55

Wavelength Dependent
 Loss(dB)

0.3

0.5

0.5

0.5

0.5

Temperature Stability
(-40~85 °C)(dB)

0.5

0.5

0.5

0.5

0.5

Operating Temperature (°C)

-40~85

Storage Temperature (°C)

-40~85

Module Dimension (mm)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Notes:

  • Specified without connectors.
  • Add an additional 0.2dB loss per connector.
  • 1x64,1x128,2x64 also can be offered.
