24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku

Miejsce pochodzenia Chiny
Nazwa handlowa YINGDA
Orzecznictwo ISO SGS ROHS
Numer modelu GPSR-1U-SA24
Minimalne zamówienie 100 pcs
Cena negotiable
Szczegóły pakowania 1pc / box, 5 pcs / carton box
Czas dostawy 5-8days after payment
Możliwość Supply 500,000 pcs per month

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał Stal walcowana na zimno kolor Szary
Pojemność 24 włókna Adapter Adapter SC simplex
Porty kablowe 4 szt. 20 mm Podanie Sieć FTTH FTTX FTTB ODN PON
wymiar 430 * 300 * 1U mm Grubość 1,2 mm
High Light

rack mount odf

,

optical distribution frame

Zostaw wiadomość
opis produktu

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku





Patch panel światłowodowy jest urządzeniem pomocniczym do okablowania terminali w transmisji światłowodowej

sieć komunikacyjna, która jest odpowiednia do bezpośredniego łączenia kabli optycznych w pomieszczeniach i połączenia rozgałęzionego,

i chroni włókno.



Specyfikacja



MODEL GPSR-1U-SA24
Wymiar 430 * 300 * 1U mm
Maksymalna pojemność 24 rdzenie
Port adaptera SC SIMPLEX
Ilość adaptera 24 sztuki SC lub LC duplex
Grubość 1,2 mm
Materiał Blacha stalowa zimnowalcowana natryskiwana elektrostatycznie
Kolor Czarny biały
Wejście kablowe 4szt. Φ20mm
Waga netto 5,2 kg





cechy

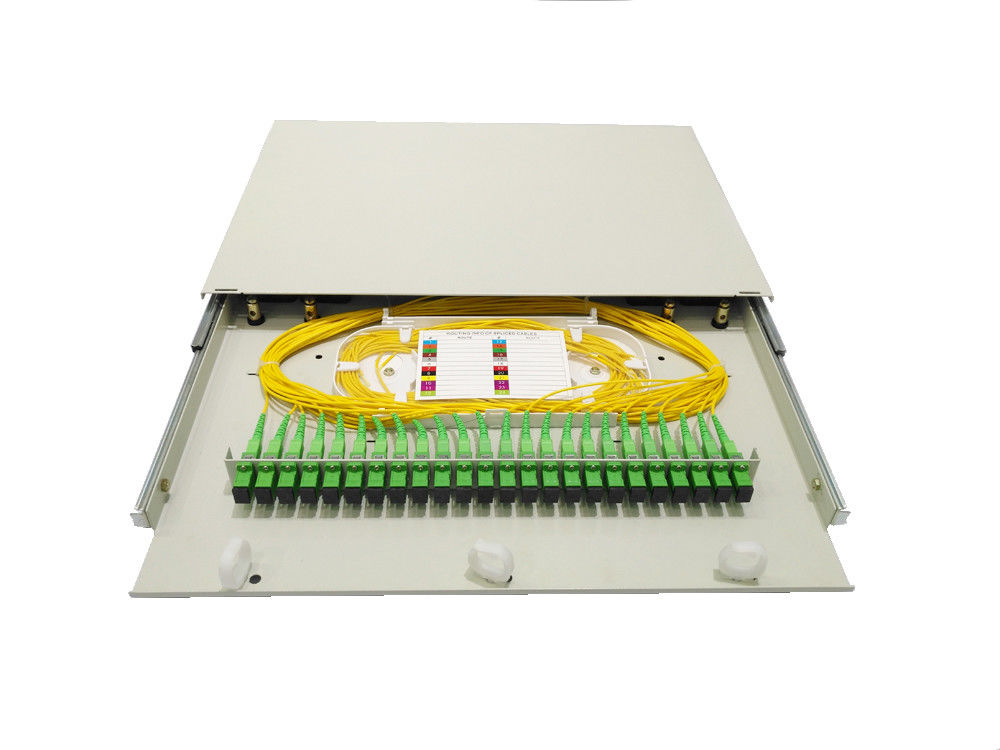

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku 0



Ma zastosowanie w zakończeniu i standardowej konstrukcji 19 '', konstrukcji do montażu w stojaku, metalowej blachy stalowej walcowanej na zimno, z natryskiem elektrostatycznym, grubość 1,2 mm po malowaniu.

Kolor szary, całkowicie gładki bez pęknięć i odcisków palców.

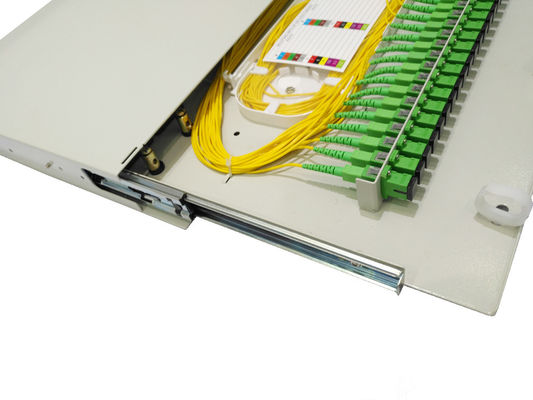

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku 1

Wysokość 1U 44,54mm może pomieścić 24 szt.Płyta adaptera SC simplex, adapter jest z otworem kołnierza, wszystkie pudełka dostarczane są ze śrubami do mocowania adapterów na płycie, aby były stabilne podczas długotrwałego transportu, nie wysuwają się.



1U 24 rdzenie wyposażone w 1-częściową tacę spawalniczą, maksymalnie 24 rdzenie do przechowywania światłowodów, jest wystarczająco dużo miejsca na zarządzanie lub przechowywanie światłowodów o długości 1,5 metra.

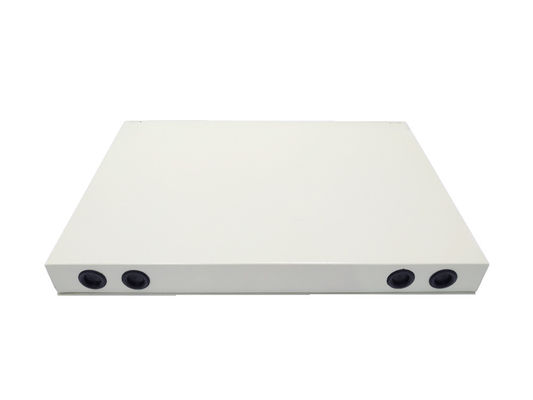

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku 2



Pudełko może być zamontowane w stojaku na ramie ODF 19 cali lub 23 cali za pomocą uchwytów montażowych, które będą konfigurowane z torbą na akcesoria, z wystarczającą ilością śrub, podczas dostawy, nie mocowane na pudełku.Pls wyjmij go podczas budowy na miejscu.

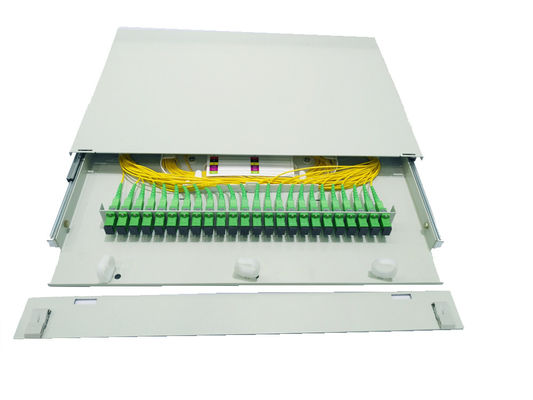

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku 3



Pudełko z 4-częściowymi zaciskami do wprowadzania kabli i gumowymi uszczelkami, aby zapobiec kurzu lub szczurowi, co sprawia, że ​​zarządzanie włóknami jest łatwe i przyjemne.Metalowa taca wysuwana jest lepsza niż plastikowa taca, jest długa, nie jest używana, jest bardzo gładka i wygodna do wyjęcia z wewnętrznej tacy.



Dostępne są również 3 plastikowe zaciski kablowe do zarządzania wyjściem kablowym, konstrukcja ludzka, istnieje wiele rodzajów zacisków do wyboru.

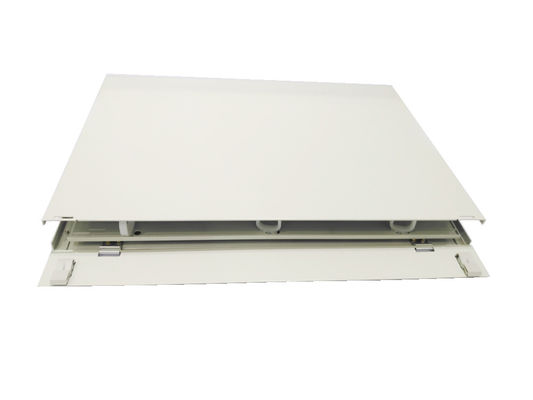

24-portowe złącze SC APC 19-calowy światłowodowy panel dystrybucyjny ODF, biały metalowy montaż w stojaku 4

Całość zamykana jest z przodu klipsem i można ją odchylać w górę lub w dół za pomocą metalowego uchwytu na dole, a przy dostawie będzie zamknięta dla lepszej ochrony.





Wymagania środowiskowe:



Nieodpowiednie zastosowanie na zewnątrz, w razie potrzeby, powinno podjąć środki ochronne.

Temperatura pracy

-25 do +40 ° C

Temperatura przechowywania

-25 do +55 ° C

Wilgotność względna

≤85% (30 ° C)

Ciśnienie atmosferyczne

70 ~ 106 kPa

Żywotność

20 lat



Właściwości materiału

Materiały paneli światłowodowychjestodporność na korozję,stabilne właściwości fizyczne i chemiczne;

wszystkomateriał musi być kompatybilny i kompatybilny z osłoną kabla optycznego i warkoczemosłona.

Aby zapobiec korozji i innym uszkodzeniom elektrycznym, materiały te muszą być kompatybilne z innymi

sprzęt używany wpanel krosowy



1. Jeślipanel krosowy wykorzystuje konstrukcyjne tworzywa sztuczne, jego parametry spalania powinny być zgodne

z testem GB / T5169.7, testostatni na30s.

2.użycie osłony wzmocnienia złącza światłowodowego materiały i wypełniacz termotopliwy

nie mniej niż 120°C, temperatura mięknienia termicznego nie może być niższa niż 90 ° C°C, może być używany w

a 25 ~ + 40°Temperatura C.

3.wszystkie materiały powinny być nietoksyczne, nie korodujące dla zdrowia ludzkiegoi inny element wyposażenia

skutki uboczne.

Wygląd powinien mieć pełny kształt, bez zadziorów, bez bąbelków, bez pęknięć i pustek, wypaczenia, zanieczyszczenie

wady.Cały kolor tła powinien być jednolicie ciągły.Piękny wygląd i

wygodna konstrukcja,niskie tłumienieutrata,rozsądna konstrukcja, wzmocniony rdzeń jest naprawionyw

skrzynka zaciskowa, osłonamauziemienie, nadaje się doświatłowodowy kabel taśmowy ikabel wewnętrzny.

Unikalna konstrukcja, 19-calowy stojaklub do montażu na ścianie.





Właściwości mechaniczne



Wytrzymałość na rozciąganie: powinna wytrzymać osiową wytrzymałość na rozciąganie nie mniejszą niż 500 N między końcówkami kablowymi

skrzynką i kablem, nie mniej niż 5N między warkoczem a skrzynką zaciskową.



Test na ściskanie: każda skrzynka zaciskowa kabla powinna wytrzymać pionowe ciśnienie statyczne

nie mniej niż 200N.



Test skrętu: skrzynka zaciskowa kabla powinna wytrzymać kąt skręcenia.





Właściwości elektryczne

  1. Światłowodowy komponent metalowy skrzynki kablowej i metalowy rdzeń wzmacniający kabel, metalowy kabel
  2. elementów i rezystancji izolacji uziemienia
  3. rezystancja izolacji:
  4. nie mniej niż 2 * 104 M omów, napięcie testowe: 500 V (DC).
  5. siła napięcia:
  6. brak awarii, brak zjawiska łuku przy 15Kv DC poniżej 1 minuty, brak awarii, brak łuku
  7. zjawisko.
