48-żyłowy kabel upuszczający FTTH IP68 Mechaniczna obudowa światłowodowa Rozdzielacz kopułkowy 1x32
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | YINGDA |
Orzecznictwo | ISO,SGS |
Numer modelu | GJS-M5-JFT |
Minimalne zamówienie | 100 szt |
Cena | Negotiable |
Szczegóły pakowania | 1 szt./karton, 4 szt./karton |
Czas dostawy | 5-15 dni po zapłacie |
Zasady płatności | T / T lub western Union, L / C |
Możliwość Supply | 50 000 sztuk miesięcznie |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xKształtować się | Kopuła / pion | Maksymalna pojemność | 48 rdzeni pojedynczych włókien |
---|---|---|---|
Port kablowy | 1 mid sapn (port nieodcięty) + 4 porty okrągłe | Średnica kabla | Φ7mm~Φ18mm |
Materiał | Korpus PP + taca ABS | taca spawów ilość | maks. 6 szt. |
Exception INVALID_FETCH - getIP() ERROR | φ230*445mm | Waga | 3,5 kg |
Metoda uszczelniania | Uszczelnienie mechaniczne | klasa wodoodporności | IP65 |
podanie | antena, mocowanie na słupie, mocowanie ścienne, kanałowe, zakopane itp | ilość rozdzielacza | 1x32, 1x16, 1x8, 1x4, 1x2 mini splitter lub seria 2xN |
High Light | Obudowa złącza światłowodowego IP65,obudowa kopuły światłowodowej IP65,uszczelnienie mechaniczne Obudowa złącza światłowodowego |
48-żyłowy kabel upuszczający FTTH IP68 Mechaniczna obudowa złącza światłowodowego Rozdzielacz kopułkowy 1x32 1x16 1x8
Uncut 1x16 PLC Splitter 48 rdzeni Fusion Joint Closure Kopuła światłowodowa Mechaniczna uszczelka FOSC

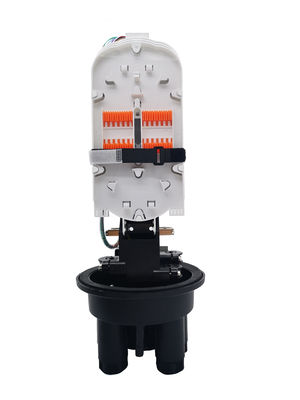

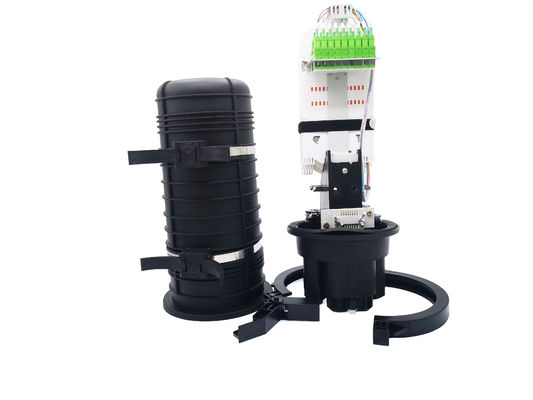

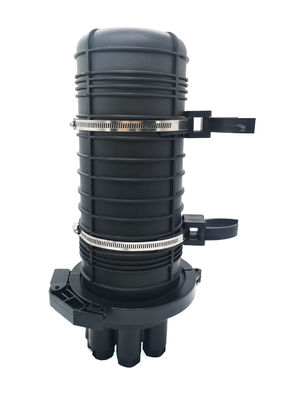

Zamknięcie spawów światłowodowych GJS-M5-JFT to obudowa typu kopułowego, która służy do bezpośredniego połączenia podczas transmisji światłowodowej i zapewnia ochronę połączenia, z 4 okrągłymi otworami wlotowymi kabla i 1 eliptycznym otworem wlotowym;przyjmuje uszczelnienie mechaniczne;może być używany do montażu nad głową, na słupie, montażu na ścianie i w ziemi;dobre właściwości uszczelniające, prosta instalacja i szeroki zakres zastosowań.
Specyfikacja
Model | GJS-M5-JFT |
Wymiar | Φ230*445mm |
Wejście i wyjście kablowe | 1 owal (lub średni rozpiętość) + 4 rundy |
Średnica kabla | Φ7-18mm |
Pojemność tacy spawów | 24 pojedynczy rdzeń |
Maks.Ilość tac | 6 sztuk |
Maks.Ilość splotów | 144 rdzenie (pojedyncze włókno) |
Maks.Współczynnik podziału | 1:16 (2 szt.), 1:32 (1 szt.), |
Metoda uszczelniania | Gwintowane uszczelnienie mechaniczne, guma silikonowa |
Promień krzywizny światłowodu | ≥ 40mm |
Dodatkowa utrata dysku optycznego | ≤ 0,01 dB |
Zakres temperatury | -20°C ~ +60°C |
Odporność na ciśnienie boczne | ≥ 2000N/10cm |
Odporność na uderzenia | ≥ 20n.M |
Stopień ochrony | IP65 |
Cechy
- Wszystkie wskaźniki wydajności produktu spełniają wymagania krajowej normy puszki złączowej YD/T 814.1.
- 5 sztuk portów kablowych: 4 okrągłe i 1 owalne porty, które mogą uzyskać dostęp do kabla optycznego φ 7 - φ 18, dostępna jest funkcja uncut
- Zewnętrzny korpus pudełka jest wykonany z wysokowytrzymałych tworzyw konstrukcyjnych i formowania wtryskowego pod wysokim ciśnieniem ze środkiem przeciwstarzeniowym.Charakteryzuje się lekkością, wysoką wytrzymałością mechaniczną, dużą odpornością na korozję, odpornością na pioruny i długą żywotnością.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------
- Taca do łączenia włókien o strukturze nałożonej i niezależne urządzenie uziemiające izolację w pudełku sprawiają, że konfiguracja liczby rdzeni światłowodu, rozszerzanie i uziemienie kabla są elastyczne, wygodne i bezpieczne.
- Elementy metalowe i elementy mocujące wewnątrz i na zewnątrz pudełka wykonane są ze stali nierdzewnej, która może być używana w różnych środowiskach.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------------------
- 48 rdzeni załaduje 3 szt. Tacek, 1 do rozdzielacza i 2 do fuzji.Każda tacka może spawać jedno włókno 24 rdzeniowe.Każda taca z przezroczystą pokrywą, dużym obszarem prowadzenia i rozsądnym promieniem zgięcia, tace mocowane są na metalowym wsporniku adaptera za pomocą śrub. Rura rozdzielacza może być zamocowana w tacy.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------

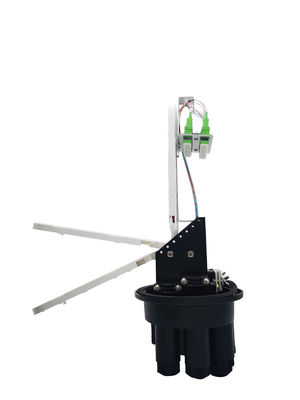

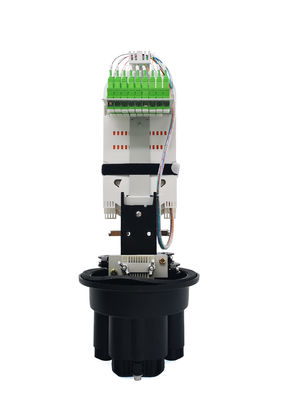

- Płyty adaptacyjne dla 1x16 mogą być takie jak na poniższych zdjęciach, mogą pomieścić maksymalnie 18 adapterów SC, dla 1x16 lub 2x16 ze spiralną rurką lub nytonowym wiązaniem do zamocowania na miejscu.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
Wyposażenie standardowe:
zestawy do montażu na słupie, klucz plastikowy, wewnętrzny klucz imbusowy, gumowe uszczelnienia i zestawy do portów kablowych, osłona termokurczliwa, oznaczenia liczbowe, opaska nylonowa itp.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Proces instalacji obudowy złącza światłowodowego
Kabel optyczny wchodzi z kontroli finansowej kabla optycznego na podstawie.
Uchwyt kablowy służy do blokowania kabla, a stalowy rdzeń jest penetrowany we wzmocnioną kolumnę rdzenia i mocno dociskany.
1. Montaż kabla optycznego z otworem owalnym:
Wyjmij gumową podkładkę, plastikowy blok i plastikową zatyczkę w eliptycznym otworze, kabel optyczny przechodzi przez gumową podkładkę, a następnie zapnij plastikowy blok, na koniec dodaj plastikową zatyczkę, użyj klucza, aby dokręcić śrubę i zablokować podstawę aby zakończyć uszczelnianie wlotu kabla optycznego.
2. Instalacja4 rundakabel optyczny:
Odkręć plastikową nakrętkę małego otworu wlotowego kabla, wyjmij zaślepkę uszczelniającą φ 27, zainstaluj akcesoria zgodnie z kolejnością pokazaną na poniższym rysunku, a na koniec za pomocą klucza dokręć plastikową nakrętkę, aby uszczelnić wlot kabla parami .
3. Podział optyczny: przynieśpozbawiony izolacji kabel optyczny do tacki fuzji dla zarezerwowanego uzwojenia, połącz koniec pigtaila i koniec kabla w gnieździe fuzji, włóż złącze pigtaila do wlotu adaptera, włóż wejście rozdzielacza PLC do wyjścia adaptera , wyjście rozdzielacza jest wkładane do wejściowego końca adaptera, a kabel optyczny jest na końcu wyprowadzony na wylocie adaptera.
4. Fuzja bezpośrednia:włóż kabel doczołowy do tacki zgrzewającej w celu zarezerwowania uzwojenia, a następnie zgrzej dwa końce w szczelinach zgrzewających.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Podanie:zakopane bezpośrednio, kanałowe, antenowe, telekomunikacyjne, mobilne, CATV, autostrada, firma szerokopasmowa itp.
