Blacha ze światłowodami walcowanymi na zimno 288 Taca do przesuwania rdzenia z adapterami druku dwustronnego SC

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: YINGDA
Orzecznictwo: ISO
Numer modelu: GPSM-2SC144
Minimalne zamówienie: 1 SZT.
Cena: negotiable
Szczegóły pakowania: 1 sztuk / pudełko
Zasady płatności: T/T, Western Union, l/c
Możliwość Supply: 1000 szt miesięcznie
Szczegóły informacji
materiał: stal walcowana na zimno Maksymalna pojemność: 288 rdzeni pojedynczego włókna
rozmiar: 430 * 300 * 6U adapter qty: 144 szt. Adapter SC duplex
logo: Ok Próbki: Ok

opis produktu

288 Tray Slide Tray Patch panel światłowodowy Patch Panel z adapterami druku dwustronnego SC

Szuflada metalowa Typ szuflady Patch panel światłowodowy to urządzenie pomocnicze do okablowania zaciskowego w sieci komunikacji światłowodowej, które nadaje się do bezpośredniego łączenia kabli światłowodowych

połączenie z odgałęzieniami i ochrona światłowodu.

Wyposażone w adaptery SC / APC i pigtaile, uchwyty do montażu w stojaku są przymocowane do skrzynki za pomocą śrub w fabryce, podczas budowy na miejscu, weź ją i zainstaluj na stojaku.

cechy

  • Ma zastosowanie w zakończeniu i standardowej strukturze 19 ",
  • Metalowa konstrukcja ślizgowa
  • mocowanie do szafy w ramie rozdzielczej ODF
  • Nadaje się do adapterów FC, SC, ST, LC, E2000
  • Blacha stalowa walcowana na zimno, z natryskiem elektrostatycznym
  • Rozmiar pudełka: 430 * 300 * 6U

Patch Panel Struktura

Dołącz 3 części: korpus skrzynki , elementy wewnętrzne, ochraniacz złącza światłowodowego .

1. Obudowa nadwozia pudła

wygodne do otwierania i instalowania , mają uziemienie wysokiego napięcia urządzenie dla elementu metalowego s.

2 . I elementy wewnętrzne składają się głównie z 3 elementów:

A. wsparcie: wewnętrzne ciało struktury, wykorzystywane do wsparcia wewnętrznego;

B. Tacka spawy : do przechowywania złącza światłowodu , elementu zabezpieczającego s i pozostałego włókna,

pozostała długość włókien światłowodu ≥ 1,6 m, promień zagięcia 37,5 mm , mają również uwagę do zidentyfikowania włókno;

C .: naprawiono urządzenie : w celu zamocowania osłony kabla optycznego , elementu wzmacniającego i kabla łączącego .

Części ochronne złącz światłowodowych : tuleja i gumowy dławik kablowy

Specyfikacja

Rodzaj

Wymiar

(mm)

Maksymalna pojemność

(rdzeń)

Wielkość kartonu

(mm)

Ilość /

karton

(pc)

Gw

(kg)

GPSM-1U-SC12 430 * 300 * 1U 12 485 * 420 * 350 5 29
GPSM-1U-FC24 24 485 * 420 * 350 5 29
GPSM-1U-2SC24 48 485 * 420 * 350 5 29
GPSM-2U-FC48 430 * 300 * 2U 48 500 * 355 * 550 4 26,5
GPSM-4U 130 * 300 * 4U 192 500 * 350 * 540 1 18,9

Zdjęcia z linii produkcyjnej:

Konstrukcja wewnętrzna: z 24-portową płytką światłowodową, białym, nowym materiałem ABS, z 2 drążkami do sterowania kablem.

slajd jest materiałem metalowym, dobrej jakości i łatwy w obsłudze

Widok z przodu, z tyłu pudełka, jest wystarczająco dużo zestawów do zarządzania kablami i wystarczająco dużo miejsca na przechowywanie kabli.

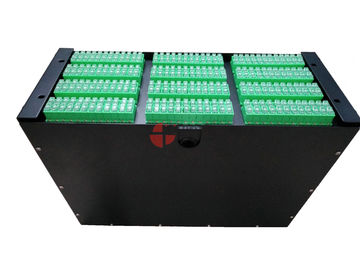

Widok z przodu, 144 szt. Adapter duplex SC z osłoną przeciwkurzową, mocowanie za pomocą śrub zapewnia stabilność i ochronę przed kurzem.

tylna z 6 szt. okrągłymi portami kablowymi, z gumowymi uszczelkami

całe pudełko jest zapakowane w folię z tworzywa sztucznego w momencie dostawy, dla lepszej ochrony.
